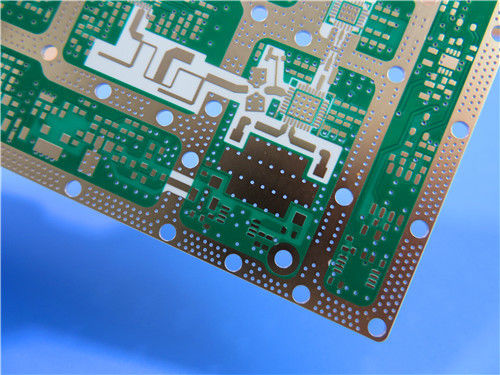

ロプロ RO4350B PCB 双面型 厚さ 1.6mm ENEPIG 仕上げ

ロプロ RO4350B PCB 双面型 厚さ 1.6mm ENEPIG 仕上げ
ロプロ RO4350B PCB 双面型 厚さ 1.6mm ENEPIG 仕上げ

大画像 :  ロプロ RO4350B PCB 双面型 厚さ 1.6mm ENEPIG 仕上げ

商品の詳細:
起源の場所: 中国
ブランド名: Bicheng
証明: UL, ISO9001, IATF16949
モデル番号: BIC-332.V1.0
お支払配送条件:
最小注文数量: 1個
価格: USD9.99-99.99
パッケージの詳細: 真空バッグ+カートン
受渡し時間: 8-9営業日
支払条件: T/T
供給の能力: 1か月あたり5000pcs

ロプロ RO4350B PCB 双面型 厚さ 1.6mm ENEPIG 仕上げ

説明
基本材料: Rogers RO4350B ロープロファイル (LoPro) レイヤーカウント: 2層
PCBの厚さ: 1.6mm プリント基板のサイズ: 1個あたり43mm x 56mm (1PCS)
シルクスクリーン: はんだマスク:
銅重量: 外層用 1オンス (1.4 ミル) 表面仕上げ: エネピグ(無電解ニッケル、無電解パラジウム、イマージョンゴールド)
ハイライト:

LoPro RO4350B PCBボード

,

双面ロジャースPCB 1.6mm

,

ENEPIG仕上げPCBボード

ロプロ RO4350B PCB 双面型 厚さ 1.6mm ENEPIG 仕上げ
この2層硬いPCBは 高周波RFと高速デジタルアプリケーション用に設計されていますロジャース RO4350B Low Profile (LoPro) 材料を活用する-- 独自の逆処理型フィルム技術を持つ炭化水素セラミックラミネート優れた信号の完整性, 導体損失の減少, そしてコスト効率の良い製造を達成するために,携帯電話のベースステーションから高速サーバーまで 性能と実用性をバランスとします.
PCB 仕様
パラメータ 詳細
基礎材料 ロジャーズ RO4350B 低プロフィール (LoPro) - リバース・トリートメントのフィルムを持つ炭化水素セラミックラミネート
層数 2層 (硬い構造)
板の寸法 43mm × 56mm 1個あたり (1PCS)
最小の痕跡/空間 4ミリ (痕跡) /6ミリ (空間)
穴の最小サイズ 0.3mm
バイアス ブラインドバイアスなし プラチング厚さ = 20 μm
完成板の厚さ 1.6mm
完成した銅重量 外層用には1オンス (1.4ミリ)
表面塗装 ENEPIG (無電動ニッケル 無電動パラジウムと浸水金)
シルクスクリーン 上層には白いシルクスクリーン;下層にはシルクスクリーンがない
溶接マスク 上層の緑色溶接マスク;下層の溶接マスクは不要
品質保証 輸送前100%の電気テスト
PCB スタックアップ
層名 材料 厚さ
上層 (Copper_layer_1) 35 μm厚の銅 35 μm (1oz)
基板層 ロジャース RO4350B ロプロ 1.542ミリ (60.7ミリ)
下層 (Copper_layer_2) 35 μm厚の銅 35 μm (1oz)
ロジャース RO4350B 低プロフィール素材
ロジャース RO4350B LoProは 独自のリバーストリートメント技術で 高周波設計のコスト効率を 再定義しています標準RO4350Bの主要な利点すべてを維持しながら,導体損失を減らす (したがって挿入損失を改善):
FR-4 プロセス互換性特殊な製剤 (例えばナトリウムエッチ) が不要である - 製造コストとリードタイムを削減するために標準的なエポキシ/ガラス製造ワークフローを使用する.
炭水化物セラミック組成:低電圧損失と機械的安定性を組み合わせ,混合信号 (RF+デジタル) アプリケーションに理想的です.
環境への適合:鉛のないプロセスに適合し UL 94-V0 格付けで,世界の安全性と持続可能性基準を満たしています.
Rogers RO4350B PCB sample
主要な 材料 特徴
特徴 仕様
変電常数 (Dk) 3.48 ± 0.05 10GHz/23°Cで
消耗因子 (DF) 0.0037 10GHz/23°Cで
熱性能 - 分解温度 (Td): >390°C
- ガラスの移行温度 (Tg): >280°C (TMA)
熱伝導性 0.69 W/mK
熱膨張係数 (CTE) - X軸: 10ppm/°C
- Y軸: 12ppm/°C
- Z軸: 32ppm/°C (−55から288°C)
炎症性評価 UL 94-V0
ほか の 特質 CAF (conductive anodic filament) 耐性;鉛のない対応性
主要 な 利点
  • 超低挿入損失:40GHzを超えた信頼性の高い動作を可能にします.LNBや基地局アンテナなどの高周波アプリケーションにとって重要です.
  • PIMを減らす:セルラーインフラストラクチャにおける明確な信号伝送のために,受動的なインターモジュレーションを最小限に抑え,コールドロップやデータ劣化を回避する.
  • 熱耐性:低導体損失は熱散を改善し,Tg/Td高は鉛のない溶接と高温の作業環境 (例えばサーバーラック,屋外アンテナ) に耐える.
  • 銅とマッチしたCTE:X/Y軸 CTE (10/12 ppm/°C) は銅にマッチし,熱循環中に溶接関節のストレスを排除し,長期的信頼性を保証します.
  • 設計の柔軟性多層スケーラビリティ (将来の複雑な設計のために) と2層コスト効率をサポートし,湿った環境での耐久性のためにCAF耐性を備えています.
典型 的 な 応用
  • サーバー,ルーター,高速バック飛行機などのデジタルアプリケーション
  • 携帯電話基地局のアンテナと電源増幅器
  • 直接放送衛星のLNB
  • RF識別タグ
PCB application examples
概要
ロジャース RO4350B Low Profile素材の2層PCBは,RFおよび高速デジタルアプリケーションのための多用性があり,高性能なソリューションです.低導体損失,FR-4互換性を組み合わせることで,ENEPIG 仕上げ40GHz以上で信号の整合性からコスト効率の良い量産まで 現代の電子機器の主要な課題に取り組んでいますグローバルに利用可能であり,IPC-Class-2規格に準拠しているため,通信業界にとって信頼できる選択肢です世界中にデータセンターや衛星やRFIDプロジェクトがあります
