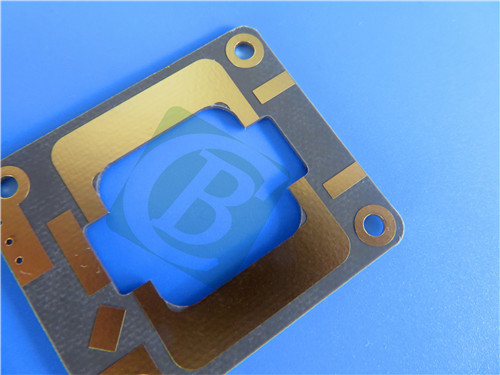

高性能の2層硬いPCBを紹介します 厳密にはRogers RT/Duroid 6202素材で 設計されています段階配列アンテナの優れた選択になりますレーダーシステムなどです
このPCBの構築
このPCBの積み重ねは 慎重に設計されています
Copper_layer_1: 35 μm
ロジャーズ RT/デロイド 6202 基板: 5ミリ (0.127mm)
Copper_layer_2: 35 μm
PCBの詳細
| パラメータ | 仕様 |
| 基礎材料 | NT1 電気自動車 |
| 層数 | 2層 |
| 板の寸法 | 37mm × 29mm = 1PCS |
| 最小の痕跡/空間 | 5/6ミリ |
| 穴の最小サイズ | 0.2mm |
| 盲目の経路 | 違う |
| 完成板の厚さ | 0.2mm |
| 完成したCu重量 | 1オンス (1.4ミリ) の外層 |
| 厚さによる塗装 | 20 μm |
| 表面塗装 | 浸水金 |
| トップ シルクスクリーン | 違う |
| 底部 シルクスクリーン | 違う |
| トップソールドマスク | 違う |
| 下の溶接マスク | 違う |
| 電気試験 | 輸送前100%検査 |
RT/ダロイド 6202 材料の利点
材料 の 組成 と 基本 的 な 特質
Rogers RT/duroid 6202 高周波回路材料は,低損失と低介電常数を持つラミネートで,限られた織物ガラス強化が特徴です.機械 的 に 信頼 さ れ て 電気 的 に 安定 し て いる 複雑な 微波 構造 を 設計 する ため に 必要 な 電動 的 と 機械 的 な 特性 を 備える.
寸法安定性と製造の容易さ
限られた織物ガラス強化を加えることで,優れた寸法安定性 (0.05〜0.07ミリ/インチ) が達成される.これはしばしば,緊密な位置容量を満たすために二重エッチングの必要性を除去.
主要な電気的・物理的特性
注目すべき特徴は,10GHz/23°Cで2.94 ±0.04〜3.06 ±0.04 (厚さに応じて) の介電常数 (Dk) がある.040.010・0.015・ラミネート 3.02 ± 0.04≥0.020 層面は2.94 ± 0.04また,10 GHz/23°Cで散乱因子0.0015であり,5 ppm/°Cで低温係数Dk (10 GHzで−50から+150°C以上),熱膨張係数 (−55〜288°C) はX軸とY軸で15ppm/°Cさらに,Tdは500°C TGA,熱伝導性は0.68 W/m/k,水分吸収は0.04%であり,UL 94-V0評価があります.
主要 な 益
- 低損失は最高級の高周波のパフォーマンスを保証します
- 平面内膨張係数は銅と一致する
- 優れた電気的および機械的特性があります
- 最小のエッチ収縮
典型的な用途
RT/ドロイド6202の特異性により,このPCBは以下のような用途に最適です.
- 配列アンテナ
- 地上および空中レーダーシステム
- グローバル・ポジショニング・システム・アンテナ
- パワーバックプレーン
- 商用航空会社の衝突回避
- ビーム形成ネットワーク
コンプライアンスとグローバル可用性
このPCBは,一貫した品質と信頼性を保証する厳格なIPC-Class-2基準を満たしています. 設計図は,スムーズな生産のためにGerber RS-274-Xフォーマットで提供されています.
世界中の技術者や製造者が 高品質のPCBにアクセスできるようにしています
結論
RT/duroid 6202 PCBは,低損失,安定した電気性能,機械的な信頼性を組み合わせ,さまざまな高周波アプリケーションに最適な選択となっています.優れた材料の特性と 慎重な設計性能と信頼性のバランスをとるソリューションのためにこのPCBを選択してください.
|
|
