| MOQ: | 1個 |
| 価格: | USD9.99-99.99 |
| 標準パッケージ: | 真空バッグ+カートン |
| 配達期間: | 8-9営業日 |
| 決済方法: | T/T |
| 供給能力: | 5000個/月 |

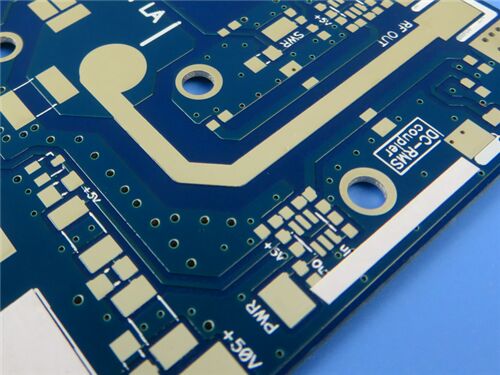

この2層リジッドRF PCBは、高性能無線周波数（RF）アプリケーション向けに特別に設計されており、Rogers RO4350B材料（独自の織布ガラス強化炭化水素/セラミックラミネート）を使用しています。優れた電気的性能（PTFE/織布ガラスに近い）とエポキシ/ガラスの製造可能性を両立するように設計されており、信頼性の高い信号伝送と安定した性能を必要とするRFシステムに最適です。
PCB仕様
| パラメータ | 詳細 |
| 層数 | 2層（リジッドRF構造） |
| ベース材料 | Rogers RO4350B（独自の織布ガラス強化炭化水素/セラミックラミネート） |
| 基板寸法 | 54mm × 68mm/個（1PCS）、許容差±0.15mm |
| 最小トレース/スペース | 4ミル（トレース）/6ミル（スペース） |
| 最小穴径 | 0.3mm |
| ビア | ブラインドビアなし; 合計ビア数: 101; ビアめっき厚さ: 20 μm |
| 完成基板厚さ | 1.6mm |
| 完成銅重量 | 外層1oz（1.4ミル） |
| 表面処理 | イマージョンシルバー |
| シルクスクリーン | トップ層白; ボトム層シルクスクリーンなし |
| ソルダーマスク | トップ層青; ボトム層ソルダーマスクなし |
| 品質保証 | 出荷前の100%電気試験 |
PCBスタックアップ
| 層名 | 材料 | 厚さ |
| トップ層（Copper_layer_1） | 銅 | 35 μm |
| 基板層 | Rogers RO4350Bコア | 1.524mm（60ミル） |
| ボトム層（Copper_layer_2） | 銅 | 35 μm |
Rogers RO4350B材料紹介
Rogers RO4350B材料は、PTFE/織布ガラスに近い電気的性能とエポキシ/ガラスの製造可能性を組み合わせた独自の織布ガラス強化炭化水素/セラミックです。これらのラミネートは、誘電率（Dk）を厳密に制御し、低損失を維持しながら、標準的なエポキシ/ガラス材料と同じ処理方法を使用します。従来のマイクロ波ラミネートのほんの一部程度のコストで利用でき、RO4350Bは、PTFEベースの材料に必要な特別なスルーホール処理や取り扱い手順を必要としません。さらに、RO4350BラミネートはUL 94 V-0定格であり、アクティブデバイスおよび高出力RF設計に適しています。
主な材料 特徴
| 特徴 | 仕様/説明 |
| 誘電率（Dk） | 10GHz/23°Cで3.48 ± 0.05 |
| 誘電正接 | 10GHz/23°Cで0.0037 |
| Dkの温度係数 | +50 ppm/°C（-50°Cから150°Cの範囲） |
| 熱伝導率 | 0.69 W/m/°K |
| 熱膨張係数（CTE） | X軸: 10 ppm/°C; Y軸: 12 ppm/°C; Z軸: 32 ppm/°C |
| ガラス転移温度（Tg） | >280 °C |
| 吸水率 | 0.06%（低吸水率） |
| 難燃性定格 | UL 94-V0 |
| 製造可能性 | 標準的なエポキシ/ガラス処理方法と互換性あり; 特殊なスルーホール処理は不要 |
利点
優れたRF性能: 厳密なDk制御と低誘電正接により、RFアプリケーションに不可欠な、信頼性の高い高周波信号伝送を保証します。
費用対効果の高い製造: 標準的なエポキシ/ガラス処理ワークフローを使用し、従来のマイクロ波ラミネートと比較して製造コストを削減します。
高い熱安定性: 高いTg（>280°C）と優れた熱伝導率により、高温動作環境での安定した性能を実現します。
低い環境感度: 低吸水率（0.06%）により、湿度の高い条件下での性能劣化を最小限に抑えます。
安全性向上: UL 94-V0難燃性定格により、アクティブデバイスおよび高出力RF設計の安全基準への準拠を保証します。
アートワーク
提供されるアートワークの種類: Gerber RS-274-X（PCB製造の業界標準フォーマット）
品質基準と可用性
品質基準: IPC-Class-2品質基準に準拠しています。この広く認識されている基準は、PCB製造の厳格な許容要件を指定しています。
可用性: 世界中で供給がサポートされています。
代表的なアプリケーション
-通信インフラストラクチャ: 基地局アンテナおよび電力増幅器
-RF識別: RF識別タグ
-自動車エレクトロニクス: 車載レーダーおよびセンサー
-衛星通信: DBS（ダイレクトブロードキャストサテライト）用LNB（低ノイズブロック）
概要
Rogers RO4350B材料を使用した2層リジッドRF PCBは、要求の厳しいRFアプリケーション向けに調整された高性能で費用対効果の高いソリューションです。優れた電気的性能（PTFEベースの材料に近い）とエポキシ/ガラスの製造可能性、イマージョンシルバー表面処理、およびIPC-Class-2規格への準拠を組み合わせることにより、安定した高周波信号伝送から効率的な大量生産まで、RFシステム設計における主要な課題に対応します。世界的な可用性とUL 94-V0安全定格により、世界中の通信、自動車、RFID、および衛星通信プロジェクトにとって信頼できる選択肢となっています。
|
|
