| MOQ: | 1個 |
| 価格: | USD9.99-99.99 |
| 標準パッケージ: | 真空バッグ+カートン |
| 配達期間: | 8-9営業日 |
| 決済方法: | T/T |
| 供給能力: | 5000個/月 |

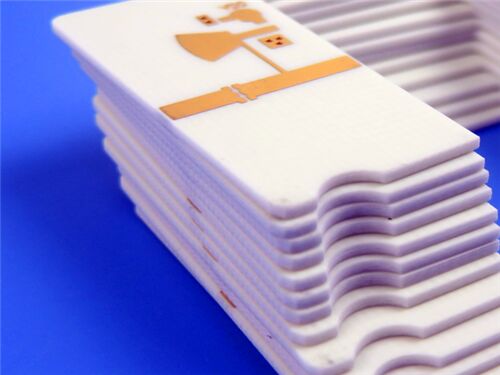

この2層リジッドPCBは、Rogers RO4725JXR、炭化水素/セラミック/織布ガラスアンテナグレードラミネートを採用しています。精密RFアプリケーションシナリオ、特に携帯電話基地局アンテナアプリケーションにおける高周波信号伝送の厳しい要件を確実に満たすように特別に設計されています。
PCB仕様
| パラメータ | 詳細 |
| 層数 | 2層（リジッド構造） |
| ベース材料 | Rogers RO4725JXR |
| 基板寸法 | 115.1mm × 66.3mm/個（1PCS）、許容差±0.15mm |
| 最小トレース/スペース | 5ミル（トレース）/6ミル（スペース） |
| 最小穴径 | 0.3mm |
| ビア | ブラインドビアなし; 合計ビア数: 131; ビアめっき厚: 20 μm |
| 完成基板厚 | 1.62mm |
| 完成銅重量 | 外層1oz（1.4ミル） |
| 表面処理 | イマージョン金 |
| シルクスクリーン | トップ層にシルクスクリーンなし; ボトム層にシルクスクリーンなし |
| ソルダーマスク | トップ層にソルダーマスクなし; ボトム層にソルダーマスクなし |
| 品質保証 | 出荷前に100%電気試験を実施 |
PCBスタックアップ
| 層名 | 材料 | 厚さ |
| トップ銅層（Copper_layer_1） | 銅 | 35 μm |
| 基板コア | Rogers RO4725JXRコア | 1.542mm（60.7ミル） |
| ボトム銅層（Copper_layer_2） | 銅 | 35 μm |
Rogers RO4725JXR材料紹介
Rogers RO4725JXR炭化水素/セラミック/織布ガラスアンテナグレードラミネートは、従来のPTFEベースラミネートの信頼性が高く、低コストな代替品です。RO4725JXR誘電体材料の樹脂システムは、理想的なアンテナ性能に必要な特性を提供します。RO4725JXRアンテナグレードラミネートは、従来のFR-4および高温鉛フリーはんだ処理と完全に互換性があります。
これらの材料は、めっきスルーホールの準備のために、従来のPTFEベースラミネートに必要な特別な処理を必要としません。RO4725JXRラミネートは、従来のPTFEベースアンテナ材料の費用対効果の高い代替品であり、設計者がコストと性能を最適化できます。アンテナ設計者が信号損失を最小限に抑えながら、大幅なゲイン値を実現できる値を持つ、アンテナ設計者が必要とする機械的および電気的特性を備えています。
主な材料の特徴
| 特徴 | 仕様/説明 |
| 材料構成 | Rogers RO4725JXR炭化水素/セラミック/織布ガラスアンテナグレードラミネート |
| 誘電率（Dk） | 10 GHz/23°Cで2.55 ± 0.05 |
| 誘電正接 | 10 GHz/23°Cで0.0026; 2.5 GHzで0.0022 |
| 誘電率の温度係数 | +34 ppm/°C |
| 熱膨張係数（CTE） | X軸: 13.9 ppm/°C; Y軸: 19 ppm/°C; Z軸: 25.6 ppm/°C（銅に適合） |
| ガラス転移温度（Tg） | >280 °C |
| 受動相互変調（PIM）値 | -166 dBC |
| 表面処理の利点 | イマージョン金は、優れたはんだ付け性、耐食性、および信頼性の高い接合性能を保証します |
主な利点
低損失性能: 低プロファイルフォイルを備えた低損失誘電体で、信号減衰を最小限に抑えます。
低挿入損失: 高周波信号伝送と完全性を効率的に保証します。
Dk互換性: 標準PTFEアンテナにDkが適合し、設計互換性を促進します。
PIMの削減: 低受動相互変調により、干渉を回避し、システムの信頼性を向上させます。
一貫した回路性能: 信頼性の高い動作のための安定した電気的/機械的特性。
優れたプロセス互換性: FR-4および鉛フリーはんだに対応し、特別なスルーホール処理は不要です。
費用対効果の高いソリューション: PTFEラミネートの費用対効果の高い代替品で、コストパフォーマンスを最適化します。
品質基準と可用性
品質基準: IPC-Class-2に準拠し、厳格なプロセス管理と出荷前の100%電気検証により、一貫した品質を保証します。
可用性: グローバルに利用可能で、国際的な顧客へのタイムリーな配送と効率的なアフターサービスを可能にします。
一般的なアプリケーション
携帯電話基地局アンテナ
概要
Rogers RO4725JXR基板をベースとしたこの2層リジッドPCBは、商用マイクロ波およびRFアプリケーション、特に携帯電話基地局アンテナ向けに調整された高性能で費用対効果の高いソリューションです。
|
|
