| MOQ: | 1個 |
| 価格: | USD9.99-99.99 |
| 標準パッケージ: | 真空バッグ+カートン |
| 配達期間: | 8-9営業日 |
| 決済方法: | T/T |
| 供給能力: | 5000個/月 |

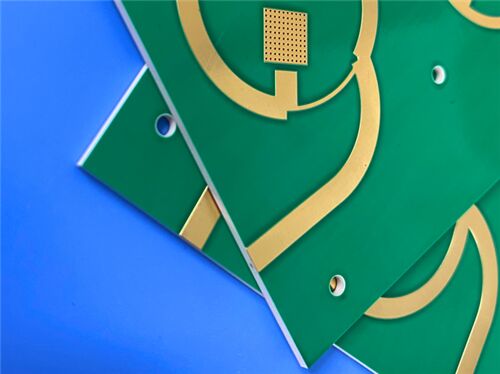

このPCBは、織りガラス繊維で強化されたセラミック充填ラミネートであるRogers RO3206を使用しており、優れた電気的性能と強化された機械的安定性を提供するために設計されています。2層の剛性構造として、自動車衝突回避システム、無線通信インフラストラクチャ、マイクロストリップパッチアンテナアセンブリなど、精密RFアプリケーションにおける高周波信号伝送の厳しい要件を確実に満たします。
PCB仕様
| パラメータ | 詳細 |
| 層数 | 2層（剛性構造） |
| ベース材料 | Rogers RO3206 |
| 基板寸法 | 90.92mm × 53.03mm/個（1PCS）、許容差 ±0.15mm |
| 最小トレース/スペース | 5ミル（トレース）/ 5ミル（スペース） |
| 最小穴サイズ | 0.3mm |
| ビア | ブラインドビアなし; 合計ビア数: 33; ビアめっき厚: 20 μm |
| 完成基板厚 | 1.4mm |
| 完成銅重量 | 外層用1oz（1.4ミル） |
| 表面処理 | イマージョン金 |
| シルクスクリーン | トップ層に白シルクスクリーン; ボトム層にシルクスクリーンなし |
| ソルダーマスク | トップ層に緑ソルダーマスク; ボトム層にソルダーマスクなし |
| 品質保証 | 出荷前に100%電気試験を実施 |
PCBスタックアップ
| 層名 | 材料 | 厚さ |
| トップ銅層（Copper_layer_1） | 銅 | 35 μm |
| 基板コア | Rogers RO3206コア | 1.27mm（50ミル） |
| ボトム銅層（Copper_layer_2） | 銅 | 35 μm |
Rogers RO3206 材料紹介
Rogers RO3206高周波回路材料は、織りガラス繊維で強化されたセラミック充填ラミネートであり、優れた電気的性能、強化された機械的安定性、および競争力のある価格設定のバランスをとるように特別に設計されています。RO3000シリーズの拡張として、RO3206は、複雑な高周波回路設計の重要な要件に対応し、機械的安定性を向上させています。
そのバランスの取れた電気的および機械的特性により、RO3206は幅広い高周波アプリケーションに非常に適しています。要求の厳しい動作環境で信頼性の高い性能を確保し、産業用および自動車用RFシステムの大量生産ニーズに対応する、費用対効果の高い大量生産を可能にします。
主な材料 特徴
| 特徴 | 仕様/説明 |
| 材料構成 | 織りガラス繊維で強化されたRogers RO3206セラミック充填ラミネート |
| 誘電率（Dk） | 10 GHz/23°Cで6.15 ± 0.15 |
| 誘電正接 | 10 GHzで0.0027 |
| 熱伝導率 | 0.67 W/mK |
| 吸湿率 | ≤0.1% |
| 熱膨張係数（CTE） | X軸: 13 ppm/°C; Y軸: 13 ppm/°C; Z軸: 34 ppm/°C |
| 銅剥離強度 | 10.7 lbs/in |
| 表面処理の利点 | イマージョン金は、優れたはんだ付け性と耐食性を保証します |
コアの利点
強化された機械的剛性: 織りガラス補強材は構造的剛性を高め、製造および組み立て中の取り扱いを容易にし、加工性を向上させます。
均一な電気的および機械的性能: 基板全体にわたる一貫した特性分布は、信頼性の高い性能を備えた複雑な多層高周波構造の製造に最適です。
低誘電損失: 10 GHzで0.0027の誘電正接は、高周波動作における優れた信号完全性を保証し、信号減衰を最小限に抑えます。
銅整合CTE: 面内熱膨張係数（X/Y軸で13 ppm/°C）は銅に一致しており、エポキシ多層基板ハイブリッド設計との互換性を可能にし、熱サイクル下での信頼性の高い表面実装アセンブリ（SMA）を保証します。
優れた寸法安定性: 製造およびサービス中に構造的精度を維持し、高い生産歩留まりと長期的な運用信頼性に貢献します。
費用対効果の高い大量生産: 経済的な価格設定と成熟した処理互換性により、費用対効果の高い大量生産をサポートします。
精密なラインエッチング能力: 滑らかな基板表面により、より細かいラインエッチング公差が可能になり、高度なRF回路設計の高精度要件を満たします。
低い環境感度: 吸湿率 ≤0.1% は、湿度の高い動作環境での性能劣化を軽減し、さまざまなアプリケーションシナリオで安定した性能を保証します。
品質標準と可用性
承認された標準: IPC-Class-2に準拠し、厳格な製造プロセス管理と出荷前の100%電気試験を通じて、一貫した製品品質を保証します。
可用性: グローバルな供給をサポートし、世界中の顧客へのタイムリーな配送と効率的なアフターサービスを可能にします。
一般的なアプリケーション
自動車衝突回避システム
自動車用全地球測位衛星アンテナ
無線通信システム
無線通信用マイクロストリップパッチアンテナ
直接放送衛星
ケーブルシステム上のデータリンク
遠隔メーターリーダー
電源バックプレーン
LMDSおよび無線ブロードバンド
基地局インフラストラクチャ
|
|
