商品の詳細:
|
| 基材: | ロジャースRo4003c | レイヤーカウント: | 2層 |
|---|---|---|---|
| PCBの厚さ: | 0.3mm | プリント基板のサイズ: | 54mm×58mm |
| シルクスクリーン: | 黒 | はんだマスク: | いいえ |
| 銅重量: | 外層用 1オンス (1.4 ミル) | 表面仕上げ: | 浸漬シルバー |
| ハイライト: | 8ミリロジャース 4003C PCB,二重層ロジャース 4003C PCB,黒いシルクスクリーン ロジャース 4003C PCB |
||

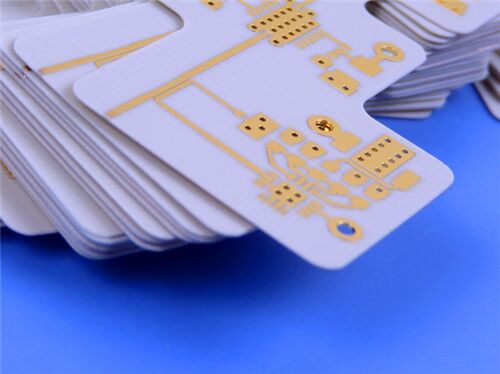

この2層硬いPCBは ロジャース RO4003Cを採用しています a proprietary woven glass-reinforced hydrocarbon/ceramic composite material that integrates the electrical performance of PTFE/woven glass laminates with the manufacturability of epoxy/glass substrates高周波信号伝送の厳格な要件を正確に満たすために設計されています.
PCB 仕様
| パラメータ | 詳細 |
| 層数 | 2層 (硬い構造) |
| 基礎材料 | ロジャース RO4003C |
| 板の寸法 | パーツ1枚あたり54mm × 58mm (1PCS),許容量は±0.15mm |
| 最小の痕跡/空間 | 4ミリ (痕跡) /6ミリ (空間) |
| 穴の最小サイズ | 0.2mm |
| バイアス | ブラインドバイアスなし バイアス総数:19 バイアス塗装厚さ:20 μm |
| 完成板の厚さ | 0.3mm |
| 完成した銅重量 | 外層用には1オンス (1.4ミリ) |
| 表面塗装 | 浸水銀 |
| シルクスクリーン | 上層には黒いシルクスクリーン;下層にはシルクスクリーンがない |
| 溶接マスク | 上層に溶接マスクがない.下層に溶接マスクがない. |
| 品質保証 | 輸送前に実施された100%電気試験 |
PCB スタックアップ
| 層名 | 材料 | 厚さ |
| 上層銅層 (Copper_layer_1) | 銅 | 35 μm |
| 基板コア | ロジャース RO4003C コア | 0.203mm (8ミリ) |
| 下の銅層 (Copper_layer_2) | 銅 | 35 μm |
ロジャース RO4003C 材料 紹介
ロジャース RO4003C材料は,PTFE/織物ガラスの電気性能とエポキシ/ガラスの製造能力を統合した独自の織物ガラスの強化炭化水素/セラミックです.様々な構成で提供されていますRO4003Cラミナットは1080と1674のガラス繊維のスタイルの両方を利用し,すべての構成が同じラミナットの電気性能仕様を満たしています.
RO4003C laminates provide tight control on dielectric constant (Dk) and low loss while utilizing the same processing method as standard epoxy/glass but at a fraction of the cost of conventional microwave laminates. PTFE ベースのマイクロ波材料とは異なり,特別な透孔処理や取り扱いの手順は必要ありません. RO4003C 材料は不ブロミングで,UL 94 V-0 評価されていません. Tg > 280 °Cで,拡張特性は回路処理温度の範囲全体で安定している..
主要な 材料 特徴
| 特徴 | 仕様/説明 |
| 材料の組成 | ロジャーズ RO4003C 独占の織物ガラス強化炭化水素/セラミック |
| 変電常数 (Dk) | 3.38 ± 0.05 10 GHz で |
| 消耗因子 | 010GHzでは0.0027,2.5GHzでは0.0021 |
| 変電圧の熱系数 | +40 ppm/°C |
| 熱伝導性 | 0.71 W/m·°K |
| 水分吸収 | 00.06% |
| 熱膨張係数 (CTE) | X軸: 11 ppm/°C; Y軸: 14 ppm/°C; Z軸: 46 ppm/°C |
| 表面仕上げのメリット | 浸し銀は,優れた溶接性と耐腐蝕性を保証します |
主要 な 利点
多層構造に適した: MLB 設計に最適.銅とマッチした CTE は混合型介電多層構造で優れた次元安定性を保証する.
費用対効果の高い製造可能性: FR-4 プロセスの対応性,特殊な穴抜き処理なし,従来のマイクロ波ラミネートよりも製造コストが低い.
容積用高性能:高容量,性能に敏感なRFアプリケーションのために設計され,電気性能と生産効率をバランスする.
競争力のある価格: 従来のマイクロ波ラミネートのコストのほんの一部で優れた電気性能,優れたコスト・パフォーマンス比.
信頼性の高いプラテッドスルーホール品質:低Z軸CTEは,激しい熱ショック下でさえ信頼性の高いプラテッドスルーホールを保証します.
安定した熱性能:Tg >280°Cは,すべての回路処理温度において安定した膨張を維持する.
低環境感度: 0.06%の水分吸収により,湿った環境での性能低下を最小限に抑える.
品質基準と利用可能性
品質基準:IPC2級に準拠し,厳格なプロセス制御と出荷前の100%電気認証によって一貫した品質を保証します.
利用可能性: 全世界で利用可能で,国際顧客に間に合う配達と効率的な販売後のサポートが可能です.
典型的な用途
- 携帯電話基地局 アンテナとパワーアンプ
-RF識別タグ
- 自動車用レーダーとセンサー
-LNBは直接放送衛星のことです
概要
ロジャーズ RO4003C基板をベースにしたこの2層硬いPCBは,商用マイクロ波およびRFアプリケーションに合わせた高性能で費用対効果の高いソリューションです.高精度RF装置の大量生産に信頼できる選択肢として機能します.
