| MOQ: | 1個 |
| 価格: | USD9.99-99.99 |
| 標準パッケージ: | 真空バッグ+カートン |
| 配達期間: | 8-9営業日 |
| 決済方法: | T/T |
| 供給能力: | 5000個/月 |

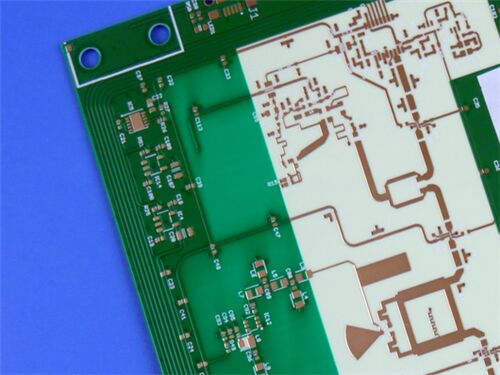

この2層の硬いPCBは 陶器で満たされた ガラス強化の炭化水素ベースの材料である Rogers RO4533を採用しています厳格なRFアプリケーションシナリオにおける高周波信号伝送の厳格な要件を確実に満たすために特別に設計されています特にモバイルインフラストラクチャのマイクロストリップアンテナ用には適しています.
PCB 仕様
| パラメータ | 詳細 |
| 層数 | 2層 (硬い構造) |
| 基礎材料 | ロジャース RO4533 |
| 板の寸法 | 46.95mm × 53.13mm 1個 (1PCS),許容度は ±0.15mm |
| 最小の痕跡/空間 | 4ミリ (痕跡) / 5ミリ (空間) |
| 穴の最小サイズ | 0.4mm |
| バイアス | ブラインドバイアスなし バイアス総数:19 バイアス塗装厚さ:20 μm |
| 完成板の厚さ | 0.8mm |
| 完成した銅重量 | 外層用には1オンス (1.4ミリ) |
| 表面塗装 | 電気のないニッケル 電気のないパラジウムと浸水金 (ENEPIG) |
| シルクスクリーン | 上層には白いシルクスクリーン 下層にはシルクスクリーンがない |
| 溶接マスク | 上層に緑色の溶接マスク; 下層に溶接マスクがない |
| 品質保証 | 輸送前に実施された100%電気試験 |
PCB スタックアップ
| 層名 | 材料 | 厚さ |
| 上層銅層 (Copper_layer_1) | 銅 | 35 μm |
| 基板コア | ロジャース RO4533 コア | 0.762mm (30ミリ) |
| 下の銅層 (Copper_layer_2) | 銅 | 35 μm |
ロジャース RO4533 材料紹介
ロジャース RO4533ラミナートは 陶器で満たされた ガラス強化の炭化水素ベースの材料セットで 制御された電圧不変を供給しますモバイルインフラストラクチャのマイクロストリップアンテナアプリケーションに必要な低損失性能と優れた受動性インターモジュレーション応答RO4533ラミナットは,従来のFR-4高温で鉛のない溶接加工
このラミナットは,塗装された透孔準備のために従来のPTFEベースのラミナットに必要な特別な処理を必要としません.PTFE設計者がアンテナの価格と性能を最適化できるようにする.RO4533ラミナートは最も厳格な"グリーン"基準を満たすためにハロゲンフリーで利用できますRO4533材料の典型的なガラスの移行温度は280°C (536°F) を超え,Z軸CTEが低く,プラテッド透孔信頼性が優れている.
主要な 材料 特徴
| 特徴 | 仕様/説明 |
| 材料の組成 | ロジャーズ RO4533 セラミックで満たされたガラス強化炭化水素ベースの材料 |
| 変電常数 (Dk) | 3.3 10 GHz で |
| 消耗因子 | 0.0025 10GHzで |
| 熱膨張係数 (CTE) | X軸: 13ppm/°C; Y軸: 11ppm/°C; Z軸: 37ppm/°C |
| ガラスの変化温度 (Tg) | >280 °C |
| 水分吸収 | 0.02% |
| 熱伝導性 | 0.6 W/mk |
| 表面仕上げのメリット | ENEPIG は,優れた溶接性,耐腐蝕性,信頼性の高い粘着性能を保証する |
主要 な 利点
優れたRF性能:低損失,低Dk,優れた受動インターモダレーション (PIM) 応答,幅広いRFアプリケーションに適しています.
優れたプロセスの互換性: 標準PCB製造プロセスと互換性のある熱固性樹脂システム. プレートされた透孔準備のための特別な処理はありません.
卓越した寸法安定性: 製造および処理中に構造的整合性を維持し,より大きなパネルサイズでより高い出力を保証します.
均一な機械特性:処理中に機械的な形を維持し,プロセスの信頼性を向上させる.
強化された電源処理:高熱伝導性が熱散効率を向上させ,より優れた電源処理能力をサポートします.
費用対効果の良い解決策: 価格で手頃な価格で従来のPTFEアンテナ技術に代わるもので,価格・性能比を最適化します.
環境に優しい: ハロゲンのないオプションで,厳格な"グリーン"基準を満たしています.
低環境感度: 0.02% の水分吸収により,湿った環境での性能低下を最小限に抑える.
品質基準と利用可能性
品質基準:IPC2級に準拠し,厳格なプロセス制御と出荷前の100%電気認証によって一貫した品質を保証します.
利用可能性: 全世界で利用可能で,国際顧客に間に合う配達と効率的な販売後のサポートが可能です.
典型的な用途
- 携帯電話インフラストラクチャの基地局アンテナ
-WiMAXアンテナネットワーク
概要
RO4533の優れた電気性能 (低損失,低Dk,優れたPIM応答) を活用し 標準PCBプロセス互換性このPCBは,高精度RFデバイスの大量生産のための信頼できるオプションとして機能します.
|
|
