| MOQ: | 1個 |
| 価格: | USD9.99-99.99 |
| 標準パッケージ: | 真空バッグ+カートン |
| 配達期間: | 8-9営業日 |
| 決済方法: | T/T |
| 供給能力: | 5000個/月 |

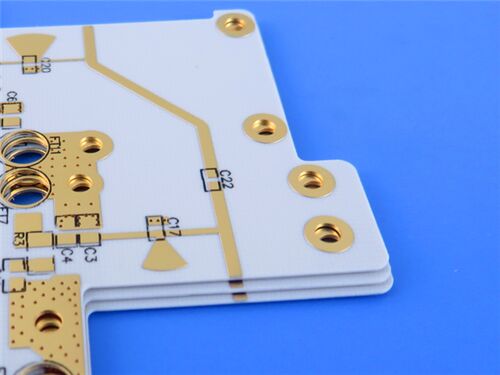

この2層リジッドPCBは、高温安定性、耐酸化性に優れた炭化水素ラミネートであるRogers RO4835を採用しています。特に、高周波RF信号伝送の厳しい要件を満たすように設計されており、自動車用レーダーやセンサーシステムに非常に適しています。
PCB仕様
| パラメータ | 詳細 |
| 層数 | 2層（リジッド構造） |
| ベース材料 | Rogers RO4835 |
| 基板寸法 | 32.9mm × 60.35mm/個（1PCS）、許容差±0.15mm |
| 最小トレース/スペース | 6ミル（トレース）/ 6ミル（スペース） |
| 最小穴径 | 0.2mm |
| ビア | ブラインドビアまたはベリードビアなし; 合計ビア数：12; ビアめっき厚：20 μm |
| 完成基板厚 | 0.24mm |
| 完成銅重量 | 1oz（1.4ミル）/すべての層 |
| 表面処理 | イマージョン金 |
| シルクスクリーン | トップ層にシルクスクリーンなし; ボトム層にシルクスクリーンなし; はんだパッドにシルクスクリーンなし |
| ソルダーマスク | トップ層にソルダーマスクなし; ボトム層にソルダーマスクなし |
| 品質保証 | 100%電気試験実施 |
PCBスタックアップ
| 層名 | 材料 | 厚さ |
| トップ銅層 | 完成銅 | 35 μm |
| 基板コア | Rogers RO4835誘電体 | 0.168mm（6.6ミル） |
| ボトム銅層 | 完成銅 | 35 μm |
Rogers RO4835材料紹介
RogersのRO4835ラミネートは、高温での安定性が向上しており、他の炭化水素材料よりも耐酸化性に優れています。RO4835ラミネートは、RO4350Bラミネートと同様の電気的および機械的特性を持ち、高周波性能と費用対効果の高い回路製造のために設計されています。標準的なエポキシ/ガラス（FR-4）プロセスを使用しており、競争力のある価格です。
RO4835ラミネートは、低損失材料であり、低コストの回路製造を提供します。これらのラミネートは、Rogers独自のLoProリバース処理銅箔と組み合わせて利用でき、低挿入損失を必要とする用途に最適です。
主な材料の特徴
| 特徴 | 仕様/説明 |
| 材料構成 | Rogers RO4835高温安定性炭化水素ラミネート |
| コンプライアンス | UL 94 V-0を必要とする用途向けRoHS準拠; IPC-4103準拠 |
| 誘電率（Dk） | 3.48 ± 0.05 |
| 誘電正接 | 10 GHzで0.0037 |
| ガラス転移温度（Tg） | >280 °C（TMA） |
| 熱膨張係数（CTE） | X軸：10 ppm/°C; Y軸：12 ppm/°C; Z軸：31 ppm/°C |
| 表面処理の利点 | イマージョン金は、優れたはんだ付け性、耐食性、および信頼性の高い接合性能を保証します |
主な利点
耐酸化性の向上：一般的な熱硬化性マイクロ波材料よりも優れています。
大量生産への適合性：性能重視の大量生産用途向け。
低損失性能：高周波向けの優れた電気的性能、自動車用途に最適。
厳密なDk許容差：インピーダンス制御された伝送ラインを実現。
鉛フリー対応：鉛フリープロセスでのブリスター/剥離なし。
信頼性の高いスルーホール：低Z軸膨張により信頼性を確保。
安定した処理：安定した処理温度のための低面内膨張。
費用対効果：標準FR-4互換、競争力のある価格。
品質標準&可用性
承認された標準：IPC-Class-2に準拠し、厳格なプロセス管理と100%の電気的検証を通じて一貫した品質を保証します。
サービスエリア：世界中のサービス範囲により、国際的な顧客へのタイムリーな配送と効率的なアフターサービスを可能にします。
一般的な用途
自動車用レーダーおよびセンサー
ポイントツーポイントマイクロ波
パワーアンプ
フェーズドアレイレーダー
RFコンポーネント
概要
RO4835の優れた特性（高温安定性の向上、優れた耐酸化性、低損失、厳密なDk許容差）、標準FR-4プロセスとの互換性、およびIPC-Class-2規格への厳格な準拠を活用することにより、さまざまな精密RFシステムの高周波信号伝送要件を効果的に満たします。競争力のある価格と世界中のサービス範囲により、このPCBは、精密RFデバイスの大量生産にとって信頼できる選択肢となります。
|
|
