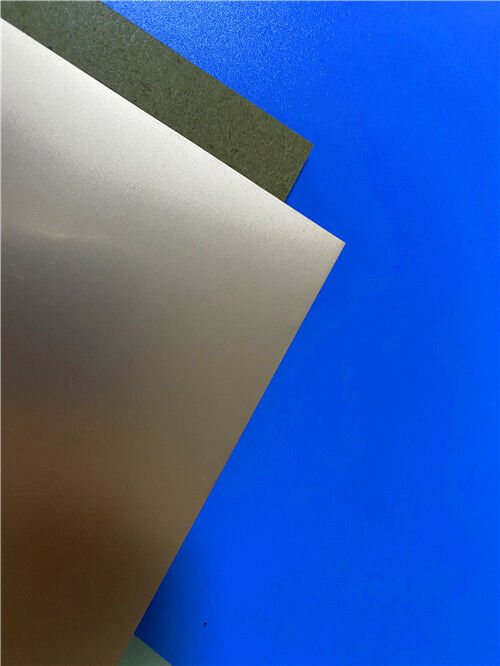

F4BTMS220 RF銅張積層板

F4BTMS220 RF銅張積層板
F4BTMS220 RF銅張積層板

大画像 :  F4BTMS220 RF銅張積層板

商品の詳細:
起源の場所: 中国
ブランド名: Bicheng
証明: UL, ISO9001, IATF16949
モデル番号: BIC-332.V1.0
お支払配送条件:
最小注文数量: 1個
価格: USD9.99-99.99
パッケージの詳細: 真空袋+カートン
受渡し時間: 8～9営業日
支払条件: T/T
供給の能力: 5000個/月
連絡先

F4BTMS220 RF銅張積層板

説明
部品番号: F4BTMS220 ラミネートの厚さ: 0.09mm 0.127mm 0.254mm 0.508mm 0.635mm 0.762mm 0.787mm 1.016mm 1.27mm 1.5mm 1.524mm 1.575mm 2.03mm 2
ラミネートサイズ: 18インチ×12インチ(457×305mm); 18インチ×24インチ(457×610mm); 24"X36"(610X920mm) 銅の重量: 0.5OZ（0.018mm）1OZ（0.035mm）
ハイライト:

RF銅張積層板

,

F4BTMS220銅積層板

,

高周波銅張板

F4BTMSシリーズは、F4BTMシリーズの高度なアップグレード版です。前身の設計を基盤としつつ、材料配合と製造プロセスにおいて重要な技術的進歩を取り入れています。材料には高濃度のセラミックスが注入され、超薄型・超微細ガラスクロスで補強されており、これにより全体的な性能が大幅に向上し、誘電率範囲が拡大しています。その結果、航空宇宙グレードの信頼性の高い材料として認められ、同等の海外製品の直接的な代替品として使用できます。

超薄型/超微細ガラスクロス補強と、ポリテトラフルオロエチレン（PTFE）樹脂に混合された高負荷で均一に分散された特殊ナノセラミックスの相乗効果により、電磁波伝送中のガラスクロス効果が効果的に軽減され、誘電損失が低減されます。これらの利点に加え、材料は寸法安定性の向上、X/Y/Z軸における異方性の低減、動作周波数能力の向上、誘電強度の向上、熱伝導率の向上を示します。また、優れた低熱膨張係数（CTE）と、温度変化に対する一貫した誘電特性も特徴です。

標準装備のRTFロープロファイル銅箔により、F4BTMS220は導体損失を最小限に抑えながら、優れた剥離強度を保証します。銅およびアルミニウム基板の両方に対応しており、この材料から製造されたプリント基板（PCB）は、従来のPTFEラミネート製造技術を使用して処理できます。優れた機械的および物理的特性を誇るこのラミネートは、多層、高密度多層、およびバックプレーンPCBの製造に最適です。また、高密度ビア穴あけや微細線パターニングなど、複雑な製造要件に対しても優れた加工性を備えています。

F4BTMS220 RF銅張積層板 0


製品の特徴

  • 厳密な誘電率許容差と優れたバッチ間の一貫性
  • 超低誘電損失
  • 最大40GHzの動作周波数における安定した誘電率と低損失値。位相に敏感なアプリケーションの要求を満たします
  • 誘電率と誘電損失の両方に対する優れた温度係数。-55℃から150℃の温度範囲全体で信頼性の高い周波数と位相の安定性を保証します
  • 優れた耐放射線性。指定された放射線量に曝露されても、安定した誘電特性と物理特性を維持します
  • 低アウトガス性能。真空条件下での材料揮発性に関する標準プロトコルに従ってテストされた場合、航空宇宙の真空アウトガス要件に準拠しています
  • X/Y/Z方向の低熱膨張係数（CTE）。寸法の熱安定性とビア銅の完全性を保証します
  • 熱伝導率の向上。高出力アプリケーションシナリオに最適です
  • 優れた寸法安定性
  • 低吸水率



代表的な用途

  • 宇宙搭載および機内システムを含む航空宇宙機器
  • マイクロ波および無線周波数（RF）コンポーネント
  • レーダーシステム、特に軍事用レーダー
  • フィードネットワーク
  • 位相に敏感なアンテナおよびフェーズドアレイアンテナ
  • 衛星通信システムなど



製品の特徴 試験条件 単位 F4BTMS220
誘電率（代表値） 10GHz / 2.2
誘電率許容差 / / ±0.02
誘電率（設計値） 10GHz / 2.2
損失正接（代表値） 10GHz / 0.0009
  20GHz / 0.0010
  40GHz / 0.0013
誘電率温度係数 -55℃～150℃ PPM/℃ -130
剥離強度 1 OZ RTF銅 N/mm >2.4
体積抵抗率 標準条件 MΩ.cm ≧1×10^8
表面抵抗率 標準条件 MΩ ≧1×10^8
耐電圧（Z方向） 5KW、500V/s KV/mm >26
絶縁破壊電圧（XY方向） 5KW、500V/s KV >35
熱膨張係数（X、Y方向） -55℃～288℃ ppm/℃ 40、50
熱膨張係数（Z方向） -55℃～288℃ ppm/℃ 290
熱応力 260℃、10秒、3回 / 剥離なし
吸水率 20±2℃、24時間 % 0.02
密度 室温 g/cm3 2.18
長期動作温度 高温・低温チャンバー ℃ -55～+260
熱伝導率 Z方向 W/(M.K) 0.26
難燃性 / UL-94 V-0
材料組成 / / PTFE、超薄型および超-微細（石英）ガラス繊維。



F4BTMS220 RF銅張積層板 1
