| MOQ: | 1個 |
| 価格: | USD9.99-99.99 |
| 標準パッケージ: | 真空袋+カートン |
| 配達期間: | 8～9営業日 |
| 決済方法: | T/T |
| 供給能力: | 5000個/月 |

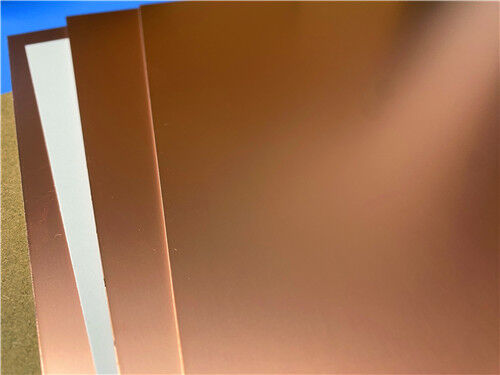

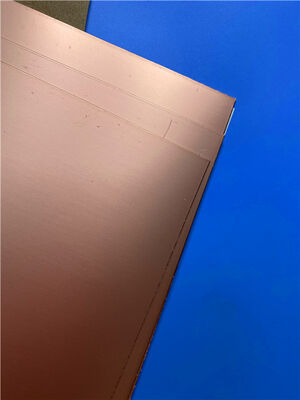

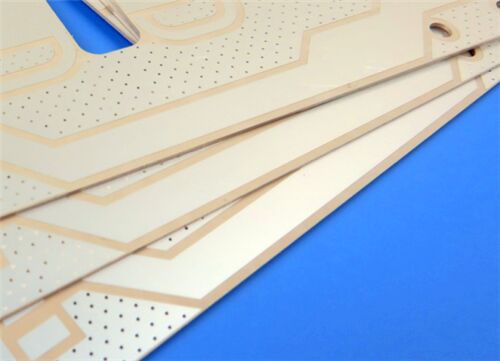

F4BM220 は、精密な配合と制御された処理によって設計された高性能複合ラミネートで、織布グラスファイバーとポリテトラフルオロエチレン（PTFE）樹脂およびフィルムを組み合わせています。標準のF4B材料と比較して、F4BM220は、より広い誘電率範囲、より低い誘電正接、より高い絶縁抵抗、およびより優れた性能安定性など、電気的特性が向上しており、同等の輸入品の代替品として適しています。
F4BMとF4BMEは同じ誘電体コアを使用していますが、異なる銅箔が使用されています:
- F4BM は標準の電解銅（ED）でクラッドされており、受動相互変調（PIM）が重要ではない用途向けです。
- F4BME は、逆処理箔（RTF）銅が供給されており、優れたPIM性能、より細かい回路定義、および高周波設計の導体損失の低減を実現します。
両グレードとも、PTFEとグラスファイバーの比率を調整することで、精密な誘電率調整が可能です。このバランスにより、低損失を達成し、寸法安定性を向上させます。誘電率の高いバージョンは、より多くのグラスファイバーを含み、その結果、より優れた寸法制御、Z軸CTEの低減、温度安定性の向上、および誘電損失の増加が得られます。
特徴:
- 誘電率（Dk）：2.17〜3.0（選択可能でカスタマイズ可能）
- 低損失特性
- 優れたPIM性能（RTF箔付きF4BME）
- 歩留まりとコストを最適化するための複数のパネルサイズが利用可能
- 低アウトガスで耐放射線性
- 商用グレード、大量生産、費用対効果の高い生産
一般的な用途:
- マイクロ波、RF、およびレーダー回路
- 位相シフターおよび受動部品
- 電源分配器、カプラー、およびコンバイナー
- フィードネットワークおよびフェーズドアレイアンテナ
- 衛星通信および基地局アンテナ
| 製品の特長 | 試験条件 | 単位 | F4BM220 | |
| 誘電率（代表値） | 10GHz | / | 2.2 | |
| 誘電率許容差 | / | / | ±0.04 | |
| 誘電正接（代表値） | 10GHz | / | 0.001 | |
| 20GHz | / | 0.0014 | ||
| 誘電率温度係数 | -55ºC～150ºC | PPM/℃ | -142 | |
| 剥離強度 | 1 OZ F4BM | N/mm | >1.8 | |
| 1 OZ F4BME | N/mm | >1.6 | ||
| 体積抵抗率 | 標準状態 | MΩ.cm | ≥6×10^6 | |
| 表面抵抗率 | 標準状態 | MΩ | ≥1×10^6 | |
| 耐電圧（Z方向） | 5KW,500V/s | KV/mm | >23 | |
| 絶縁破壊電圧（XY方向） | 5KW,500V/s | KV | >30 | |
| 線膨張係数 | XY方向 | -55 º~288ºC | ppm/ºC | 25, 34 |
| Z方向 | -55 º~288ºC | ppm/ºC | 240 | |
| 熱応力 | 260℃, 10s,3回 | 剥離なし | ||
| 吸水率 | 20±2℃, 24時間 | % | ≤0.08 | |
| 密度 | 室温 | g/cm3 | 2.18 | |
| 長期動作温度 | 高温・低温チャンバー | ℃ | -55～+260 | |
| 熱伝導率 | Z方向 | W/(M.K) | 0.24 | |
| PIM | F4BMEのみに適用 | dBc | ≤-159 | |
| 可燃性 | / | UL-94 | V-0 | |
| 材料組成 | / | / | PTFE、グラスファイバークロス F4BMはED銅箔と、F4BMEは逆処理（RTF）銅箔と組み合わせています。 |
|
|
|
