| MOQ: | 1個 |
| 価格: | USD9.99-99.99 |
| 標準パッケージ: | 真空袋+カートン |
| 配達期間: | 8～9営業日 |
| 決済方法: | T/T |
| 供給能力: | 5000個/月 |

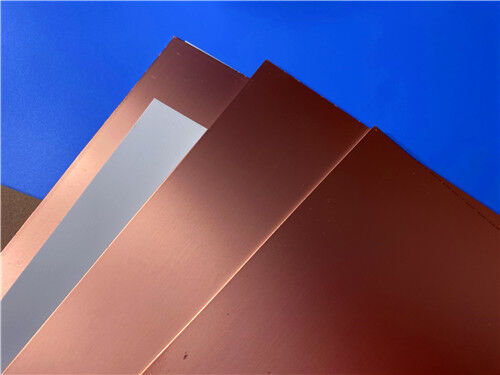

F4BTMS233は、F4BTMシリーズの高度な改良版であり、その配合と製造プロセスへの革新的な強化を通じて開発されました。 豊富なセラミック含有量を統合し、超微細ガラス繊維布で補強することにより、この材料は、より広い誘電率範囲を含む、大幅に改善された性能特性を提供します。 これは、航空宇宙グレードの、信頼性の高いソリューションとして認定されており、同様の国際材料の直接的な代替品として機能することができます。
洗練された組成 — PTFE樹脂内の特殊なナノセラミック粒子を高密度かつ均一に分散させた、最小限の超薄型ガラスクロス — は、信号伝送中のガラス織り効果を最小限に抑え、誘電損失を低減し、寸法安定性を向上させます。 X、Y、Z軸全体での異方性が低減され、動作周波数範囲、電気的強度、および熱伝導率が向上します。 この材料はまた、低い熱膨張係数と、温度変化に対する安定した誘電特性を維持します。
RTFロープロファイル銅箔を標準装備したF4BTMSシリーズは、導体損失を低減し、強力な剥離強度を確保し、銅またはアルミニウム基板のいずれかと組み合わせることができます。
この材料を使用したPCBは、標準的なPTFEラミネート処理技術と互換性があります。 その優れた機械的および物理的特性は、多層、高層数、およびバックプレーン設計をサポートし、高密度相互接続および微細線回路の優れた製造可能性も提供します。
主な特徴
代表的な用途
| 製品技術パラメータ | 製品モデルとデータシート | ||
| 製品の特徴 | 試験条件 | 単位 | F4BTMS233 |
| 誘電率（標準） | 10GHz | / | 2.33 |
| 誘電率許容差 | / | / | ±0.03 |
| 誘電率（設計） | 10GHz | / | 2.33 |
| 損失正接（標準） | 10GHz | / | 0.0010 |
|
20GHz |
/ | 0.0011 | |
| 40GHz | / | 0.0015 | |
| 誘電率温度係数 | -55 º~150ºC | PPM/℃ | -122 |
| 剥離強度 | 1 OZ RTF銅 | N/mm | >2.4 |
| 体積抵抗率 | 標準状態 | MΩ.cm | ≥1×10^8 |
| 表面抵抗率 | 標準状態 | MΩ | ≥1×10^8 |
| 電気的強度（Z方向） | 5KW,500V/s | KV/mm | >30 |
| 絶縁破壊電圧（XY方向） | 5KW,500V/s | KV | >38 |
| 熱膨張係数（X、Y方向） | -55 º~288ºC | ppm/ºC | 35, 40 |
| 熱膨張係数（Z方向） | -55 º~288ºC | ppm/ºC | 220 |
| 熱応力 | 260℃, 10s,3回 | / | 剥離なし |
| 吸水率 | 20±2℃, 24時間 | % | 0.02 |
| 密度 | 室温 | g/cm3 | 2.22 |
| 長期動作温度 | 高温・低温チャンバー | ℃ | -55～+260 |
| 熱伝導率 | Z方向 | W/(M.K) | 0.28 |
| 可燃性 | / | UL-94 | V-0 |
| 材料組成 | / | / | PTFE、超薄型および超微細（石英）ガラス繊維。 |
|
|
