| MOQ: | 1個 |
| 価格: | USD9.99-99.99 |
| 標準パッケージ: | 真空袋+カートン |
| 配達期間: | 8～9営業日 |
| 決済方法: | T/T |
| 供給能力: | 5000個/月 |

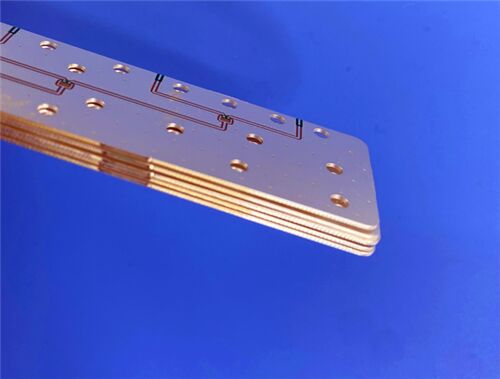

この4層ハイブリッドRogers RO3003高周波プリント基板は、セラミック充填 PTFE RO3003 および TG170 FR-4 誘電体を統合した複合スタックアップ構造を特徴としており、超低マイクロ波損失と堅牢な機械的安定性を手頃なコストで完璧にバランスさせています。浸漬銀表面仕上げで製造され、標準化された工業基準に準拠したこの 0.8 mm 多層回路基板は、外側の銅が 1 オンス、内側の銅が 0.5 オンスの非対称銅構成を採用しています。このハイブリッド RF プリント基板は、自動車レーダー、衛星通信、ワイヤレス パッチ アンテナ、およびセルラー パワー アンプ システムで広く利用されています。
プリント基板仕様
| 工事項目 | 詳細 |
| 基材 | Rogers RO3003 + TG170 FR-4 混合誘電体積層、高周波およびコスト削減の要求に対応するハイブリッド構造 |
| レイヤー数 | 4 層 – 高精度マイクロ波通信インフラ向けに設計されたマルチスタック ハイブリッド PCB |
| 基板寸法 | 52mm × 77mm (1PCS)、正確な寸法公差で製造され、シームレスなコンポーネントアセンブリを実現 |
| 仕上がり板厚 | コンパクトな高密度RFモジュールに合わせた0.8mmのスリムな軽量プロファイル |
| 銅の重量 | 外層: 1オンス仕上げ銅;内層: 0.5オンスの仕上げ銅。非対称の銅線レイアウトにより、信号伝送と通電能力が最適化されます。 |
| 表面仕上げ | 浸漬銀、マイクロ波周波数回路に優れた表面伝導性と低い信号減衰を実現 |
| シルクスクリーン＆ソルダーマスク | 上部シルクスクリーン: なし。下部シルクスクリーン: なし。上部はんだマスク: なし。下部はんだマスク: なし。完全に露出した銅により、高周波動作条件下での寄生損失が低減されます。 |
| 品質テスト | 信頼性の高い電気的性能を保証するため、出荷前に全数の電気的導通検査が実施されます。 |
PCB スタックアップ構成
| スタックアップシーケンス | 材質と厚さの説明 |
| 銅層 1 (外側) | 安定したマイクロ波信号伝播のための 1 オンスの外側銅箔 |
| 誘電体 1 | 0.254mm Rogers RO3003 – 固有の超低高周波誘電損失を備えたセラミック強化 PTFE 複合材 |
| 銅層 2 (内側) | 0.5オンスの銅 – 複雑な内部回路配線用の薄い内側銅箔 |
| 誘電体 2 | 安定した層間接着を実現する0.185mmプリプレグ |
|
銅層 3 (内側)
|
0.5オンスの銅 – 最適化されたインピーダンスの一貫性を実現する対称的な内部銅の配置 |
| 誘電体 3 | 0.254mm TG170 FR-4 – ラミネートの反りを軽減する強化コア基板 |
| 銅層 4 (外側) | 優れた表面導電性とはんだ付け性を提供する 1 オンスの外側銅箔 |
アートワークのフォーマットと準拠基準
アートワーク形式: ガーバー RS-274-X 形式で提供されます。これは、正確な多層製造と普遍的なデータ互換性を保証する国際的に認められた工業形式です。
品質基準: IPC-Class-2 基準を満たし、商用 RF 電子機器の長期的な動作安定性を保証します。
可用性: 国際調達および通信エンジニアリング プロジェクトをサポートするために、グローバル輸送ソリューションが提供されます。
Rogers RO3003基板の紹介
RO3003 は、Rogers の信頼できる RO3000 高周波材料シリーズに属する、プレミアム セラミック充填 PTFE 複合積層板です。商用マイクロ波および高周波アプリケーション向けに開発されたこの基板は、経済的な価格帯で一貫した電気的性能と優れた機械的耐久性を実現します。従来の高周波誘電体とは異なり、RO3000 シリーズは誘電率の変化に関係なく均一な機械的特性を維持し、反りや構造欠陥のない信頼性の高い複数材料ハイブリッド積層を可能にします。
RO3003 は、銅に匹敵する熱膨張特性を備えており、温度サイクル下での優れた寸法安定性を実現します。 X/Y 軸の CTE は 17 ppm/℃、Z 軸の CTE は 24 ppm/℃ であり、極端な熱環境におけるメッキスルーホールの堅牢性が大幅に向上します。超低誘電損失と周波数耐性のある Dk 安定性を誇るこの材料は、最大 77 GHz の信頼できる信号伝送をサポートします。標準的な PTFE 製造ワークフローと互換性があり、大量の RF 回路製造のためのコスト効率の高いソリューションとして機能します。
キーマテリアル特徴s
| パラメータ | 仕様・備考 |
| 誘電率 (Dk) | 3.00 ± 0.04 @10GHz、正確なインピーダンス校正のための厳しい Dk 許容差を備えています |
| 損失係数 (Df) | 0.0010 @10GHz、超低誘電正接によりマイクロ波信号の劣化を最小限に抑える |
| X/Y 軸 CTE | 17 ppm/°C、銅と熱的に同期し、優れた寸法一貫性を確保 |
| Z 軸 CTE | 24 ppm/℃、メッキスルーホールの耐熱性と寿命を向上 |
| 最大動作周波数 | 最大 77 GHz、ミリ波レーダーや高度な通信システムに完全に適用可能 |
| エッチング収縮 | 0.5ミル/インチ未満で、変形を最小限に抑えた高精度の回路パターニングを実現 |
主な利点
Rogers RO3003 は、ハイブリッド多層 RF 回路に最適化された優れた技術的メリットを提供します。
超低誘電損失により、高周波マイクロ波伝送における原始的な信号の完全性が保証されます。
銅と一致した CTE により、SMT アセンブリの安定性と温度変動耐性が向上
温度と周波数の影響を受けない Dk は、複雑な環境でも安定した電気的性能を維持します
FR4 ハイブリッド ラミネートとのシームレスな互換性により、プレミアム RF パフォーマンスと製造コストのバランスが取れます。
均質な機械的特性により、多層積層構造の層間剥離や反りを効果的に防止します。
大量生産に適した製造プロセスにより、商用の大量 RF 注文の単価が下がります
代表的な用途
この 4 層 RO3003 ハイブリッド PCB は、商用高周波通信およびレーダー業界で広く実装されています。
-77GHz の車載レーダーおよび先進運転支援システム (ADAS)
-GPSおよび全地球測位衛星アンテナシステム
-セルラー通信インフラストラクチャ: パワーアンプとアンテナアレイ
-無線通信パッチアンテナと電圧制御発振器
- 直接ブロードキャスト衛星端末およびケーブル通信データリンク ハードウェア
- 遠隔メーター監視装置および高周波電源バックプレーン回路
|
|
