商品の詳細:
|
| プリント基板の材質: | F4BME217 | プリント基板の厚さ: | 1.3mm |
|---|---|---|---|
| レイヤー数: | 2層 | プリント基板サイズ: | 102mm×83mm (1個) |
| 銅の重量: | 外層に 1 オンス (1.4 ミル) (35 μm) | 表面仕上げ: | 裸の銅 |

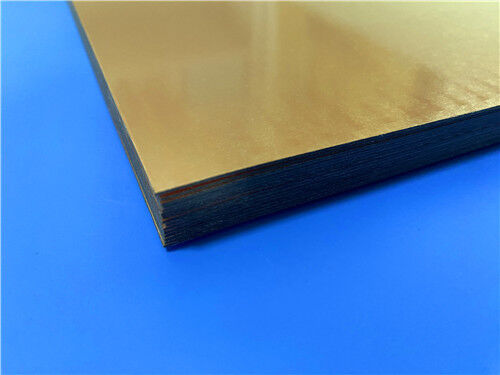

| ハイライト: | 高周波 CuClad233 PCB,RF PCB基板材料,保証付きの銅層ラミネート |
||

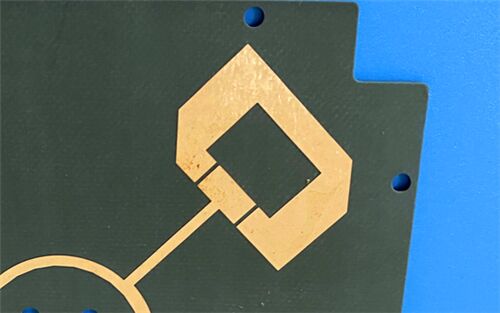

高性能の2層硬いRFPCBを 探しています マイクロ波やRFやレーダーの 要求に応えるように設計されていますこの2層の硬いRFPCBは,WanglingのF4BME217で構築されています高周波設計の精度要求を満たしながら,一貫した電気特性を持つ.このPCBは,衛星通信システムなどの重要なアプリケーションで信頼性の高いパフォーマンスを保証します.精度,低損失性能,設計の適応性に重点を置いています.信頼性の高い技術者や調達チームにとって理想的な選択肢です高精度のRFやマイクロ波プロジェクトのための高性能家用基板です
PCB 仕様
| 建築物 | 詳細 |
| 板の寸法 (2層RFPCB) | 102mm x 83mm (1PCS), +/- 0.15mm の狭い許容量で,あなたの組立セットアップに正確なフィットメントを確保するために |
| トレース&スペース | 信号の整合性を損なうことなく,コンパクトで細かい回路設計を容易にする最小5/6ミリ |
| 穴の最小サイズ | 0.25mm,精密にフォーカスされたRFアプリケーションのための標準部品のマウントニーズに対応する |
| バイアス | 高周波信号伝送のための安全なインターレイヤ接続を保証しながら,製造プロセスを簡素化する盲目バイアスがない |
| 完成板の厚さ | 1.3mm,高精度のRF組立ニーズに対応しながら,機械的な頑丈性を提供 |
| 銅の重量 | 外層 (35μm) に 1oz (1.4 mils) を加え,高周波 RF とマイクロ波信号に優れた伝導性を提供 |
| 厚さによる塗装 | 20μm,IPC2級規格に準拠し,過酷な環境における信頼性の高い電気接続と機械的な耐久性を保証する |
| 表面塗装 | 高精度 RF 設計では,優れた電気性能,精密なエッチング能力,低導体損失のために最適化された赤銅 |
| シルクスクリーンと溶接マスク | 上部や下部にシルクスクリーンがない.上部や下部に溶接マスクがない.高周波RF信号の性能に最適化されたクリーンな設計を保証する. |
| 品質 テスト | 100%の電気テストは出荷前に行われ,機能性を保証し,信頼性の高い展開のために欠陥ユニットを排除します. |
PCB スタック-設定
| スタックアップコンポーネント | 仕様と説明 |
| 銅層1 | 35μm 高周波RFおよびマイクロ波アプリケーションのための効率的な信号伝達と熱伝導性を保証します |
| F4BME217 コア | 1.0mm (39.37mil) 要求の高いRFとマイクロ波プロジェクトのために設計されたPCBの優れた電気性能の基礎として機能します |
| 銅層2 | 35μm 高周波RF回路でバランスのとれた信号流のために一貫した伝導性と対称性を提供します |
アートワーク フォーマット & 入手可能性
アートワークフォーマット: Gerber RS-274-X PCB製造のための業界標準フォーマットで,すべての主要な設計および製造ソフトウェアとの互換性を保証します.
配送時間: 世界中 製造業者やエンジニアの需要を満たすため,業界標準を満たす配送時間を提供しています.
F4BME217 基板: 卓越した RF 性能の鍵
WANGLINGのF4BME217 PTFE複合層は,我々のPCBの卓越したパフォーマンスの骨組みとして機能し,RF,マイクロ波,レーダーアプリケーションの要求を満たすために設計されています:
ワングリングのF4BME217は高性能PTFE複合ラミネートです 要求の高いRFおよびマイクロ波アプリケーションのために開発されました優れたものを提供します次の世代の材料として,前身よりも優れている.F4BM220耐電圧の損失が低く,隔熱抵抗が高く,安定性が向上します.同様の輸入ラミネートに代わる高性能の国内製品.
F4BME217は,逆処理型ホイル (RTF) 銅で塗装されています.この構成は,優れた低PIM (パシブインターモジュレーション) 性能を提供し,細線回路のより正確なエッチングを可能にします.信号の整合性が極めて重要である高精度RFおよびマイクロ波設計に理想的です伝統的なラミネートとは異なり,F4BME217は電気性能と機械的な強さのバランスをとっており,幅広い高周波アプリケーションに汎用的な選択肢となっています.
F4BME217 PCB の主要特性と利点
F4BME217の電気的および機械的特性は,複合材料内のPTFEとガラス繊維布の比率を変更することによって正確に調整され,エンジニアにユニークな設計柔軟性を提供します:
制御された電圧不変物 PTFE と ガラス繊維の比率を調整することで,設計者が特定の周波数要件に合わせて設計を最適化できるようにするカスタマイズされた電圧不変物特性を可能にします
低負荷特性 優れた低負荷を保持し,高周波RFおよびマイクロ波アプリケーションで信号の整合性を維持するために重要です.
高いガラス繊維の含有量は,次元安定性を向上させ,熱膨張係数を低下させます.温度変化の信頼性を保証する
バランスのとれた性能交換 玻璃繊維の比率が高くなり 機械的な強度と安定性が向上し,電解質損失がわずかに増加します様々な用途に最適なバランスを提供する
設計の柔軟性 設計者は,電気性能,機械的な強度,および特定のプロジェクトニーズに対応する処理要件をバランスするために最適な材料グレードを選択することができます
優れたLow-PIM性能 高精度のRFシステムで受動的なインターモジュレーション干渉を軽減し信号品質を向上させるRTF銅を塗装
申請
F4BME217 2層RFPCBは,特に以下を含む高周波高精密アプリケーションに挑戦するように設計されています.
