この2層硬いPCBは 高性能のCLTE-MW銅層ラミネートで作られています厚さ制限のあるアプリケーションのニーズを満たすため設計された高濃度フィルラーを含むスプレッドガラスで強化された費用効率の良い材料で,例外的な信号の整合性を保ちますIPC2級品質基準に準拠し,このPCBは,商業通信,軍事/航空宇宙機器,衛星通信システム精度,低負荷性能,コスト効率に焦点を当て, 高周波の信頼性の高い基板を探しているエンジニアと調達チームにとって完璧な選択です厚さ制限のプロジェクト.
PCB 仕様
| 建築物 | 詳細 |

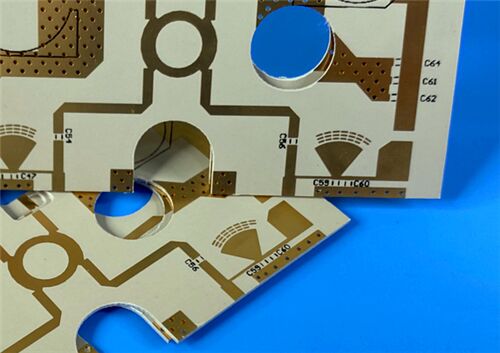

| 板の寸法 | 76.4mm x 95mm (1PCS), +/- 0.15mm の狭い寛容を特徴として,あなたのアセンブリに正確なフィットメントを保証します |
| トレース&スペース | 信号の完全性を犠牲にせずにコンパクトな回路設計を可能にする最小6/7ミリ |
| 穴の最小サイズ | 0.25mm,精密焦点のアプリケーションのための標準部品の設置要件と互換性がある |
| バイアス | ブラインドバイアスがなく,安全なインターレイヤー接続を確保しながら製造プロセスを合理化します |
| 完成板の厚さ | 0.15mm,物理的または電気的な厚さ制限の対象となるアプリケーションに最適です |
| 銅の重量 | 外層 (35μm) に 1oz (1.4 mils) の高周波信号の優れた伝導性を提供 |
| 厚さによる塗装 | 20μm,信頼性の高い電気接続と機械的な耐久性を確保するためのIPCクラス2規格を満たす |
| 表面塗装 | 浸透金,優れた溶接性,耐腐蝕性,高信頼性のアプリケーションのための近代的な組み立て技術との互換性 |
| シルクスクリーンと溶接マスク | 黒い上部シルクスクリーン (下部シルクスクリーンなし);上部または下部溶接マスクなし,高周波信号性能に最適化されたクリーンな設計を保証します |
| 品質 テスト | 運送前100%の電気テストを行い,機能性を保証し,欠陥ユニットを排除する |
PCB スタック-設定
| スタックアップコンポーネント | 仕様と説明 |
| 銅層1 | 35μm 高周波アプリケーションのための効率的な信号伝達と熱伝導性を保証する |
| CLTE-MW コア | 0.076mm (2.99mil) PCBの基礎 優れた低損失性能 厚さ制限のプロジェクトに最適 |
| 銅層2 | 35μm 高周波回路でバランスのとれた信号流れのために一貫した伝導性と対称性を提供します |
品質と利用可能性
品質基準:IPCクラス2 専用サービス電子製品に対する業界で最も一般的な品質要件を満たし,信頼性の高いパフォーマンスと延長された使用期間を保証します.
提供可能: 世界 規模 製造業者やエンジニアの需要に応えるため,業界が認める配達期間で,世界規模の配送を提供しています.
CLTE-MW 基板: 卓越した性能の鍵

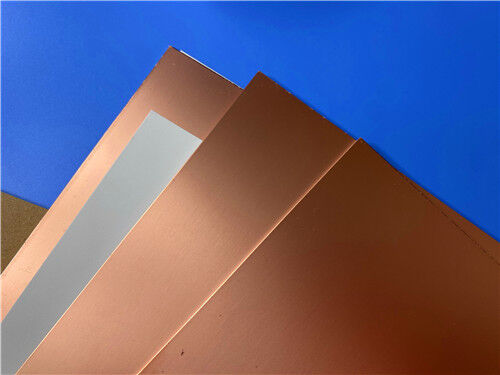

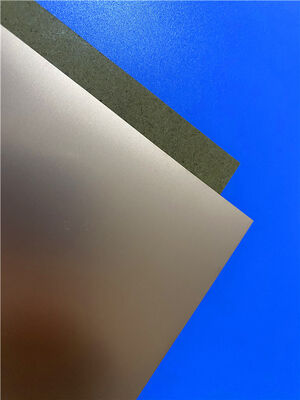

CLTE-MWの銅層ラミナートは 5G,ミリ波,厚さ制限の高周波アプリケーションの要求に応えるように設計された PCBの優れたパフォーマンスの骨組みです
CLTE-MWラミナットは,PCB設計者に高性能で費用対効果の高い材料を提供し,物理的または電気的厚さ制限によるアプリケーションに適しています.このユニークなラミネート システム は 7 つの 厚さ の 選択肢 で 提供 さ れ ます3から10ミリメートルで 5Gやその他のミリ波アプリケーションのための最適な信号と地面間隔を保証します.CLTE-MWラミネートは,電磁波伝播に対する高周波ガラス織物の影響を減らすのに役立ちますCLTE-MWは,セラミックで満たされたPTFE複合材料として, 24GHzから77+GHzの周波数帯のために特別に開発され,プレミアム代替品の高いコストなしで低損失のパフォーマンスを提供しています.
CLTE-MWは,コスト効率と汎用性のために設計され,現代の高周波電子機器における低損失,薄質材のソリューションの重要なニーズに対応しています.その広がったガラス強化と高いフィラー負荷は,信号の歪みを減らすだけでなく,機械的な安定性を向上させる軍事や航空宇宙などの要求の高い環境に最適です
CLTE-MW PCB の主要特徴
私たちのCLTE-MW 2層PCBは 5G,ミリ波,厚さ制限のアプリケーションで区別する業界をリードする機能を提供しています:
低損失タンゲント: 10GHzで0.0015 信頼性の高い高周波およびミリメートル波のパフォーマンスを確保するために信号損失を減らす
低Z軸CTE: 30ppm/°C 熱気変動に際して優れたプレートド・スルーホール (PTH) の信頼性と寸法安定性を保証
熱伝導性: 0.42 W/ (((mK) 要求の高い設計で熱散を向上させ,高電力アプリケーションで過熱を防ぐ
燃焼性評価: UL94 V-0 商用,軍事,航空宇宙用途で使用される電子機器の厳格な安全基準を満たす
CLTE-MW PCB を 選択 する 利点
高周波で厚さ制限されたプロジェクトで働くエンジニア,メーカー,調達チームに 実質的な利点があります
低損失設計を可能にします. 信号の歪みを軽減し,5Gおよびミリ波アプリケーションで信頼性の高いパフォーマンスを保証します.
優れた穴を通過したプラテッド (PTH) 信頼性 接続障害のリスクを低減し,軍事や航空宇宙などの高い信頼性のアプリケーションにとって重要です
熱を効率的に散布し,電子部品の使用寿命を延長することで,要求の高い設計をサポートします
商業用アプリケーションと互換性 商業通信と航空電子機器の性能を損なうことなく費用対効果の高いソリューションを提供します
信頼性の高い機械性能 熱力的に厳しい環境で安定性を保ち,厳しい作業条件に適しています
申請
CLTE-MW 2層PCBは,特に高周波,高信頼性,厚さ制限アプリケーションのために設計されています.
|
|
