| MOQ: | 1個 |
| 価格: | USD9.99-99.99 |
| 標準パッケージ: | 真空袋+カートン |
| 配達期間: | 8～9営業日 |
| 決済方法: | T/T |
| 供給能力: | 5000個/月 |

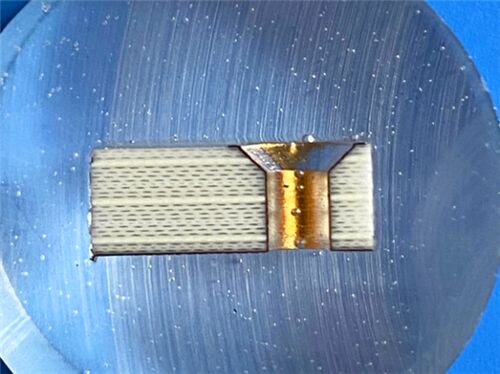

この10層PCBは、RO3003コアボード5枚とFR28 PPシートを積層し、Immersion Gold（ENIG）表面仕上げを特徴としています。各層1ozの銅を使用し、プレス厚さ1.66mmで、ソルダーマスクやシルクスクリーンなしの両面設計を採用しています。このPCBは、1ユニットあたり75mm×63mm（1PCS）のサイズで、ブラインドビア（L7-L10、L9-L10）を組み込んでいます。高周波アプリケーションの要件を満たすために、RO3003セラミック充填PTFE複合材とFR28 fastRiseプリプレグが相乗効果を発揮し、優れた電気的安定性、低損失、信頼性の高い層間結合を実現し、高周波車載レーダーおよびRFシステムの性能要求を満たしています。
PCB仕様
| 構成パラメータ | 仕様 |
| ベース材料 | RO3003コアボード（5枚）+ FR28 fastRise PPシート |
| 層構成 | 10層RF/マイクロ波PCB、各層1oz銅 |
| 基板寸法 | 75mm×63mm/ユニット、1PCS |
| プレス厚さ | 1.66mm（精密制御） |
| 銅重量 | 各層1oz銅（全層） |
| ビア仕様 | ブラインドビア：L7-L10、L9-L10 |
| 表面仕上げ | Immersion Gold（ENIG） |
| ソルダーマスク＆シルクスクリーン | ソルダーマスクなし、シルクスクリーンなし |
RO3003材料紹介
RO3010材料は、商用マイクロ波およびRFアプリケーション向けに設計されたセラミック充填PTFE複合材であり、競争力のあるコストで優れた電気的機械的安定性を提供します。主な特徴は次のとおりです:
-優れた寸法安定性：X/Y軸CTE 17 ppm/℃で、銅に完全に適合し、エッチング収縮を最小限に抑え（エッチングおよびベーキング後1インチあたり0.5ミル未満）、優れた構造的整合性を実現します。
-信頼性の高い熱性能：Z軸CTE 24 ppm/℃で、過酷な熱環境下でも優れたスルーホール信頼性を実現し、高温動作シナリオに適しています。
-安定した誘電特性：誘電率（Dk）は温度変化に対して高い安定性を維持し、高周波帯域での一貫した信号伝送をサポートします。
-柔軟な加工性：標準的なPTFE PCB加工技術（軽微な変更あり）で製造され、反りや信頼性のリスクなしに、異なるDk材料を使用した多層設計と互換性があります。
FR28 fastRiseプリプレグ
FR28 fastRise™は、高周波回路における低損失層間結合用に設計された高性能熱硬化性プリプレグであり、77 GHz車載レーダーアプリケーションを可能にします。主な利点は次のとおりです:
-超低損失：熱硬化性プリプレグの中で最も低い損失を示し、高速デジタル/RF回路における信号減衰を最小限に抑えます。
-非強化設計：スキューと信号変動を排除し、高周波システムでの高忠実度伝送を保証します。
-幅広い互換性：PTFE、エポキシ、低流動エポキシ、LCP、ポリイミド、および炭化水素材料とシームレスに結合し、RO3003コアボードとの統合に最適です。
-低温ラミネーション：215℃（420°F）で硬化し、FEP/PFAよりも低い温度で5回以上の連続ラミネーションを可能にし、プロセス誘起変動を低減し、抵抗箔アプリケーションをサポートします。
-プロセス多様性：レーザーアブレーション、箔ラミネーション、導電性ペースト含浸のためのプリプレグ段階での柔軟性があり、スタック/スタガードマイクロビア設計およびサブアセンブリ相互接続を容易にします。
-高い信頼性：安定した誘電体材料と組み合わせると、厳格な信頼性テスト（IST、HATS、CAF）に合格し、過酷な環境での長期的な性能を保証します。
品質と適用範囲
この10層PCBは、厳格なRF/マイクロ波製造基準に準拠しており、Immersion Gold仕上げにより、優れた導電性、はんだ付け性、および耐食性を保証します。
一般的な用途には、77 GHz車載レーダーシステム、高周波通信デバイス、RFトランシーバー、および精密マイクロ波モジュールが含まれます。また、航空電子工学、航空宇宙、および安定した電気的性能、低損失、および信頼性の高い層間結合を必要とする商用RF機器にも適しています。このPCBは世界中で利用可能であり、グローバルな高周波電子プロジェクトのニーズをサポートし、タイムリーな納品を保証します。
|
|
