| MOQ: | 1個 |
| 価格: | USD9.99-99.99 |
| 標準パッケージ: | 真空袋+カートン |
| 配達期間: | 8～9営業日 |
| 決済方法: | T/T |
| 供給能力: | 5000個/月 |

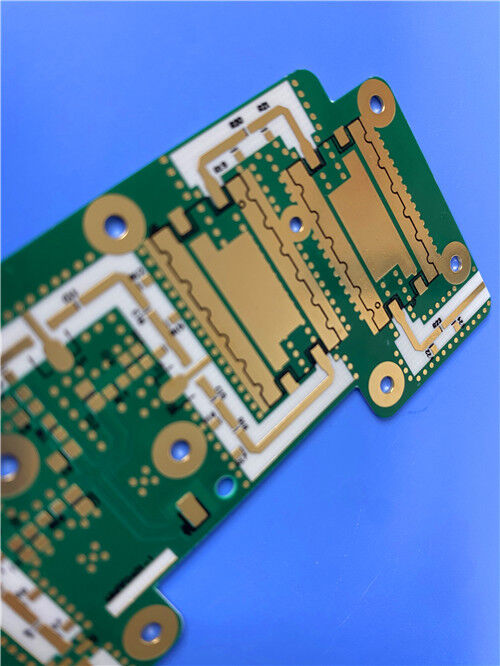

このPCBは、ベース材料としてRogers CLTE-ATを採用し、表面処理にイマージョンゴールドを採用し、IPC-Class-2品質基準に厳密に準拠しています。両面リジッド構造を採用しており、RF、マイクロ波、位相感応電子システムの高性能要件を満たすように設計されています。イマージョンゴールド仕上げは、優れた耐食性、はんだ付け性、長期的な信頼性を提供し、精密な組み立てプロセスに最適です。
PCB構造の詳細
| 構造パラメータ | 仕様 |
| ベース材料 | Rogers CLTE-AT（マイクロ分散セラミックPTFE複合材、織りガラス繊維強化材） |
| 層数 | 両面（2層リジッド構造） |
| 基板寸法 | 56mm × 99mm/ユニット、寸法公差±0.15mm |
| 最小トレース/スペース | 4ミル（トレース）および6ミル（スペース）、最小 |
| 最小穴径 | 0.3mm |
| ブラインドビア | 未使用 |
| 完成基板厚 | 0.2mm |
| 完成銅重量 | 1oz（1.4ミル）両外層 |
| ビアめっき厚 | 20 μm、層間導電性の確保 |
| 表面処理 | イマージョンゴールド |
| シルクスクリーン | トップ層に黒シルクスクリーン、ボトム層にはシルクスクリーンなし |
| ソルダーマスク | トップ層に緑色のソルダーマスク、ボトム層にはソルダーマスクなし |
| 品質管理 | 潜在的な欠陥を排除するために、出荷前に100％の電気試験を実施 |
スタック-アップ構成
| 層 | 仕様 | 機能 |
| 銅層1 | 35 μm（1oz）厚 | トップ信号層、黒シルクスクリーンと緑色ソルダーマスクを統合 |
| CLTE-AT基板 | 0.13mm（5mil）厚 | 優れた寸法安定性を備えた低損失誘電体コア層 |
| 銅層2 | 35 μm（1oz）厚 | ボトム信号層、シルクスクリーンまたはソルダーマスクなし |
Rogers CLTE-AT材料紹介
Rogers CLTE-AT ラミネートは、CLTE™製品ラインの商用グレードソリューションとして機能し、CLTE-XT™ラミネートのコア技術をコスト最適化された変更とともに採用しています。これにより、誘電率3.00と、CLTE-XTバリアントと比較して独自の厚さプロファイルが得られます。マイクロ分散セラミックPTFE複合材として、CLTE-ATラミネートは織りガラス繊維強化材を統合し、優れた寸法安定性を実現します。これは、複雑なアセンブリ、特に薄い基板（0.005インチおよび0.010インチ）にとって重要な属性です。
CLTE-ATラミネートは、商用市場でクラス最高の挿入損失（S21）と低い損失正接（0.0013）を提供し、CLTE-XTに次ぐ性能です。競合製品で使用されている、より損失の大きい、粗い銅表面に頼ることなく、優れた剥離強度を実現します。さらに、CLTE-ATは、XYZ軸にわたる低いCTEと非常に低いTCErを備えており、動作温度範囲-55°C〜150°Cで電気的位相安定性、Dk安定性、および機械的安定性を保証します。最小限の水分とプロセス化学物質の吸収、容易な加工性、および熱伝達と電力処理能力を向上させるための強化された熱伝導率など、CLTEラミネートの競争上の優位性を維持しています。
CLTE-AT材料の特徴
| カテゴリ | 特徴 | 仕様 |
| 信号完全性 | 材料組成 | セラミック/PTFEマイクロ波複合材 |
| 機械的性能 | 織りガラス繊維強化材 | |
| 挿入損失 | クラス最高（S21） | |
| 熱的および電気的安定性 | 損失正接 | 0.0013 |
| 誘電率（Dk） | 3.00 ± 0.04 | |
| 熱伝導率 | 0.64 W/mK | |
| CTE（XYZ軸） | 8/8/20 ppm/°C | |
| 物理的特性 | 難燃性評価 | UL 94-V0 |
| 吸湿性 | 0.03% | |
| アウトガス特性 | TML 0.04%、CVCM 0、WVR 0 |
CLTE-AT材料の利点
-優れた機械的安定性：CLTE-ATは優れた機械的特性を備えており、クリープやコールドフローに抵抗し、過酷な動作環境下でも長期的な寸法安定性を維持します。
-プロセス化学物質への耐性：この材料は、プロセス化学物質に対する高い耐性を示し、エッチング、めっき、その他のPCB製造手順中の損傷を効果的に最小限に抑えます。
-最適化された銅接着性：より損失の大きい、粗い銅表面に頼ることなく優れた剥離強度を実現し、信号完全性を維持しながら、信頼性の高い銅接合を保証します。
-容易な加工性：標準的なPCB製造プロセスと互換性があり、特殊な技術を必要とせず、製造の複雑さを軽減します。
一般的な用途
-自動車用レーダーおよびアダプティブクルーズコントロールアプリケーション
-マイクロ波/RFアプリケーション
-位相/温度に敏感なアンテナ
-位相感応電子アプリケーション
-RFおよびマイクロ波フィルター
品質と可用性
このPCBはIPC-Class-2品質基準に準拠しており、商用および産業用電子機器の信頼性の高い性能を保証します。世界中で供給可能であり、グローバルプロジェクトとタイムリーな国際配送をサポートしています。
|
|
