| MOQ: | 1個 |
| 価格: | USD9.99-99.99 |
| 標準パッケージ: | 真空袋+カートン |
| 配達期間: | 8～9営業日 |
| 決済方法: | T/T |
| 供給能力: | 5000個/月 |

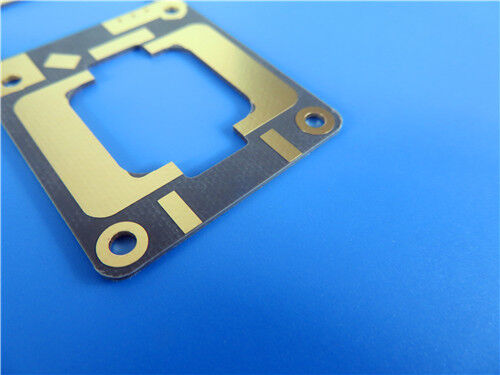

このPCBは,Rogers RT duroid 5880LZをベース材料として使用し,IPC-Class-2品質基準に厳格に準拠しています.高周波電波の高性能要求を満たすために 特別に設計されていますRT duroid 5880LZ材料は,PCBに例外的な介電性安定性,低損失性能,軽量特性を与えます.ミッション・クリティカル・エアロスペースに適している軍用および通信用途
PCB 仕様
| 建設パラメータ | 詳細 |
| 基礎材料 | ロジャーズ RT 硬化物 5880LZ (PTFE複合物) |
| 層数 | 2層の硬い構造 |
| 板の寸法 | 78mm × 96mm 1個,容積は ±0.15mm |
| トレース/スペース | 最低5ミリ (痕跡) /6ミリ (空間) |
| 穴の最小サイズ | 0.25mm |
| 盲目の経路 | 違う |
| 完成板の厚さ | 0.3mm |
| 完成した銅重量 | 1オンス (1.4ミリに相当) 両外層に |
| 厚さによる塗装 | 20 μm |
| 表面塗装 | イムメッションゴールド |
| シルクスクリーン | 上層の白いシルクスクリーン |
| 溶接マスク | 上層の緑色の溶接マスク |
| 品質管理 | 輸送前100%の電気試験 |
スタック-設定
2層硬いPCBは,ロジャース RT duroid 5880LZ材料の性能優位性を最大化するために最適化されたスタックアップを採用している.スタックアップ構造 (上から下へ) は以下のとおりである.
| 層 | 仕様 | 機能 |
| 銅層1 | 厚さ 35 μm (1oz) | 白いシルクスクリーンと緑色の溶接マスクの上部信号層 |
| NT1 電気自動車 NT1 電気自動車 | 0.254mm (10mil) の厚さ | 低負荷式ダイレクトリックベースで安定した高周波性能を保証する |
| 銅層2 | 厚さ 35 μm (1oz) | シルクスクリーンや溶接マスクのない下部信号層 |
NT1技術開発
ロジャーズ RT 硬式 5880LZ高性能で満たされたポリテトラフッロエチレン (PTFE) 複合材料です特別に設計され,優れた高周波性能を要求する厳格なストライプラインおよびマイクロストライプ回路アプリケーションのために設計されています.独特のフィラー製剤は,低密度で軽量な構造を生み出し,重量に敏感な高性能システムにとって理想的な選択となります.
RT duroid 5880LZラミナットの主要な利点は,幅広い周波数範囲で安定しているパネル間での均質な介電常数である.材料の非常に低い消耗因子は,Ku帯周波数以上まで使用可能性を拡張します.さらに,RT duroid 5880LZ は簡単に加工,切断,切断できます.すべての溶媒や反応剤に優れた耐性がある角塗装と穴塗装のプロセスです
NT1 電気自動車 NT1 電気自動車
RT duroid 5880LZラミナットは,優れた電気,機械,熱性能を示しています.
| プロパティ | 仕様 | 記述 |
| 変電常数 (Dk) | 2.0 ± 0.04 10 GHz と 23°C で | 高周波回路でシグナル伝播とインペデンス制御を 安定させています |
| 消耗因子 (Df) | 0.0021 - 0.0027 10 GHz と 23°C で | 信号衰弱とエネルギー損失を最小限に抑え,Ku帯以上での動作を可能にします. |
| Z軸熱膨張係数 (CTE) | 40ppm/°C | 熱圧を軽減し,温度変動下で寸法安定性を保証します. |
| 排出ガス特性 | TML 0.01%,CVCM 0.01%,WVR 0.01% | 航空宇宙および高信頼性のアプリケーションの低排出量の厳しい要件を満たす. |
| 密度 | 1.4 gm/cm3 | 軽量な構造で 重さに敏感な空中や軍事システムに最適です |
| 炎症性評価 | UL 94 V-0 | 電子部品の 厳格な防火基準を満たしています |
| 鉛のない互換性 | 鉛のないプロセスは互換性がある | 現代の製造基準と環境規制に準拠しています |
典型的な用途
このPCBは軽量設計,低電圧損失,高周波安定性を活用して,以下の重要な用途に最適です.
- 空中アンテナシステム
- 軽量飼料網
- 軍事レーダーシステム
- ミサイルの誘導システム
-点から点までのデジタルラジオアンテナ
品質と可用性関連性
このPCBは,信頼性の高いパフォーマンスを保証するIPC-Class-2品質基準に厳格に準拠しています.このアートワークは,PCB製造のための業界標準であるGerber RS-274-Xフォーマットで提供されています.さらにこのPCBは世界中に利用可能で,グローバルなプロジェクト要件を効果的にサポートし,間に合う配達が可能になります.
|
|
