| MOQ: | 1個 |
| 価格: | USD9.99-99.99 |
| 標準パッケージ: | 真空袋+カートン |
| 配達期間: | 8～9営業日 |
| 決済方法: | T/T |
| 供給能力: | 5000個/月 |

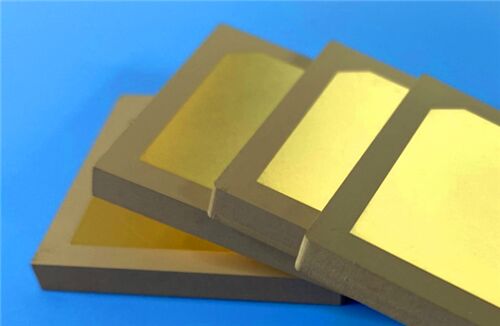

このPCBは,ロージャーズTMM10をベース材料として採用し,ニッケルのない電解パラディウム浸水金 (EPIG) の表面仕上げを特徴とし,IPC-Class-2品質基準に厳格に準拠しています.双面硬い構造で耐腐食性,溶接性,高性能の電子機器を搭載しています精密組立プロセスとの互換性.
PCB 仕様
| 建設パラメータ | 仕様 |
| 基礎材料 | ロジャーズTMM10 (熱性マイクロ波材料) |
| 層数 | 二面型 (2層の硬い構造) |
| 板の寸法 | 85mm × 120mm 単位で,容積は ±0.15mm |
| 最小の痕跡/空間 | 最低5ミリ (痕跡) と7ミリ (空間) |
| 穴の最小サイズ | 0.4mm |
| 盲目の経路 | 使わない |
| 完成板の厚さ | 0.5mm |
| 完成した銅重量 | 1オンス (1.4ミリ) 両外層に |
| 厚さによる塗装 | 20μm,可靠な伝導性を保証する |
| 表面塗装 | 電気のないパラジウム浸水金 (EPIG,ニッケルなし) |
| シルクスクリーン | 上層には白いシルクスクリーンが付いているが,下層にはシルクスクリーンがない. |
| 溶接マスク | 上層の緑色溶接マスク;下層の溶接マスクがない |
| 品質管理 | 輸送前100%の電気試験 |
スタック-設定
| 層 | 仕様 | 機能 |
| 銅層1 | 厚さ 35 μm (1oz) | 上部信号層は,白いシルクスクリーンと緑色の溶接マスクで装備されています. |
| ロジャーズTMM10コア | 0.381mm (15mil) の厚さ | 低負荷式電解芯層 |
| 銅層2 | 厚さ 35 μm (1oz) | 下のシグナル層,シルクスクリーンや溶接マスクなし |
ロジャースTMM10 素材紹介
ロジャースTMM10は高性能熱固性マイクロ波材料で PTFEとセラミックベースの基板の両方の利点を組み合わせています同じ機械的制約や生産プロセス制約によって制限されない,様々な高周波アプリケーションに非常に汎用性がある.
TMM10 材料の特徴
| 資産の種類 | プロパティ | 仕様 |
| 電気特性 | 変電常数 (Dk) | 9.20 ± 0230 |
| 消耗因子 | 0.0022 10GHzで | |
| Dk の熱係数 | -38 ppm/°K | |
| 熱と物理的特性 | 分解温度 (Td) | 425°C (TGA分析) |
| 熱伝導性 | 0.76 W/mK | |
| 熱膨張係数 (CTE) | X/Y/Z: 21/21/20 ppm/K | |
| 厚さ範囲 | 0.0015-0.500インチ,容量 ±0.0015インチ |
TMM10 物質的利益
優れた機械的安定性:TMM10は優れた機械的性能を有し,スリップと冷流に抵抗し,厳しい作業環境でも長期的次元安定性を維持します.
- プロセス化学耐性: 材料は,プロセス化学薬品に対する高い耐性を示し,エッチング,プレート,および他のPCB製造プロセスにおける損傷を効果的に最小限に抑えます.
- 簡素化された塗装プロセス: 電気のない塗装の前にナトリウムナフタナート処理の必要性をなくし,製造作業流程を合理化し,生産サイクルを短縮します.
-信頼性の高いワイヤー結合能力: 耐熱樹脂ベースの材料として,TMM10は高周波および精密電子組成の重要な要件である信頼性の高いワイヤー結合を可能にします.
典型的な用途
- チップテスト機
- 変電極化器
- 衛星通信システム
-GPSアンテナ
- アンテナをパッチ
品質と利用可能性
このPCBは,IPC2級品質基準を厳格に遵守し,一貫したパフォーマンスを保証します.グローバルなプロジェクト要件をサポートし,国際クライアントに間に合う配達を容易にする.
|
|
