| MOQ: | 1個 |
| 価格: | USD9.99-99.99 |
| 標準パッケージ: | 真空袋+カートン |
| 配達期間: | 8～9営業日 |
| 決済方法: | T/T |
| 供給能力: | 5000PCS/月 |

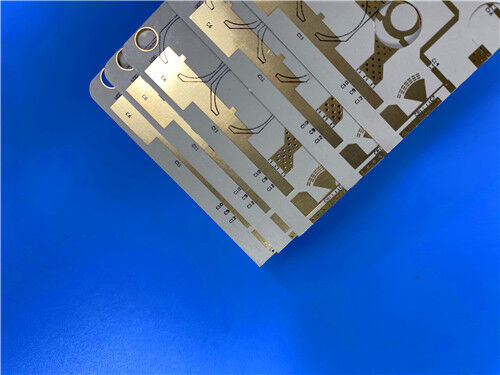

この高性能2層リジッドPCBは、等方性熱硬化性マイクロ波セラミックポリマー複合材である「Rogers TMM13i」で作られています。信頼性の高いメッキスルーホールストリップラインおよびマイクロストリップ用途向けに調整されており、材料の等方性Dk、セラミック-PTFEの利点、およびソフト基板プロセスとの互換性を活用し、RF、マイクロ波、および衛星通信用途に安定した電気的および機械的性能を提供します。2層項目
仕様
| ベース素材 | 12.85 +/- 0.35 |
| 層数 | 2層 |
| 基板寸法 | 1枚あたり63.58mm x 89.2mm |
| 最小トレース/スペース | 6ミルトレース幅、7ミルスペース |
| 最小穴径 | 0.3mm |
| 完成基板厚さ | 0.5mm |
| 完成銅箔重量 | 外層用1オンス（1.4ミルに相当） |
| ビアメッキ厚さ | 20μm |
| 表面処理 | イマージョンゴールド |
| 上面シルク印刷 | 黒 |
| 下面シルク印刷 | 適用なし |
| 上面ソルダマスク | 出荷前に100%電気テストを実施 |
| 下面ソルダマスク | 出荷前に100%電気テストを実施 |
| 品質管理 | 出荷前に100%電気テストを実施 |
| PCBスタックアップ | 層 |
説明
| 厚さ | 1 | 銅箔層1（外側上面） |
| 35μm | - | このPCBのアートワークは、PCB製造の業界標準であるGerber RS-274-X形式で提供されます。 |
| 0.381 mm (15 mil) | 2 | 銅箔層2（外側下面） |
| 35μm | アートワーク、承認規格、および入手可能性 | このPCBのアートワークは、PCB製造の業界標準であるGerber RS-274-X形式で提供されます。 |
このPCBは、IPC-Class-2承認規格に準拠しており、これは、マイクロ波用途における一貫した電気的性能、信頼性の高い製造品質、および業界要件への準拠を保証する世界的に認められたベンチマークです。
さらに、このPCBは世界中で入手可能であり、国際的な顧客および世界中のRF/マイクロ波回路プロジェクトのニーズに対応しています。
Rogers TMM13i素材の紹介
Rogers TMM13i等方性熱硬化性マイクロ波素材は、メッキスルーホールストリップラインおよびマイクロストリップ用途における高い信頼性のために特別に調整されたセラミック熱硬化性ポリマー複合材です。等方性誘電率（Dk）を備え、セラミック基板とPTFE基板の両方の有利な特性を統合すると同時に、ソフト基板の加工方法の利便性を可能にし、製造を簡素化しながら高性能を維持します。
Rogers TMM13i素材の主な特徴
主な特徴
仕様
| 誘電率（Dk） | 12.85 +/- 0.35 |
| 損失正接 | 10 GHzで0.0019 |
| 誘電率の温度係数 | -70 ppm/K |
| 熱膨張係数（CTE） | 銅箔との整合（-55～288℃）：X軸 19 ppm/℃、Y軸 19 ppm/℃、Z軸 20 ppm/℃ |
| プロセス互換性および難燃性 | 鉛フリープロセス互換性、UL 94 V-0難燃性評価 |
| Rogers TMM13i素材の主な利点 | -優れた機械的特性により、クリープおよびコールドフローに強く、長期的な構造安定性を保証します。 |
-プロセス化学薬品に耐性があり、製造中の損傷を最小限に抑え、歩留まりを向上させます。
-無電解めっき前のナフテン酸ナトリウム処理の必要性をなくし、製造プロセスを簡素化します。
-熱硬化性樹脂をベースにしており、高信頼性電子アセンブリ用の信頼性の高いワイヤボンディングを可能にします。
主な用途
高い信頼性、等方性Dk、および優れた機械的/電気的特性を活用し、このPCBは特に以下の用途向けに設計されています。
-チップテスター
-誘電体偏光子およびレンズ
-フィルターおよびカプラー
-RFおよびマイクロ波回路
-衛星通信システム
結論
Rogers TMM13i等方性熱硬化性マイクロ波素材を使用して製造されたこの2層プリント基板（PCB）は、メッキスルーホールストリップライン、マイクロストリップ、およびその他の要求の厳しい無線周波数（RF）およびマイクロ波用途に対して、高い信頼性と一貫した性能を提供します。
Rogers TMM13iの主な利点（等方性誘電率（Dk）、銅箔との整合が取れた熱膨張係数（CTE）、鉛フリープロセス互換性、および耐薬品性）は、このPCBを高性能、高信頼性のマイクロ波設計用途向けの非常に信頼性の高いソリューションとして確立しています。
|
|
