| MOQ: | 1個 |
| 価格: | USD9.99-99.99 |
| 標準パッケージ: | 真空袋+カートン |
| 配達期間: | 8～9営業日 |
| 決済方法: | T/T |
| 供給能力: | 5000PCS/月 |

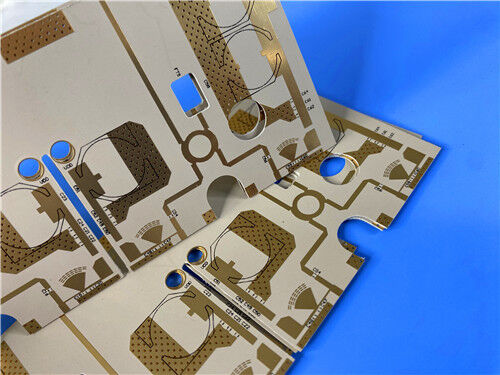

この2層リジッドPCBは、改質PTFE樹脂と微細セラミックフィラーで構成された熱硬化性高周波ラミネートであるTF600から製造されています。完成厚さ0.7mm、外層銅クラッド1オンス（1.4ミル）、ENIG表面処理、指定されたICパッド上の銅埋め込みビアを備え、高周波システムにおける優れた信号整合性、熱安定性、長期信頼性を保証します。
PCB仕様
| 仕様項目 | 技術仕様 |
| ベース基材 | TF600 |
| 層構成 | 2層（両面リジッド） |
| 基板寸法 | 78mm x 65mm（単体）、寸法公差±0.15mm |
| 最小トレース幅/スペース | 5/6ミル |
| 最小ドリル穴径 | 0.35mm |
| ブラインドビア構成 | 含まれていません |
| 完成基板厚さ | 0.7mm |
| 完成銅箔厚（外層） | 1オンス（1.4ミル） |
| ビアめっき厚さ | 20μm |
| 表面処理 | ENIG（無電解ニッケル金めっき） |
| 上面シルクスクリーン | 黒 |
| 下面シルクスクリーン | 含まれていません |
| 上面ソルダマスク | 含まれていません |
| 下面ソルダマスク | 含まれていません |
| 特殊要件 | 指定ICパッド上の銅埋め込みビア |
| 電気試験要件 | 出荷前に100%の電気的機能試験を実施し、動作上の完全性を保証します。 |
PCBスタックアップ構成
この2層リジッドPCBは対称的なスタックアップ構造を特徴としており、詳細な層仕様は以下の通りです（上から下へ順序付け）。
| 層指定 | 技術仕様 |
| 銅層1（上面） | 35μm |
| TF600コア基板 | 0.635 mm（25mil） |
| 銅層2（下面） | 35μm |
アートワークフォーマットと品質準拠
ガーバーRS-274-XフォーマットがこのPCBのアートワーク標準として正式に指定されており、製造プロセス全体を通じてプロフェッショナルなPCB設計ソフトウェアおよび自動製造装置とのシームレスな互換性を保証します。このPCBはIPCクラス2品質基準に厳密に準拠しており、性能、信頼性、製造の一貫性に関する厳格な仕様を確立しているため、高信頼性RFおよびマイクロ波アプリケーションでの適用性を検証しています。
グローバル展開
この高性能PCBはグローバル出荷に対応しています。プロトタイピングと大量生産の両方の注文に適しており、世界中のお客様への便利なアクセスとタイムリーな配送を保証します。

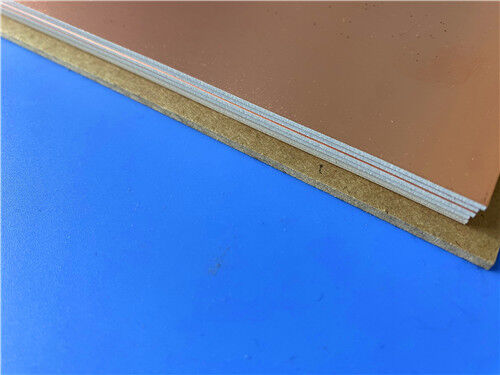

TF600基板紹介
TF600は、改質されたPTFE樹脂と微細セラミックフィラーで構成される熱硬化性高周波ラミネートであり、優れたマイクロ波性能と耐熱性を提供します。超低誘電損失、安定したDKの一貫性、および穴あけ、めっき、ラミネートを含むFR4互換の加工とのバランスを取り、260℃の鉛フリーアセンブリをサポートします。優れた熱安定性と耐湿性を誇るTF600はガラス繊維布を含まず、低挿入損失と信号整合性が重要な高信頼性RFおよびマイクロ波設計に適しています。TF600の主な特徴と利点主な特徴
仕様と利点
| 誘電率（DK） | 10GHzで6.0±0.12、高周波インピーダンスマッチングに最適 |
| 損失正接（Df） | 10GHzで0.0025、超低損失と優れた信号整合性を保証 |
| Tg | 280℃以上（DSC）、要求の厳しいアプリケーションに高い熱安定性を提供 |
| 耐熱性 | T260 >60分、T288 >20分、鉛フリーアセンブリ基準に完全準拠 |
| ピール強度（最小） | 1オンスED銅で0.80 N/mm（約9.2 lbs/inch）、強力な銅接着を保証 |
| CTE | X=14-16 ppm/℃、Y=12-14 ppm/℃、Z=40-45 ppm/℃、優れた寸法安定性を提供 |
| 吸湿率（最大） | 0.06%、低吸水率で信頼性を向上 |
| 難燃性等級 | UL 94-V0、業界安全基準を満たす |
| 耐食性 | 高いCAF耐性と耐薬品性、潜在的な故障リスクを低減 |
| 熱伝導率 | 0.60 W/m・K、安定した動作のための効率的な放熱を可能にする |
| 代表的な用途 | マイクロ波/RFトランシーバー |
5G/6G Massive MIMOアンテナ
製品の特徴
3から16までの安定した誘電率、一般的に利用可能な値には3.0、6.0、9.2、9.6、10.2、16が含まれます。低誘電損失。
マイクロ波およびミリ波プリント基板の製造に適しています。
|
|
