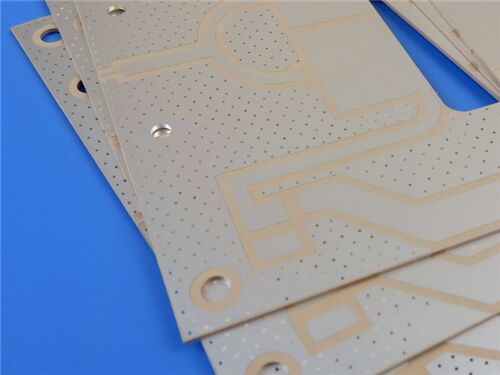

このPCBは Rogers RT/duroid 6002を用いて製造された 2層硬いPCBです低電圧定数と最小損失特性で特徴のある陶器で満たされたポリテトラフルーロエチレン (PTFE) マイクロ波ラミネート0.8mmの完成厚さ,外層に1オンス (1.4ミリ) の銅のコーティング,および浸透銀の表面仕上げで設計されています.複雑なマイクロ波および高周波電子システムの一貫した信頼性の高い性能を共同で保証する.
PCB 詳細
| ポイント | 仕様 |
| 基礎材料 | NT1 電気自動車 |
| 層数 | 2層 |
| 板の寸法 | 156mm x 87.9mm (個あたり) |
| 最小の痕跡/空間 | 6/7ミリ |
| 穴の最小サイズ | 0.3mm |
| ブラインドバイアス | ない |
| 完成板の厚さ | 0.8mm |
| 完成したCu重量 (外層) | 1オンス (1.4ミリ) |
| 塗装の厚さによって | 20 μm |
| 表面仕上げ | 浸水銀 |
| トップ シルクスクリーン | 違う |
| 底部 シルクスクリーン | 違う |
| トップソールドマスク | 違う |
| 下の溶接マスク | 違う |
| 電気試験 | 輸送前に実施された100%電気試験 |
PCB スタックアップ
これは2層の硬いPCBで,次のスタックアップ構造 (上から下へ):
| 層の種類 | 仕様 |
| コッパー_レイヤー_1 | 35 μm |
| ロジャーズ RT/デュロイド 6002 基板 | 30ミリ (0.762mm) |
| 銅_層_2 | 35 μm |
アート 作品 と 品質 基準
このPCBに提供されているアートワークフォーマットは,PCB製造のための世界的に認められた業界標準であるGerber RS-274-Xです. さらに,PCBはIPC-Class-2規格に準拠しています.性能と信頼性の厳しいガイドラインを設定する製品が商業用および産業用アプリケーションの動作要件を満たしていることを保証します.
利用可能性
この高性能PCBは世界中のどの国にも出荷可能で 試作品の要求と 大量生産の注文の両方に対応します顧客全員のグローバルアクセシビリティを確保.
RT/duroid 6002の導入について
Rogers RT/duroid 6002ラミネートは,複雑なマイクロ波構造で使用するために低介電常数を持つ陶磁で満たされたPTFEマイクロ波材料である.高周波の性能が優れているこの材料は優れた機械的および電気的性能を有し,多層板の構造に使用するために信頼性があります.
RT/デュロイド6002の利点
典型的な用途
RT高周波ラミネート
RT/デュロイド6002マイクロ波材料は 最初の低負荷でした low-dielectric-constant laminate to offer the superior electrical and mechanical properties essential for designing complex microwave structures that are both mechanically reliable and electrically stable.
この材料は -55°Cから+150°C (-67°Fから302°F) までの低熱系数を持つため,フィルター,振動器,電気の安定性によって,今日の要求に応用できます..
低Z軸熱膨張係数 (CTE) は,優れたプラテッド透孔信頼性を保証します.RT/デュロイド6002材料は,5年以上にわたって -55°Cから125°C (-67°Fから257°F) までの温度サイクルで成功しました失敗を起こすこともありません.
X軸とY軸の膨張係数と銅軸の膨張係数を一致させることで,優れた寸法安定性 (0.2〜0.5ミリ/インチ) が達成される.これはしばしば,緊密な位置許容度を達成するために二重エッチングの必要性を排除.
X軸とY軸の低張力モジュールは,溶接接点に施されたストレスを大幅に軽減し,CTEが低い金属の最小量 (6ppm/°C) によってラミネートの膨張を制限することができます.表面マウントの信頼性をさらに向上させる.
0.005インチから0.125インチ (0.13から3.18mm) のダイレクトリック厚さで,0.5オンス/フィート2から2オンス/フィート2の電極積立銅,0.5オンス/フィート2の電極積立銅,0.5オンス/フィート2の電極積立銅,0.5オンス/フィート2の電極積立銅,0.5オンス/フィート2の電極積立銅,0.5オンス/フィート2の電極積立銅,0.5オンス/フィート2の電極積立銅,0.5オンス/フィート2の電極積立銅,0.5オンス/フィート2の電極積立銅,0.5オンス/フィート2の電極積立銅,0.5オンス/フィート2の電極積立銅,0.5オンス/フィート2の電極積立銅,0.5オンス/フィート2の電極積立銅,0.5オンス/フィート2の電極積立銅,0.5オンス/フィート2の電極積5オンス/フィート2から1オンス/フィート2の逆処理された電極堆積銅RT/デュロイド6002ラミネートは,アルミ,銅,銅プレート,および抵抗型ホイールで塗装されている.
RT/duroid 6002 のユニークな特性に特に適したアプリケーションは,アンテナ,インターレイヤ接続を持つ複雑な多層回路,厳しい環境で動作する航空宇宙設計用のマイクロ波回路RT/duroid 6002ラミナットは UL 認定の 94V-0 (垂直燃焼性試験) による分類です.
|
ダイレクトリ常数, εr プロセス |
2.94 ± 004 | Z | - | 10GHz/23°C | IPC-TM-6502.5.5.5 |
| [2] 変電常数, εr 設計 | 2.94 | 8GHzから40GHz |
異なる相長 方法 |
||
| 消耗因子,TAN δ | 0.0012 | Z | - | 10 GHz/23°C | IPC-TM-6502.5.5.5 |
| 熱係数 εr | +12 | Z | ppm/°C |
10 GHz 0〜100°C |
IPC-TM-6502.5.5.5 |
| 容積抵抗性 | 106 | Z | モームcm | A について | ASTM D257 |
| 表面抵抗性 | 107 | Z | ほら | A について | ASTM D257 |
| 張力モジュール | 828 (120) | X,Y | MPa (kpsi) |
23°C |
ASTM D638 |
| 極限 の ストレス | 6.9 (1.0) | X,Y | MPa (kpsi) | ||
| 究極 の ストレス | 7.3 | X,Y | % | ||
| 圧縮モジュール | 2482 (360) | Z | MPa (kpsi) | ASTM D638 | |
| 水分吸収 | 0.02 | - | % | D48/50 |
IPC-TM-6502.6.2.1 ASTM D570 |
| 熱伝導性 | 0.60 | - | W/m/K | 80°C | ASTM C518 |
|
コэффициент 熱膨張 (−55〜288°C) |
16 16 24 |
X について Y Z |
ppm/°C |
23°C/50% RH |
IPC-TM-650 2 試行錯誤した4.41 |
| Td | 500 | °CTGA | ASTM D3850 | ||
| 密度 | 2.1 | gm/cm3 | ASTM D792 | ||
| 特定熱量 | 0.93 (0.22) | - | J/g/K (BTU/lb/°F) | - | 計算した |
| 銅皮 | 8.9 (1.6) | パウンド/イン (N/mm) | IPC-TM-650 2 試行錯誤した4.8 | ||
| 炎症性 | V-O | UL94 | |||
| 鉛のないプロセスは互換性がある | はい |
| スタンダード 厚さ スタンダード パネル サイズ スタンダード 覆い物 | ||
|
0.010 ′′ (0.252mm) +/- 0.0007 ′′ 0.020 ′′ (0.508mm) +/- 0.0010 ′′ 0.030 ′′ (0.762mm) +/- 0.0010 ′′ 0.060 (~1.524mm) +/- 0.0020
|
18×12×457×305mm 18×24×457×610mm
|
電子堆積された銅製フィルム半オンス (18μm)HH/HH 1オンス (35μm)H1/H1 ローリング 銅 フィルム 半オンス (18μm)AH/AH 1オンス (35μm)A1/A1
|
|
|
