| MOQ: | 1個 |
| 価格: | USD9.99-99.99 |
| 標準パッケージ: | 真空袋+カートン |
| 配達期間: | 8～9営業日 |
| 決済方法: | T/T |
| 供給能力: | 5000PCS/月 |

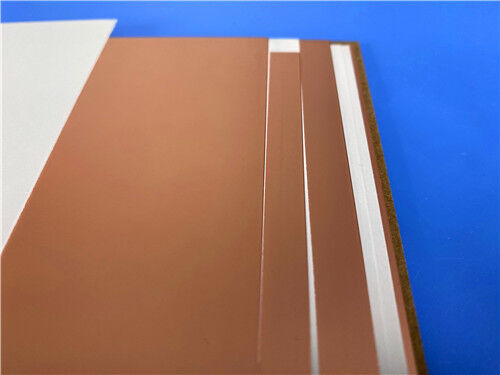

F4BM255は、科学的に配合されたプロセスと厳格なプレス技術により、ガラス繊維クロス、ポリテトラフルオロエチレン（PTFE）樹脂、PTFEフィルムを使用して製造されています。F4Bと比較して電気的性能が向上しており、主に誘電率範囲の広さ、誘電損失の低さ、絶縁抵抗の増加、安定性の向上に反映されており、類似の国際製品の代替品として適しています。
F4BMとF4BMEは同じ誘電体層を共有していますが、使用される銅箔が異なります。F4BMはED銅箔と組み合わされており、PIM要件のない用途に適しています。
F4BMとF4BMEは、PTFEとガラス繊維クロスの比率を調整することで、正確な誘電率制御を実現し、低損失を確保しながら材料の寸法安定性を向上させています。誘電率が高いほどガラス繊維の比率が高くなり、寸法安定性が向上し、熱膨張係数（CTE）が低下し、熱ドリフト性能が向上し、誘電損失が相対的に増加します。
製品の特徴
主な用途
| 製品技術パラメータ | 製品モデルとデータシート | |||
| 製品の特徴 | 試験条件 | 単位 | F4BM255 | |
| 誘電率（代表値） | 10GHz | / | 2.55 | |
| 誘電率許容差 | / | / | ±0.05 | |
| 損失タンジェント（代表値） | 10GHz | / | 0.0013 | |
| 20GHz | / | 0.0018 | ||
| 誘電率温度係数 | -55℃～150℃ | PPM/℃ | -110 | |
| 剥離強度 | 1オンス F4BM | N/mm | >1.8 | |
| 1オンス F4BME | N/mm | >1.6 | ||
| 体積抵抗率 | 標準条件 | MΩ・cm | ≥6×10^6 | |
| 表面抵抗率 | 標準条件 | MΩ | ≥1×10^6 | |
| 絶縁破壊電圧（Z方向） | 5KW, 500V/s | KV/mm | >25 | |
| 絶縁破壊電圧（XY方向） | 5KW, 500V/s | KV | >34 | |
| 熱膨張係数 | XY方向 | -55℃～288℃ | ppm/℃ | 16, 21 |
| Z方向 | -55℃～288℃ | ppm/℃ | 173 | |
| 熱応力 | 260℃, 10秒, 3回 | 剥離なし | ||
| 吸水率 | 20±2℃, 24時間 | % | ≤0.08 | |
| 密度 | 室温 | g/cm3 | 2.25 | |
| 長期動作温度 | 高温・低温チャンバー | ℃ | -55～+260 | |
| 熱伝導率 | Z方向 | W/(M・K) | 0.33 | |
| PIM | F4BMEのみ適用 | dBc | ≤-159 | |
| 難燃性 | / | UL-94 | V-0 | |
| 材料組成 | / | / |
PTFE, ガラス繊維クロス F4BMはED銅箔と、F4BMEはリバース処理（RTF）銅箔と組み合わされています。 |
|
|
|
