| MOQ: | 1個 |
| 価格: | USD9.99-99.99 |
| 標準パッケージ: | 真空袋+カートン |
| 配達期間: | 8～9営業日 |
| 決済方法: | T/T |
| 供給能力: | 5000PCS/月 |

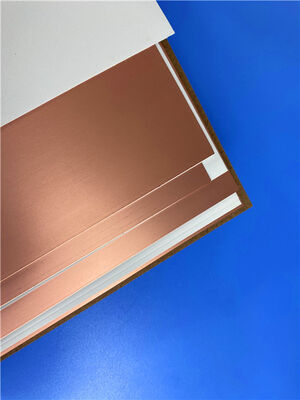

TLX-7は、誘電率（Dk）2.6のPTFEガラス繊維ラミネートで、様々な厚さと銅クラッドオプションが利用可能です。低層数マイクロ波アプリケーション向けに特別に設計されており、RF回路設計のための信頼性の高い汎用性の高いプラットフォームを提供します。
レーダーシステム、モバイル通信インフラ、マイクロ波テスト機器、伝送デバイス、および幅広いRFコンポーネントでの使用に理想的です。TLX-7は、マイクロ波基板業界で実績のある主力製品として機能します。織りガラス繊維構造は、重要な機械的補強を提供し、以下のような要求の厳しい環境での堅牢な性能を保証します。
- 宇宙打ち上げ中に高振動を受けるハウジングに取り付けられたPWBのクリープ抵抗
- エンジンモジュールの高温耐久性
- 宇宙搭載電子機器の耐放射線性（NASAの低アウトガス材料データベースを参照）
- 海軍アンテナシステムの極端な海洋条件への耐性
- 航空機搭載高度計アプリケーションにおける広い温度変動に対する安定した電気的および機械的性能
この材料の広い誘電率範囲は、カプラー、パワースプリッター、コンバイナー、アンプ、アンテナ、その他の重要なRFコンポーネントの効率的な製造もサポートします。
利点
- PCBにおける優れたPIM性能（通常-160 dBc未満で測定）
- 長期信頼性のための優れた機械的および熱的特性
- 周波数および温度に対する低く安定した誘電率
- 一貫した製造のための優れた寸法安定性
- 最小限の吸湿性（<0.1%）
- 反復可能なインピーダンス性能のための厳密に制御されたDk
- 低い損失係数（Df）による信号損失の低減
- UL 94 V-0難燃性等級
- 低層数マイクロ波設計向けに最適化
アプリケーション
- 通信およびレーダーシステムのアンテナ
- ミキサー、スプリッター、フィルター、コンバイナー
- 安定した電気的性能を必要とするパッシブRFコンポーネント
| 仕様 | Dk |
誘電体厚さ インチ mm |
|
| TLX-0 | 2.45 ± 0.04 | 0.0050 - 0.250 | 0.127 - 6.35 |
| TLX-9 | 2.50 ± 0.04 | 0.0020 - 0.250 | 0.05 - 6.35 |
| TLX-8 | 2.55 ± 0.04 | 0.0025 - 0.250 | 0.064 - 6.35 |
| TLX-7 | 2.60 ± 0.04 | 0.0035 - 0.250 | 0.089 - 6.35 |
| TLX-6 | 2.65 ± 0.04 | 0.0035 - 0.250 | 0.089 - 6.35 |
|
利用可能なシートサイズ インチ / mm |
|
| 12 x 18 | 304 x 457 |
| 16 x 18 | 406 x 457 |
| 18 x 24 | 457 x 610 |
| 16 x 36 | 406 x 914 |
| 24 x 36 | 610 x 914 |
| 18 x 48 | 457 x 1220 |
| 36 x 48 | 914 x 1220 |
|
|
