| MOQ: | 1個 |
| 価格: | USD9.99-99.99 |
| 標準パッケージ: | 真空袋+カートン |
| 配達期間: | 8～9営業日 |
| 決済方法: | T/T |
| 供給能力: | 5000PCS/月 |

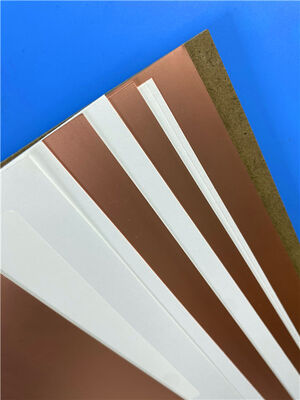

RT/duroid 6202は,低損失,低介電常量ラミネートとして作製された高周波回路材料です.機械的信頼性 と 電気的安定性 の 両方 を 要求 する 複雑な 微波 構造 を 設計 する ため に 必須 な 優れた 電気 的 と 機械 的 特性 を 提供 し て い ます.
限られた織物ガラス補強材の導入により,優れた寸法安定性 (0.05~0.07ミリ/インチ) が確保される.位置容赦が狭いため,二重エッチングの必要性をなくす..
コーティングオプションとダイエレクトリック厚さ
電子積層とローリングされた銅製のフィルムコーティングの両方,半オンスから2オンス/フィートまで.²0,005"から0,060" (0,127から1,524mm) のダイレクトリック厚さで利用できます.
特徴 と 益
典型的な用途
|
資産 変電常数 ε r |
典型的な 価値 2.94 ± 0.04 [3] |
方向性 Z |
単位
- |
条件 10GHz/23°C |
試験方法 IPC-TM-6502.5.5.5 |
| 消耗因子,TAN δ | 0.0015 | Z | - | 10 GHz/23°C | IPC-TM-6502.5.5.5 |
| 熱係数 εr | +5 | Z | ppm/°C |
10 GHz -50〜+150°C |
IPC-TM-6502.5.5.5 |
| 容積抵抗性 | 106 | Z | モームcm | A について | ASTM D257 |
| 表面抵抗性 | 109 | Z | ほら | A について | ASTM D257 |
| 張力モジュール | 1007 (146) | X,Y | MPa (kpsi) |
23°C |
ASTM D638 |
| 極限 の ストレス | 30 (4.3) | X,Y | MP (KPSI) | ||
| 究極 の ストレス | 4.9 | X,Y | % | ||
| 圧縮モジュール | 1035 (150) | Z | MPa (kpsi) | ASTM D638 | |
| 水分吸収 | 0.04 | - | % |
D23/24 D48/50 |
IPC-TM-6502.6.2.1 ASTM D570 |
| 熱伝導性 | 0.68 | - | W/m/K | 80°C | ASTM C518 |
|
熱力系数 膨張 (−55 °C~288 °C) |
15 15 30 |
X について Y Z |
ppm/°C |
23°C/50% RH |
IPC-TM-650 2 試行錯誤した4.41 |
| 次元安定性 | 0.07 | X,Y | mm/m (ミリ/インチ) | エッチ後 +E/150 | IPC-TM-6502.4.3.9 |
| Td | 500 | °CTGA | ASTM D3850 | ||
| 密度 | 2.1 | gm/cm3 | ASTM D792 | ||
| 特定熱量 | 0.93 (0.22) | - | J/g/K (BTU/lb/°F) | - | 計算した |
| 銅皮 | 9.1 (1.6) | パウンド/イン (N/mm) | IPC-TM-650 2 試行錯誤した4.8 | ||
| 炎症性 | V-O | UL 94 | |||
| 鉛のないプロセスに適合する | はい |
|
|
