| MOQ: | 1個 |
| 価格: | USD9.99-99.99 |
| 標準パッケージ: | 真空袋+カートン |
| 配達期間: | 8～9営業日 |
| 決済方法: | T/T |
| 供給能力: | 5000PCS/月 |

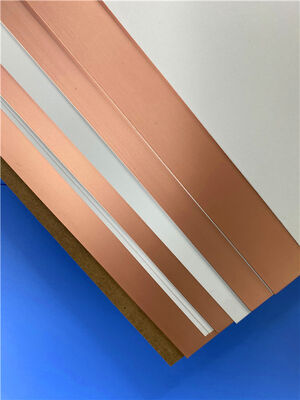

F4BTMSシリーズはF4BTMシリーズのアップグレードされた製品で,材料配列と製造プロセスにおける技術的突破を取り入れています.材料にかなりの量のセラミックが加わります超薄で超細いガラス繊維で強化され 材料性能が大幅に向上し 介電常数範囲が広くなります信頼性の高い材料で,類似した外国製品に代用できる.
強化用には少量の超薄で超細いガラス繊維が用いられ,大量の特殊ナノセラミックスとPTFE樹脂が均質な混合物として使われています電磁波伝播時のガラス繊維効果を最小限に抑える材料のアニゾトロピをX/Y/Z方向に低下させ,使用可能な周波数を増加させ,電力の強度を向上させ,熱伝導性を向上させるこの材料は,熱膨張の低系数と安定した介電温度特性を表しています.
F4BTMSシリーズは,コンダクターの損失を軽減し,優れた殻強度を提供するRTF低プロファイル銅ホイールで標準搭載されています.銅またはアルミ基板と組み合わせることができます.F4BTMS294は,レジスティブフィルムラミナットを形成するために埋め込まれた50Ω抵抗銅ホイールと組み合わせることができます.
材料の優れた機械的および物理的特性により,多層,高多層,高低層,高低層,高低層,高低層,高低層,高低層,高低層,高低層,高低層,高低層,高低層,高低層,バックプレンの製造また,密小穴と細線加工でも優れた加工性を示しています.
製品の特徴
- 絶好のバッチ対バッチ一貫性を持つ電解常数に対する厳しい耐久性
- 超低解電損失
- 安定した電解常数と低損失値 40 GHz までの周波数で,相感應アプリケーションに適しています
- 温度変動に対する優れた介電常量と損失性能, -55°Cから150°Cまでの安定周波数と相性
- 良質な放射線耐性,電解放射線に曝された後に安定した介電性および物理的性質を維持
- 低脱ガス性能,真空条件下における材料の揮発性特性に関する標準方法によって試験された空間の真空脱ガス要求を満たす
- X,Y,Z方向での低熱膨張係数,次元的な熱安定性とプラテッド透孔信頼性を保証
- 熱伝導性が向上し,より高い電力のアプリケーションに適しています
- 優れた寸法安定性
- 水吸収が低い
典型的な用途
- 航空宇宙機器,宇宙,キャビン機器
- マイクロ波およびRFアプリケーション
- レーダー,軍事レーダー
- フィードネットワーク
- 段階感知アンテナ,段階配列アンテナ
- 衛星通信 など
| 製品の技術パラメータ | 製品モデルとデータシート | ||
| 製品の特徴 | 試験条件 | ユニット | F4BTMS294 |
| ダイレクトリ常数 (典型) | 10GHz | / | 2.94 |
| 変電圧の常容量 | / | / | ±004 |
| 介電常数 (設計) | 10GHz | / | 2.94 |
| 損失タンゲント (典型) | 10GHz | / | 0.0012 |
| 20GHz | / | 0.0014 | |
| 40GHz | / | 0.0018 | |
| 変電式恒温系数 | -55°C~150°C | PPM/°C | -20歳 |
| 皮の強さ | 1 OZ RTF 銅 | N/mm | >1.2 |
| 容積抵抗性 | 標準条件 | MΩ.cm | ≥1×10^8 |
| 表面抵抗性 | 標準条件 | MΩ | ≥1×10^8 |
| 電気強度 (Z方向) | 5KW,500V/s | KV/mm | >40 |
| 断定電圧 (XY方向) | 5KW,500V/s | KV | >48 |
| 熱膨張係数 (X,Y方向) | -55°C~288°C | ppm/oC | 1012 |
| 熱膨張係数 (Z方向) | -55°C~288°C | ppm/oC | 22 |
| 熱ストレス | 260°C 10秒,3回 | / | デラミネーションなし |
| 水吸収 | 20±2°C 24時間 | % | 0.02 |
| 密度 | 室温 | g/cm3 | 2.25 |
| 長期使用温度 | 高低温室 | °C | -55+260 |
| 熱伝導性 | Z方向 | W/(M.K) | 0.58 |
| 炎症性 | / | UL-94 | V-0 |
| 材料の組成 | / | / | PTFE 超薄・超細質のガラス繊維 陶器 |
|
|
