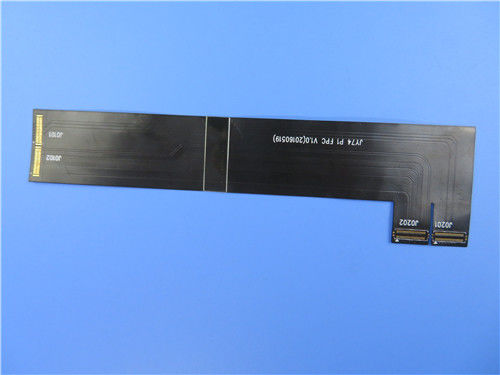

GPSの運行PI基質黒いはんだのマスクが付いている適用範囲が広いPCB板

GPSの運行PI基質黒いはんだのマスクが付いている適用範囲が広いPCB板

MOQ: 1pcs
価格: USD9.99-99.99
標準パッケージ: 真空bags+Cartons
配達期間: 8-9仕事日
決済方法: T/T
供給能力: 1ヶ月あたりの5000pcs
詳細情報
起源の場所
中国
ブランド名
Bicheng
証明
UL, ISO9001, IATF16949
モデル番号
BIC-272.V1.0
基材:
ペット
層の計算:
2つの層
PCBの厚さ:
0.25mm
PCBのサイズ:
32.35 x 68.17mm
Coverlay:
黒い
シルクスクリーン:
白い
銅の重量:
1OZ
表面の終わり:
液浸の金
ハイライト:

GPSの運行適用範囲が広いPCB板

,

PIの基質適用範囲が広いPCB板

,

PIの基質の屈曲のプリント基板

製品説明

黒いはんだのマスクが付いているPIの基質およびGPSの運行のための液浸の金で造られる二重層適用範囲が広いPCB

(FPCは顧客用プロダクト、映像であり示されている変数は参照のためちょうどである)

概説

これはタイプのVoipシステムの適用のための適用範囲が広いプリント回路である。それは厚い0.25mmに層2つFPCである。基礎積層物はGerber供給されたデータを使用してIPC 6012のクラス2ごとにITEQのそれから製造したある。

変数およびデータ用紙

適用範囲が広いPCBのサイズ 32.35 x 68.17mm
層の数 2
板タイプ 適用範囲が広いPCB
板厚さ 0.25mm
板材料 ペット25µm
板物質的な製造者 ITEQ
板材料のTgの価値 60
PTHのCUの厚さ 20のµm
内部のIayerのCUのthicknes N/A
表面のCUの厚さ 35 µm
Coverlay色 黒い
Coverlayの数 2
Coverlayの厚さ 25 µm
補強剤材料 いいえ
補強剤の厚さ N/A
タイプのシルクスクリーン インク IJR-4000 MW300
シルクスクリーンの製造者 TAIYO
シルクスクリーンの色 白い
シルクスクリーンの数 2
Coverlayのテストの皮をむくこと peelable無し
伝説の付着 3Mの90℃はMin.の3回後の皮テストしない
表面の終わり 液浸の金
ニッケル/金の厚さ Au:0.03µm (Min.);NI 2-4µm
RoHSは要求した はい
Famability 94-V0
熱衝撃テスト パス、-25℃±125℃、1000の周期。
熱圧力 パス、300±5℃、10秒、3つの周期。薄片分離無し、水ぶくれが生じること。
機能 100%のパスの電気テスト
技量 IPC-A-600H及びIPC-6013Cのクラス2との承諾

GPSの運行PI基質黒いはんだのマスクが付いている適用範囲が広いPCB板 0

GPSの運行PI基質黒いはんだのマスクが付いている適用範囲が広いPCB板 1

特徴および利点

優秀な柔軟性

容積の減少

重量の軽減

アセンブリの一貫性

高められた信頼性

はんだ付けされる端は全である場合もある

安価

処理の継続

最低順序量および安価サンプル無し。

速い調達期間:3-5日

適用

表示バックライト、自動車GPS運行屈曲板、産業調査し、地図を描く器械

適用範囲が広い回路の部品

適用範囲が広い回路は銅ホイル、coverlayおよび付着力誘電性substrate+から成っている。

銅ホイルは2つのタイプの銅で利用できる:EDの銅およびRAの銅。

EDの銅は堅いプリント基板に使用する銅ホイルと同様に作り出されるエレクトロ沈殿させた(ED)銅ホイルである。これはまたすなわち、銅ホイルが基材と結ばれるときよりよい付着を保障する1つの側面のわずかに粗雑面があることを銅が「扱われる」ことを意味する。

RAの銅はインゴットに溶け、投げられる電気分解によって沈殿させた陰極の銅から作り出される転がされ、アニールされた銅ホイルである。インゴットは最初つや出しある特定のサイズへそして製粉されるすべての表面でである。銅はそして望ましい厚さが得られるまで、冷間圧延され、アニールされる。

銅ホイルは12、18、35および70 μmの厚さで利用できる。

誘電性の基質のために利用でき、coverlay最も公有地はpolyimideのフィルムである。この材料はまたcoverlayように使用することができる。Polyimideは下記に示されるように特徴のために適用範囲が広い回路のために最も適する:

高温抵抗は適用範囲が広い回路を損なわないで操作をはんだ付けすることを割り当てる

非常によい電気特性

よい化学抵抗

Polyimideは12.5、20、25および50 μmの厚さで利用できる。

堅いプリント基板のための基礎積層物は基材、ラミネーションの間にprepreg材料から付着力に来ることとともに薄板になる銅ホイルである。これへの反対はフィルム材料への銅ホイルのラミネーションが付着力システムによって達成される適用範囲が広い回路である。付着力の2つの主システム、即ち熱可塑性およびthermoset接着剤の間で区別することは必要である。選択は処理と部分的に終了する適用範囲が広い回路の適用によって部分的に定まる。

GPSの運行PI基質黒いはんだのマスクが付いている適用範囲が広いPCB板 2

GPSの運行PI基質黒いはんだのマスクが付いている適用範囲が広いPCB板 3

推奨する製品
製品
商品の詳細
GPSの運行PI基質黒いはんだのマスクが付いている適用範囲が広いPCB板
MOQ: 1pcs
価格: USD9.99-99.99
標準パッケージ: 真空bags+Cartons
配達期間: 8-9仕事日
決済方法: T/T
供給能力: 1ヶ月あたりの5000pcs
詳細情報
起源の場所
中国
ブランド名
Bicheng
証明
UL, ISO9001, IATF16949
モデル番号
BIC-272.V1.0
基材:
ペット
層の計算:
2つの層
PCBの厚さ:
0.25mm
PCBのサイズ:
32.35 x 68.17mm
Coverlay:
黒い
シルクスクリーン:
白い
銅の重量:
1OZ
表面の終わり:
液浸の金
最小注文数量:
1pcs
価格:
USD9.99-99.99
パッケージの詳細:
真空bags+Cartons
受渡し時間:
8-9仕事日
支払条件:
T/T
供給の能力:
1ヶ月あたりの5000pcs
ハイライト

GPSの運行適用範囲が広いPCB板

,

PIの基質適用範囲が広いPCB板

,

PIの基質の屈曲のプリント基板

製品説明

黒いはんだのマスクが付いているPIの基質およびGPSの運行のための液浸の金で造られる二重層適用範囲が広いPCB

(FPCは顧客用プロダクト、映像であり示されている変数は参照のためちょうどである)

概説

これはタイプのVoipシステムの適用のための適用範囲が広いプリント回路である。それは厚い0.25mmに層2つFPCである。基礎積層物はGerber供給されたデータを使用してIPC 6012のクラス2ごとにITEQのそれから製造したある。

変数およびデータ用紙

適用範囲が広いPCBのサイズ 32.35 x 68.17mm
層の数 2
板タイプ 適用範囲が広いPCB
板厚さ 0.25mm
板材料 ペット25µm
板物質的な製造者 ITEQ
板材料のTgの価値 60
PTHのCUの厚さ 20のµm
内部のIayerのCUのthicknes N/A
表面のCUの厚さ 35 µm
Coverlay色 黒い
Coverlayの数 2
Coverlayの厚さ 25 µm
補強剤材料 いいえ
補強剤の厚さ N/A
タイプのシルクスクリーン インク IJR-4000 MW300
シルクスクリーンの製造者 TAIYO
シルクスクリーンの色 白い
シルクスクリーンの数 2
Coverlayのテストの皮をむくこと peelable無し
伝説の付着 3Mの90℃はMin.の3回後の皮テストしない
表面の終わり 液浸の金
ニッケル/金の厚さ Au:0.03µm (Min.);NI 2-4µm
RoHSは要求した はい
Famability 94-V0
熱衝撃テスト パス、-25℃±125℃、1000の周期。
熱圧力 パス、300±5℃、10秒、3つの周期。薄片分離無し、水ぶくれが生じること。
機能 100%のパスの電気テスト
技量 IPC-A-600H及びIPC-6013Cのクラス2との承諾

GPSの運行PI基質黒いはんだのマスクが付いている適用範囲が広いPCB板 0

GPSの運行PI基質黒いはんだのマスクが付いている適用範囲が広いPCB板 1

特徴および利点

優秀な柔軟性

容積の減少

重量の軽減

アセンブリの一貫性

高められた信頼性

はんだ付けされる端は全である場合もある

安価

処理の継続

最低順序量および安価サンプル無し。

速い調達期間:3-5日

適用

表示バックライト、自動車GPS運行屈曲板、産業調査し、地図を描く器械

適用範囲が広い回路の部品

適用範囲が広い回路は銅ホイル、coverlayおよび付着力誘電性substrate+から成っている。

銅ホイルは2つのタイプの銅で利用できる:EDの銅およびRAの銅。

EDの銅は堅いプリント基板に使用する銅ホイルと同様に作り出されるエレクトロ沈殿させた(ED)銅ホイルである。これはまたすなわち、銅ホイルが基材と結ばれるときよりよい付着を保障する1つの側面のわずかに粗雑面があることを銅が「扱われる」ことを意味する。

RAの銅はインゴットに溶け、投げられる電気分解によって沈殿させた陰極の銅から作り出される転がされ、アニールされた銅ホイルである。インゴットは最初つや出しある特定のサイズへそして製粉されるすべての表面でである。銅はそして望ましい厚さが得られるまで、冷間圧延され、アニールされる。

銅ホイルは12、18、35および70 μmの厚さで利用できる。

誘電性の基質のために利用でき、coverlay最も公有地はpolyimideのフィルムである。この材料はまたcoverlayように使用することができる。Polyimideは下記に示されるように特徴のために適用範囲が広い回路のために最も適する:

高温抵抗は適用範囲が広い回路を損なわないで操作をはんだ付けすることを割り当てる

非常によい電気特性

よい化学抵抗

Polyimideは12.5、20、25および50 μmの厚さで利用できる。

堅いプリント基板のための基礎積層物は基材、ラミネーションの間にprepreg材料から付着力に来ることとともに薄板になる銅ホイルである。これへの反対はフィルム材料への銅ホイルのラミネーションが付着力システムによって達成される適用範囲が広い回路である。付着力の2つの主システム、即ち熱可塑性およびthermoset接着剤の間で区別することは必要である。選択は処理と部分的に終了する適用範囲が広い回路の適用によって部分的に定まる。

GPSの運行PI基質黒いはんだのマスクが付いている適用範囲が広いPCB板 2

GPSの運行PI基質黒いはんだのマスクが付いている適用範囲が広いPCB板 3
