| 基礎材料: | FR-4 | 層数: | 8つの層 |
|---|---|---|---|
| PCB 厚さ: | 1.6mm +/-0.16 | PCBのサイズ: | 215 x 212mm=1PCS |
| 溶接マスク: | 緑色 | シルクスクリーン: | ホワイト |
| 銅の重量: | 内側1オンス,外側0.5オンス | 表面塗装: | 浸水金 |
| ハイライト: | 速い回転FR4 PCB板,液浸の金Fr4 PCB板,FR4速い回転PCB |
||

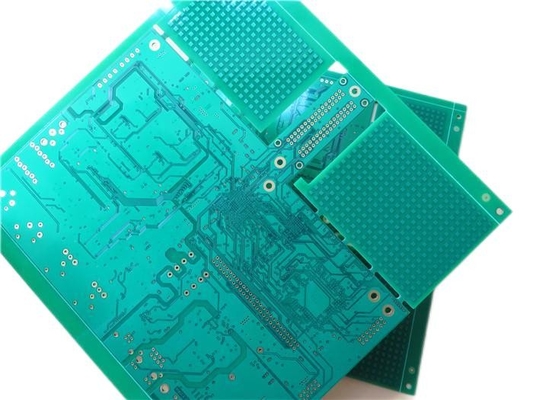

多層印刷回路板8層のPCBその 基礎 に 築か れ た Tg175°C FR-4 浸水金
(印刷回路ボードはカスタム製の製品であり,表示された写真とパラメータは参照のためにのみ)
1.1 一般的な説明
これは,FR-4 Tg175°C基板で作られた 8層プリント回路ボードの一種で,衛星ラジオの適用のために作られています.緑色溶接マスク (Taiyo) に白色のシルクスクリーン (Taiyo) とパッドに浸し金 (Immersion gold) で 6 mm 厚い. ベース材料は台湾ITEQから1パネルあたり1PCBを供給しています. 供給されたゲルバーデータを使用してIPC6012クラス2で製造されています. 各25パネルは出荷のために梱包されています.
1.2 特徴と特徴e合っている
1高Tg材料はRoHSに準拠し,高熱信頼性のニーズに適しています.
2浸し金には高溶接性があり,回路板のストレージがなく,PCB表面の汚染が少なくなります.
3. 定時配達. 98%以上の定時配達率
4. 30000m2の生産能力が毎月
518年以上の経験
6強力なPCB能力が 開発,販売,マーケティングを支援します
7レイヤーHDIPCBなど
8国際的な承認
1.3 PCBの仕様
| PCB の サイズ | 215 x 212mm = 1PCS |
| 板のタイプ | 多層PCB |
| 層数 | 8層 |
| 表面マウント部品 | はい |
| 穴 の 部品 を 通し て | はい |
| レイヤースタック | 銅 ------- 18um ((0.5oz) +プレートTOP層 |
| プレプレグ 7628 ((43%) 0.195mm | |
| 銅 ------- 35um ((1オンス) 中層 1 | |
| FR-4 0.2mm | |
| 銅 ------- 35um ((1oz) 中層2 | |
| プレプレグ 7628 ((43%) 0.195mm | |
| 銅 ------- 35um ((1oz) 中層3 | |
| FR-4 0.2mm | |
| 銅 ------- 35um ((1oz) 中層4 | |
| プレプレグ 7628 ((43%) 0.195mm | |
| 銅 ------- 35um ((1オンス) 中層5 | |
| FR-4 0.2mm | |
| 銅 ------- 35um ((1オンス) 中層6 | |
| プレプレグ 7628 ((43%) 0.195mm | |
| 銅 ------- 18um ((0.5oz) +プレート BOT 層 | |
| テクノロジー | |
| 最小の痕跡と空間: | 4ml/4ml |
| 最小/最大穴: | 0.3/3.2mm |
| 異なる穴の数: | 18 |
| 穴数: | 11584 |
| 磨いたスロット数: | 2 |
| 内部切断数: | 0 |
| 阻力制御: | ありません |
| 金色の指の番号: | 0 |
| 板材 | |
| エポキシガラス: | FR-4 TG170°C,er<5.4.IT-180 ITEQ 提供 |
| 末尾のホイール外側: | 1オンス |
| ファイナルホイール内側: | 1オンス |
| PCBの最終高さ: | 1.6mm ±016 |
| 塗装とコーティング | |
| 表面塗装 | 浸水金 (32.1%) 0.05μm 3μmニッケル |
| 溶接マスク 適用: | 上と下 12ミクロン最低 |
| 溶接マスクの色: | 緑色,PSR-2000 KX700G,タイヨが供給している |
| 溶接マスクタイプ: | LPSM |
| 形状/切断 | ルーティング,スタンプの穴 |
| 標識 | |
| コンポーネント伝説の側面 | トップとボトム |
| 部品レジェンドの色 | ホワイト,S-380W,タイヨ 供給 |
| 製造者名またはロゴ: | ボードにマークされ,指揮者と脚の自由エリア |
| VIA | 穴 (PTH) を塗り,最小サイズは0.3mmです. |
| 燃やす可能性の評価 | UL 94-V0 承認基準 |
| 次元容量 | |
| 輪郭の寸法: | 0.0059" |
| 板の塗装: | 0.0029" |
| ドリルの許容量: | 0.002 " |
| テスト | 100% 送料前の電気テスト |
| 提供される美術品の種類 | メールファイル,ゲルバー RS-274-X,PCBDOCなど |
| サービスエリア | 世界中で 世界的に |
1.4申請
Wi-Fi 範囲拡張器
CCTVシステム
衛星通信
5G 速度
ルーター WiFi 4G
ソーラーパネルインバーター
GPS 追跡 システム
埋め込みプロセッサ
PLC プログラム
電話システム
1.5 ガラスの移行温度 (Tg)
樹脂システムの熱特性には,常に°Cで表されるガラス移行温度 (Tg) が特徴である.最も一般的に使用される特性とは熱膨張である.膨張と温度を測定するときにTg は,膨張曲線の平面と急面の接点の交差点によって決定される. グラス移行温度以下では,Tg は,エポキシ樹脂は硬くてガラスのようで ガラスの移行温度を超えると 柔らかくゴム状になります
最も一般的に使用されるエポキシ樹脂 (FR-4級) の場合,ガラスの移行温度は 115-130°C の範囲にあります.ガラスの移行温度が簡単に超えられる. 板はZ軸方向に膨張し,穴の壁の銅を強調する.エポキシ樹脂の膨張はTgを超えると銅の約15〜20倍である.これは,壁の割れ目があるリスクを意味しています.穴の壁に樹脂が多くなるほど リスクは高くなります 玻璃の温度の下では エポキシと銅の膨張比は 3倍しかありません破裂するリスクはほとんどありません.
一般板のTgは130度以上,高Tgは一般的に170度以上,中Tgは約150度以上です.Tg ≥ 170 ° C の PCB 板は通常,高 Tg の PCB と呼ばれます.
1.6多層PTHPCBの製造プロセス (詰め込み)
(1) 毛皮を剃る
(2) 内層 ドライフィルム
(3) 内層のエッチング
(4) AOI 1
(5) ブラック酸化
(6). フライリング 輪郭 フレーム
(7) 内層掘削
(8) PTH 1
(9). 内層 乾燥膜
(10) パターン塗装 1
(11) 充填された経路
(12) 外層掘削
(13) PTH2
(14) パターン塗装 2
(15) 外層 乾燥膜
(16) 銅チンの電圧塗装
(17) 剥削とエッチング
(18) AOI 2
(19) 溶接マスク
(20). シルクスクリーン印刷
(21) 表面加工
(22) 電気試験
(23) プロリー・コンチューリング
(24) FQC
(25) パッケージ
(26) 配達
