多層RO4835ロジャースRF PCB板30mil ED銅

多層RO4835ロジャースRF PCB板30mil ED銅

MOQ: 1PCS
価格: USD9.99-99.99
標準パッケージ: 真空bags+Cartons
配達期間: 8-9仕事日
決済方法: T/T
供給能力: 1ヶ月あたりの5000pcs
詳細情報
起源の場所
中国
ブランド名
Bicheng
証明
UL, ISO9001, IATF16949
モデル番号
BIC-199.V1.0
基礎材料:
炭化水素の陶磁器の積層物
層数:
二重味方されたPCB、多層PCB、雑種PCB
PCBの厚さ:
4ミリ (0.102mm), 10.7ミリ (0.272mm), 20.7ミリ (0.526mm), 30.7ミリ (0.780mm), 60.7ミリ (1.542mm)
PCBのサイズ:
≤400mm × 500mm
溶接マスク:
緑色,黒色,青色,黄色など
銅の重量:
0.5oz (17μm), 1oz (35μm), 2oz (70μm)
表面塗装:
裸の銅、HASL、ENIG、液浸の銀、液浸の錫、OSP、純粋な金によってめっきされる等…
ハイライト:

RO4835ロジャースRF PCB板

,

RF PCB板30mil

,

EDの銅の多層マイクロウェーブPCB板

製品説明



ロジャース RO4835 高周波 PCB 10ミリ 20ミリ 30ミリ ED銅 10.7ミリ 20.7ミリ 30.7ミリ ロプロ銅

(印刷回路板はカスタム製の製品で,表示された写真とパラメータは参照のためにのみ)



一般説明

ロジャース RO4835基体は,高温でのより高い安定性を要求するアプリケーションのための抗酸化性高周波材料の一種である炭化水素セラミックラミナートである.他の炭化水素ベースの材料よりも酸化に耐性が高いRO4835ラミナットは,優れた高周波性能と低コストの回路製造を提供するように設計されています.RO4835材料は,RO4350Bラミネートとほぼ同一の電気的および機械的特性を提供します.顧客が長年成功して使ってきたものです



酸化は時間や温度とともに 熱耐性のあるラミネート材料に影響します酸化により,電解常量や電路基板の消耗因子がわずかに増加する.



資産 RO4835 方向性 単位 条件 試験方法
ダイレクトリコンスタンット,ε プロセス 3.48±005 Z - 10 GHz/23°C IPC-TM-650 2 試行錯誤した5.5.5 ストリップラインを固定
ダイレクトレクトル常数,ε設計 3.66 Z - 8〜40 GHz 分相長法
消耗因子 0.0037 Z - 10 GHz/23°C IPC-TM-650 2 試行錯誤した5.5.5
熱系数 ε +50 Z ppm/°C -100°C150まで°C IPC-TM-650 2 試行錯誤した5.5.5
容積抵抗性 5 × 108   MΩ.cm コンド A IPC-TM-650 2 試行錯誤した5.17.1
表面抵抗性 7 × 108   コンド A IPC-TM-650 2 試行錯誤した5.17.1
電力の強さ 30.2 ((755) Z Kv/mm ((v/ml)   IPC-TM-650 2 試行錯誤した5.6.2
張力モジュール 7780 (((1128) Y MPa (kS) RT 労働力 ASTM D 638
張力強度 136(19.7) Y MPa (kS) RT 労働力 ASTM D 638
折りたたみ力 186 (27)   パンプー (kpsi)   IPC-TM-650 2 試行錯誤した4.4
次元安定性 <0.5 X,Y mm/m
(ミリ/インチ)
エッチ+E2/150の後に°C IPC-TM-650 2 試行錯誤した4.39A
熱膨張係数 10
12
31
X について
Y
Z
ppm/°C -55歳°C288まで°C IPC-TM-650 2 試行錯誤した4.41
Tg >280   °CTMA A について IPC-TM-650 2 試行錯誤した4.24.3
Td 390   °CTGA   ASTM D 3850
熱伝導性 0.66   W/m/oK 80°C ASTM C518
水分吸収 0.05   % 48時間潜水 0.060"
サンプル温度 50
°C
ASTM D 570
密度 1.92   gm/cm3 23°C ASTM D 792
銅皮の強度 0.88 (5.0)   N/mm (pli) 溶接後 フロー 1オンス
EDC フィルム
IPC-TM-650 2 試行錯誤した4.8
炎症性 V-0       UL 94
鉛のないプロセス 互換性 そうだ



特徴 と 益

1性能に敏感で大量のアプリケーションのために設計された典型的な熱固性マイクロ波材料と比較して,酸化抵抗性が著しく向上しました.

2低負荷は優れた電気性能を示し,特に自動車用途に理想的な,より高い動作周波数での適用を可能にします.

3密度の高い電圧不変容量は制御されたインピーダンスの送電線につながります

4. 鉛のないプロセスに適合する結果,バブル化やデラミナーションがない

5低Z軸の拡張は,信頼性の高い穴を介して塗装

6低平面内膨張係数は,回路処理温度の範囲全体で安定しています.

7. CAF耐性



私たちのPCB能力 (RO4835)

PCB 材料: 炭化水素セラミックラミネート
名称: RO4835
ダイレクトリ常数: 3.48 (10 GHz)
消耗因子 0.0037 (10 GHz)
層数: 双面PCB,多層PCB,ハイブリッドPCB
銅の重量: 0.5oz (17μm), 1oz (35μm), 2oz (70μm)
介電体厚さ (ED銅) 6.6ミリ (0.168mm), 10ミリ (0.254mm), 20ミリ (0.508mm), 30ミリ (0.762mm), 60ミリ (1.524mm)
介電体厚さ (ロプロ銅) 4ミリ (0.102mm), 7.3ミリ (0.186mm), 10.7ミリ (0.272mm), 20.7ミリ (0.526mm), 30.7ミリ (0.780mm), 60.7ミリ (1.542mm)
PCB サイズ: ≤400mm × 500mm
溶接マスク: 緑色,黒色,青色,黄色,赤色など
表面塗装: 裸の銅,HASL,ENIG,浸透銀,浸透鉛,OSP,純金塗装など



典型的な用途:

1自動車用レーダーとセンサー

2ポイント対ポイントマイクロ波

3電力増幅器

4- レーダー

5RF部品

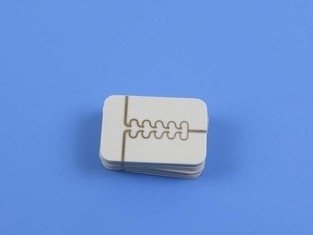

多層RO4835ロジャースRF PCB板30mil ED銅 0



多層RO4835ロジャースRF PCB板30mil ED銅 1



製品 適用:

1電気通信
2消費者電子機器
3セキュリティモニター
4自動車用電子機器
5スマートホーム
6産業用制御装置
7軍事・防衛

8自動車

9スマートホーム

10産業自動化

11医療機器

12新しいエネルギー

そしてこれからも
