| ハイライト: | PCBを積み重ねる,ロジャース RO4350B PCB素材,炭化水素セラミックラミネートPCB |
||
|---|---|---|---|

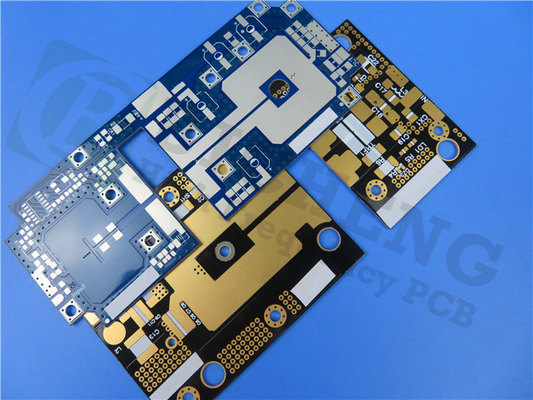

2層硬いPCBは 顧客の要求を満たすために 提供されていますタコニックRF-35TC高周波PCBはPTFEベースのセラミックで満たされたファイバーグラスラミネートで,低散布因子と高い熱伝導性を備えています.
極低な消耗因子である0.0011と高熱伝導性である0.87 W/mKは,特に電源増幅器の適用に適しています.熱は,トランジスタやコンデンサーなどのトランジスタやコンデンサーなどの表面マウントコンポーネントの両方からの伝送線から散布されます..
RF-35TC PCBは,X,Y,Z軸の熱膨張係数 (CTE) が非常に低い (それぞれ11,13および34ppm/°C).X軸とY軸の低いCTE値は,印刷フィルター内の微量元素間の重要な距離を維持するために重要です.低Z軸CTEと安定したDkは,狭帯と広い帯のオーバーレイカップラーの両方にとって重要です.
| RF-35TC 典型的な値 | |||||
| 資産 | 試験方法 | ユニット | 価値 | ユニット | 価値 |
| DK @10 GHz | IPC-650 2 試聴する5.5.5.1 (修正) | 3.5 | 3.5 | ||
| Tck(−30から120まで°C) | IPC-650 2 試聴する5.5.5.1 (修正) | ppm | 24 | ppm | 24 |
| Df @10 GHz | IPC-650 2 試聴する5.5.5.1 (修正) | 0.0011 | 0.0011 | ||
| ダイレクトリック分解 | IPC-650 2 試聴する5.6 (機内,油に2ピン) | kV | 56.7 | kV | 56.7 |
| 介電力強度 | ASTM D 149 (平面を通る) | V/ml | 570 | V/mm | 22,441 |
| 弧抵抗 | IPC-650 2 試聴する5.1 | 秒数 | 304 | 秒数 | 304 |
| 水分吸収 | IPC-650 2 試聴する6.2.1 | % | 0.05 | % | 0.05 |
| 折りたたみの強さ (MD) | ASTM D 790/IPC-650 2.4.4 | PSI | 12,900 | N/mm2 | 88.94 |
| 折りたたみの強さ (CD) | ASTM D 790/IPC-650 2.4.4 | PSI | 11,700 | N/mm2 | 80.67 |
| 張力強度 (MD) | ASTM D 3039/IPC-TM-650 2.4.19 | PSI | 9,020 | N/mm2 | 62.19 |
| 張力強度 (CD) | ASTM D 3039/IPC-TM-650 2.4.19 | PSI | 7,740 | N/mm2 | 53.37 |
| 断裂時の長さ (MD) | ASTM D 3039/IPC-TM-650 2.4.19 | % | 1.89 | N/mm | 1.89 |
| 断裂時の長さ (CD) | ASTM D 3039/IPC-TM-650 2.4.19 | % | 1.7 | % | 1.7 |
| ヤングのモジュール (MD) | ASTM D 3039/IPC-TM-650 2.4.19 | PSI | 667,000 | N/mm2 | 4,599 |
| ヤングのモジュール (CD) | ASTM D 3039/IPC-TM-650 2.4.19 | PSI | 637,000 | N/mm2 | 4,392 |
| プイソン比 (MD) | ASTM D 3039/IPC-TM-650 2.4.19 | 0.18 | 0.18 | ||
| ポイソン比 (CD) | ASTM D 3039/IPC-TM-650 2.4.19 | 0.23 | 0.18 | ||
| 圧縮モジュール | ASTM D 695 (第23号)°C) | PSI | 560,000 | N/mm2 | 3,861 |
| 折りたたみの強さ (MD) | ASTM D 790/IPC-650 2.4.4 | PSI | 1.46×106 | N/mm2 | 10,309 |
| 折りたたみの強さ (CD) | ASTM D 790/IPC-650 2.4.4 | PSI | 1.50×106 | N/mm2 | 10,076 |
| 剥離強度 (約1⁄2オンス.CVH) | IPC-650 2 試聴する4.8 (熱力ストレス) | インチ/ポンド | 7 | g/cm3 | 1.25 |
| 熱伝導性 (無着装)125°C) | ASTM F433 (保護された熱流量) | W/(mK) | 0.6 | W/(mK) | 0.6 |
| 熱伝導性 (C1/C1)125°C) | ASTM F433 (保護された熱流量) | W/(mK) | 0.92 | W/(mK) | 0.92 |
| 熱伝導性 (CH/CH)125°C) | ASTM F433 (保護された熱流量) | W/(mK) | 0.87 | W/(mK) | 0.87 |
| 次元安定 (MD) | IPC-650-2 について4.39秒5.4 (エッチの後) | ミル/イン | 0.23 | mm/M | 0.23 |
| 次元安定 (CD) | IPC-650-2 について4.39秒5.4 (エッチの後) | ミル/イン | 0.64 | mm/M | 0.64 |
| 次元安定 (MD) | IPC-650-2 について4.39秒5.5 (熱力ストレス) | ミル/イン | -0だった04 | mm/M | -0だった04 |
| 次元安定 (CD) | IPC-650-2 について4.39秒5.5 (熱力ストレス) | ミル/イン | 0.46 | mm/M | 0.46 |
| 表面抵抗性 | IPC-650 2 試聴する5.17.1 (高温後) | モームス | 8.33×107 | モームス | 8.33×107 |
| 表面抵抗性 | IPC-650 2 試聴する5.17.1 (湿度後) | モームス | 6.42×107 | モームス | 6.42×107 |
| 容積抵抗性 | IPC-650 2 試聴する5.17.1 (高温後) | モーム/cm | 5.19×108 | モーム/cm | 5.19×108 |
| 容積抵抗性 | IPC-650 2 試聴する5.17.1 (湿度後) | モーム/cm | 2.91×108 | モーム/cm | 2.91×108 |
| CTE (X軸) 25-260°C) | IPC-650 2 試聴する4.41/ASTM D 3386 | ppm/°C | 11 | ppm/°C | 11 |
| CTE (Y軸) (25-260)°C) | IPC-650 2 試聴する4.41/ASTM D 3386 | ppm/°C | 13 | ppm/°C | 13 |
| CTE (Z軸) 25-260°C) | IPC-650 2 試聴する4.41/ASTM D 3386 | ppm/°C | 34 | ppm/°C | 34 |
| 密度 | ASTM D 792 | g/cm3 | 2.35 | g/cm3 | 2.35 |
| 硬さ | ASTM D 2240 (海岸D) | 79.1 | 79.1 | ||
| 断裂時のストレイン (MD) | ASTM D 790/IPC-650 2.4.4 | % | 0.014 | % | 0.014 |
| ストレイン・アット・ブレイク (CD) | ASTM D 790/IPC-650 2.4.4 | % | 0.013 | % | 0.013 |
| 特定熱量 | ASTM E 1269-05,E 967-08,E 968-02 | (j/(g)°C) | 0.94 | (j/(g)°C) | 0.94 |
| Td(2% 減量) | IPC-650 2 試聴する4.24.6/TGA | oF について | 788 | °C | 420 |
| Td(体重減少 5%) | IPC-650 2 試聴する4.24.6/TGA | oF について | 817 | °C | 436 |
PCB材料は鉛のないプロセスと互換性があり,-40°Cから+85°Cの温度範囲内で動作することができ,厳しい環境での使用に最適です.スタックアップは35umの銅で完成したものです30mm (0.762mm) のRF-35電解体と35umの完成銅で,優れた信号完整性と性能を提供します.
構造の詳細には,ボードの寸法が110mm x 92mm (1PCS, +/- 0.15mm),最小の痕跡/スペースが5/5mls,最小の穴のサイズは0.35mmが含まれます.PCBには盲目または埋められたバイアスはありません.完成板の厚さは0.8mm.完成したCuの重量は1オンス (1.4ミリ) のすべての層であり,塗装厚さは1ミリである.ホットエア溶接レベル (HASL) の表面仕上げが使用されており,上部のシークレンは白色である.上部の溶接マスクは緑色ですPCBには溶接パッドにシルクスクリーンがないし,最高品質を保証するために100%電気テストが使用されています.
PCBには35つのコンポーネント,合計98つのパッド,61つのスルーホールパッド,37つの上部SMTパッド,0つの下部SMTパッド,104つのバイアス,および15のネットが含まれ,IPC-Class-2規格を満たしています.
バイチェンPCBでは,お客様の独特の要求を満たすことの重要性を理解しています. だからこそ,私たちは彼らの特定のニーズを満たすカスタムメイドPCBソリューションを提供しています.
Gerber RS-274-X アートワークは顧客によって提供されました. 私たちは彼らの特定の要求に応じて PCB を提供します. 私たちの PCB サービスは世界中で利用できます.技術的な問題やさらなる支援が必要な場合アイビーと sales10@bichengpcb.comで連絡してください
Bicheng PCBは,当社の顧客の特定のニーズを満たす 最高品質のカスタム製 PCBソリューションを提供することにコミットしていますあなたの要求を満たし,あなたの期待を上回るカスタマイズされたPCBソリューションを提供するために私たちを信頼してください. 私たちのカスタム製の2層硬いPCBソリューションについてもっと学び,最高レベルのパフォーマンスと信頼性を体験するために私たちと連絡してください.
