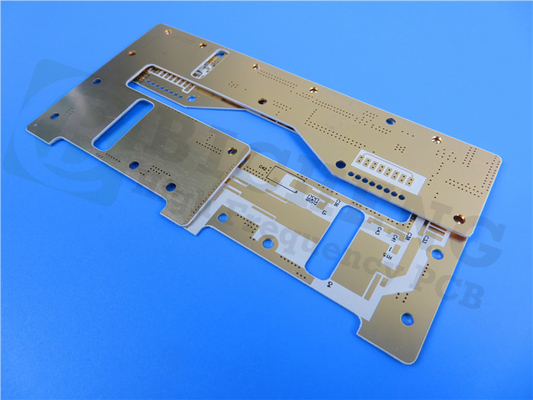

最高品質の性能を備えた、RT/duroid 6035HTC PTFE セラミック製の新たに出荷された 2 層リジッド プリント基板 (PCB) をご紹介できることを嬉しく思います。この PCB は鉛フリー プロセスで製造されており、-40℃ ~ +85℃ の温度範囲で動作できるため、さまざまな用途に適しています。
2 層リジッド PCB の寸法は 132 mm x 101 mm、最小トレース/スペースは 9/9 ミル、最小穴サイズは 0.3 mm です。この基板にはブラインド ビアや埋め込みビアがなく、完成基板厚は 0.6 mm、全層の完成銅重量は 1.5 オンス (2.1 ミル) です。ビアメッキの厚さは 1 ミルで、表面仕上げは浸漬銀です。はんだパッドにはシルクスクリーンはなく、基板は 100% 電気テストを受けています。
PCB は 35 個のコンポーネント、合計 90 個のパッド、26 個のスルーホール パッドで構成されています。また、上部 SMT パッドが 64 個、下部 SMT パッドが 0 個、ビアが 46 個、ネットが 12 個あります。
提供されるアートワークは Gerber RS-274-X であり、技術サポートは Ivy (sales10@bichengpcb.com) に連絡することで利用できます。
RT/duroid 6035 HTC PCB を使用する必要があるのはなぜですか?
高性能アプリケーションに適切な PCB 材料を選択する場合、RT/duroid 6035HTC PTFE セラミックは優れた選択肢です。この炭化水素/セラミックベースの材料は優れた特性と特徴を備えており、高周波および高温用途に最適です。
財産 | RT/デュオリッド 6035HTC | 方向 | 単位 | 状態 | 試験方法 |
誘電率、εプロセス | 3.50±0.05 | Z | 10GHz/23℃ | IPC-TM-650 2.5.5.5 クランプ型ストリップライン | |
誘電率、ε設計 | 3.6 | Z | 8GHz~40GHz | 微分位相長法 | |
損失係数 | 0.0013 | Z | 10GHz/23℃ | IPC-TM-650 2.5.5.5 | |
εの熱係数 | -66 | Z | ppm/℃ | -50℃~150℃ | モジュール IPC-TM-650、2.5.5.5 |
体積抵抗率 | 108 | MΩ.cm | あ | IPC-TM-650、2.5.17.1 | |
表面抵抗率 | 108 | MΩ | あ | IPC-TM-650、2.5.17.1 | |
寸法安定性 | -0.11 -0.08 | CMD MD | mm/m (ミル/インチ) | 0.030 インチ 1 オンス EDC フォイル エッチング後の厚さ '+E4/105 | IPC-TM-650 2.4.39A |
引張係数 | 329 244 | MDCMD | クプシ | 40時間@23℃/50RH | ASTM D638 |
吸湿性 | 0.06 | % | D24/23 | IPC-TM-650 2.6.2.1 ASTM D570 | |
熱膨張係数(-50℃~288℃) | 19 19 39 | XYZ | ppm/℃ | 23℃ / 50%RH | IPC-TM-650 2.4.41 |
熱伝導率 | 1.44 | W/m/k | 80℃ | ASTM C518 | |
密度 | 2.2 | グラム/センチメートル3 | 23℃ | ASTM D792 | |
銅の剥離強度 | 7.9 | プリ | 20秒@288℃ | IPC-TM-650 2.4.8 | |
可燃性 | V-0 | UL94 | |||
鉛フリープロセス対応 | はい |
RT/duroid 6035HTC 材料の特性と特性:
RT/duroid 6035HTC 材料は、3.50±0.05 の誘電率と 0.0013 の低い誘電正接を特徴としており、高周波アプリケーションに最適です。この材料は、優れた熱伝導性、電気的強度、機械的特性も示し、高温や過酷な環境に耐えることができます。さらに、RT/duroid 6035HTC 材料は鉛フリープロセスに適合しており、より環境に優しいオプションとなっています。
高性能アプリケーションにおける RT/duroid 6035HTC 材料の利点:
RT/duroid 6035HTC 材料は、信号整合性の向上、損失の低減、性能の向上など、高性能 PCB 設計にいくつかの利点をもたらします。この材料は設計の柔軟性も向上し、航空宇宙、電気通信、医療機器などの幅広い用途が可能になります。さらに、RT/duroid 6035HTC 素材は吸湿に対する耐性が高く、長期間にわたるパフォーマンスを保証します。
RT/duroid 6035HTC PCB 材料のアプリケーション:
RT/duroid 6035HTC 材料は、パワーアンプ、衛星通信システム、医療機器などの高性能アプリケーションで広く使用されています。優れた熱安定性と耐吸湿性により、高温や過酷な環境に最適です。
RT/duroid 6035HTC の誘電率と誘電正接について理解する:
誘電率と誘電正接は、高周波アプリケーションでの性能に影響を与える RT/duroid 6035HTC 材料の重要な特性です。誘電率と誘電正接が低いため、最適な信号伝送と信号損失の低減が保証され、RT/duroid 6035HTC 材料は高周波アプリケーションにとって理想的な選択肢となります。
RT/duroid 6035HTC の熱安定性と熱膨張係数:
RT/duroid 6035HTC 材料は、熱係数 ε が -66 ppm/℃ という優れた熱安定性を示します。熱膨張係数が19ppm/℃と低いため、温度変化による寸法変化が最小限に抑えられます。このため、高温用途に最適です。
RT/duroid 6035HTC PCB の銅剥離強度と可燃性:
RT/duroid 6035HTC 材料は、値 7.9 pli の優れた銅剥離強度を示します。これにより、信頼性が高く長期にわたるパフォーマンスが保証されます。さらに、可燃性評価は V-0 であるため、高性能アプリケーションにとって安全な選択肢となります。
RT/duroid 6035HTC PCB に適切なサプライヤーの選択:
RT/duroid 6035HTC 材料を使用した高品質の PCB を設計するには、適切なプロバイダーを選択することが重要です。信頼できるサプライヤーは、技術サポートを提供し、設計プロセス全体にわたってガイダンスを提供し、最終製品の最高の品質とパフォーマンスを保証します。
結論として、RT/duroid 6035HTC PTFE セラミック PCB 材料は優れた特性と特性を提供し、高性能アプリケーションにとって理想的な選択肢となります。優れた熱安定性、低吸湿性、鉛フリープロセス適合性により、より環境に優しいオプションとなります。適切なサプライヤーを選択し、設計要素を慎重に検討することで、RT/duroid 6035HTC 材料の可能性を最大限に引き出し、PCB プロジェクトで最適なパフォーマンスを達成できます。
