| MOQ: | 1個 |
| 価格: | USD9.99-USD99.99 |
| 標準パッケージ: | カートンと真空袋 |
| 配達期間: | 8～9営業日 |
| 決済方法: | T/T |
| 供給能力: | 5000PCS/月 |

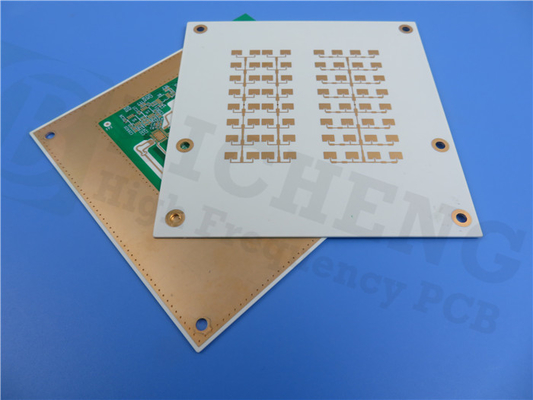

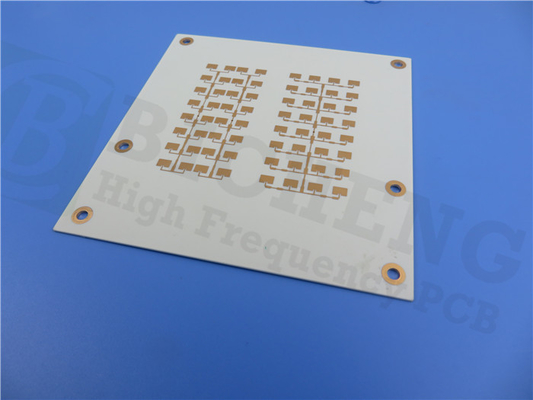

プリント回路基板（PCB）を作成する際には、材料の選択、構造の詳細、スタックアップ構成など、いくつかの要因を考慮する必要があります。この記事では、特定のPCBにおけるこれらの要素の包括的な概要を提供します。
使用されるPCB材料はRogers RO4350B炭化水素セラミックラミネートです。この材料は、高周波性能、低損失、鉛フリー組成で知られており、より環境に優しいです。10 GHzでの誘電率（誘電定数）は3.48、損失正接（誘電正接）は0.0037です。この材料は、-40℃から+85℃の温度範囲で動作します。
このPCBのスタックアップ構成には、厚さ17μmのベース銅層が2層含まれています。使用される誘電体材料はRO4350Bで、厚さは60milです。ベース銅層は誘電体層の間に挟まれ、完成した基板の厚さは1.6mm、すべての層の完成した銅の重量は1オンス（1.4ミル）になります。ビアメッキの厚さは1ミルで、表面処理はENIGです。PCBには、トップまたはボトムのシルクスクリーンはなく、ソルダパッドにもシルクスクリーンはありません。
| RO4350B 標準値 | |||||
| 特性 | RO4350B | 方向 | 単位 | 条件 | 試験方法 |
| 誘電率（誘電定数）、εプロセス | 3.48±0.05 | Z | 10 GHz/23℃ | IPC-TM-650 2.5.5.5 クランプストリップライン | |
| 誘電率（誘電定数）、ε設計 | 3.66 | Z | 8～40 GHz | 差動位相長法 | |
| 損失正接（誘電正接）、tanδ | 0.0037 0.0031 |
Z | 10 GHz/23℃ 2.5 GHz/23℃ |
IPC-TM-650 2.5.5.5 | |
| 誘電率の熱係数 | +50 | Z | ppm/℃ | -50℃～150℃ | IPC-TM-650 2.5.5.5 |
| 体積抵抗率 | 1.2 x 1010 | MΩ・cm | COND A | IPC-TM-650 2.5.17.1 | |
| 表面抵抗率 | 5.7 x109 | MΩ | COND A | IPC-TM-650 2.5.17.1 | |
| 絶縁破壊電圧 | 31.2(780) | Z | kV/mm(V/mil) | 0.51mm(0.020") | IPC-TM-650 2.5.6.2 |
| 引張弾性率 | 16,767(2,432) 14,153(2,053) |
X Y |
MPa(ksi) | RT | ASTM D 638 |
| 引張強度 | 203(29.5) 130(18.9) |
X Y |
MPa(ksi) | RT | ASTM D 638 |
| 曲げ強度 | 255 (37) |
MPa (kpsi) |
IPC-TM-650 2.4.4 | ||
| 寸法安定性 | <0.5 | X,Y | mm/m (mil/inch) |
エッチング後+E2/150℃ | IPC-TM-650 2.4.39A |
| 熱膨張係数 | 10 12 32 |
X Y Z |
ppm/℃ | -55℃～288℃ | IPC-TM-650 2.4.41 |
| Tg | >280 | ℃ TMA | A | IPC-TM-650 2.4.24.3 | |
| Td | 390 | ℃ TGA | ASTM D 3850 | ||
| 熱伝導率 | 0.69 | W/M/oK | 80℃ | ASTM C518 | |
| 吸湿率 | 0.06 | % | 48時間浸漬 0.060" サンプル温度 50℃ |
ASTM D 570 | |
| 密度 | 1.86 | gm/cm3 | 23℃ | ASTM D 792 | |
| 銅剥離強度 | 0.88 (5.0) |
N/mm (pli) |
ソルダフロート後 1オンス。 EDCフォイル |
IPC-TM-650 2.4.8 | |
| 難燃性 | (3)V-0 | UL 94 | |||
| 鉛フリープロセス対応 | はい | ||||
構造の詳細に関して、PCBの寸法は76.00mm x 76.00mmで、許容誤差は+/- 0.15mmです。最小トレース/スペースは6/6ミルで、最小穴サイズは0.45mmです。この設計には、ブラインドビアまたはベリードビアは含まれていません。PCBには50個のコンポーネント、73個のパッド、26個のスルーホールパッド、47個のトップSMTパッド、0個のボトムSMTパッド、71個のビア、9個のネットが含まれています。品質を確保するために、PCBは100％電気テストを受けています。
このPCBにはインピーダンスマッチングは含まれておらず、許容誤差は+/- 10%です。
技術的な問い合わせや詳細については、お気軽にsales10@bichengpcb.comのIvyまでご連絡ください。
PCB材料、スタックアップ、および構造の詳細に関する包括的なガイド
の特性RO4350B PCB
誘電率（誘電定数）：RO4350Bの主な特徴の1つは誘電率（誘電定数）であり、プロセスでは3.48±0.05、設計では3.66です。これにより、低信号損失を必要とする高周波アプリケーションに最適です。
損失正接（誘電正接）：RO4350Bは、10 GHz/23℃で0.0037、2.5 GHz/23℃で0.0031という低い損失正接（tan δ）を持ち、低信号損失を必要とする高周波アプリケーションに最適です。
誘電率の熱係数：RO4350Bは+50 ppm/℃の誘電率の熱係数を持ち、広い温度範囲でより安定して信頼性が高くなります。
体積および表面抵抗率：RO4350Bの体積抵抗率は1.2 x 10^10 MΩ・cm（COND A）、表面抵抗率は5.7 x 10^9 MΩ（COND A）です。これらの値は、優れた電気絶縁特性を必要とする高周波アプリケーションにとって重要です。
絶縁破壊電圧：RO4350Bは、0.51mm（0.020インチ）で31.2 kV/mm（780 V/mil）という優れた絶縁破壊電圧を持ち、高電圧絶縁を必要とする高周波アプリケーションに最適です。
引張強度および曲げ強度：RO4350Bは、X方向で16,767 MPa、Y方向で14,153 MPaという高い引張弾性率を持ち、X方向で203 MPa（29.5 ksi）、Y方向で130 MPa（18.9 ksi）という引張強度を持ちます。曲げ強度も255 MPa（37 kpsi）と高く、高周波アプリケーション向けの耐久性があり信頼性の高い材料となっています。
熱膨張係数：RO4350Bは、XおよびY方向で低い熱膨張係数を持ち、広い温度範囲で安定した信頼性の高い性能を必要とする高周波アプリケーションにとって重要です。
TgおよびTd：RO4350Bは、TMA（A）で>280℃という高いガラス転移温度（Tg）と、TGAで390℃という分解温度（Td）を持ちます。これにより、高温アプリケーションに最適です。
熱伝導率：RO4350Bは、80℃で0.69 W/M/oKという高い熱伝導率を持ち、効率的な熱放散を必要とする高周波アプリケーションに最適です。
吸湿率：RO4350Bは、50℃の水に48時間浸漬した後、0.06％という低い吸湿率を持ち、湿度の高い環境で信頼性の高い性能を必要とする高周波アプリケーションにとって重要です。
密度：RO4350Bは、23℃で1.86 gm/cm3という密度を持ち、軽量材料を必要とする高周波アプリケーションにとって重要です。
銅剥離強度：RO4350Bは、0.88 N/mm（5.0 pli）という高い銅剥離強度を持ち、銅と基板間の強い接着力を必要とする高周波アプリケーションに最適です。
難燃性：RO4350Bは難燃性で（3）V-0の定格を持ち、高周波アプリケーション向けの安全な材料です。
鉛フリープロセス対応：RO4350Bは鉛フリープロセスに対応しており、高周波PCB向けの環境に優しい選択肢です。
結論として、RO4350Bは高周波PCBに最適な高性能材料です。低信号損失、低損失正接、優れた電気絶縁特性、高電圧絶縁、高温性能により、幅広い高周波アプリケーションに最適な選択肢となります。次の高周波PCBに信頼性の高い耐久性のある材料をお探しなら、RO4350Bをご検討ください。
|
|
