商品の詳細:
|
ハイライト: | 炭化水素セラミックラミネート RFPCBボード,32ミリ硬いPCB,ENEPIG 硬いPCB |
---|

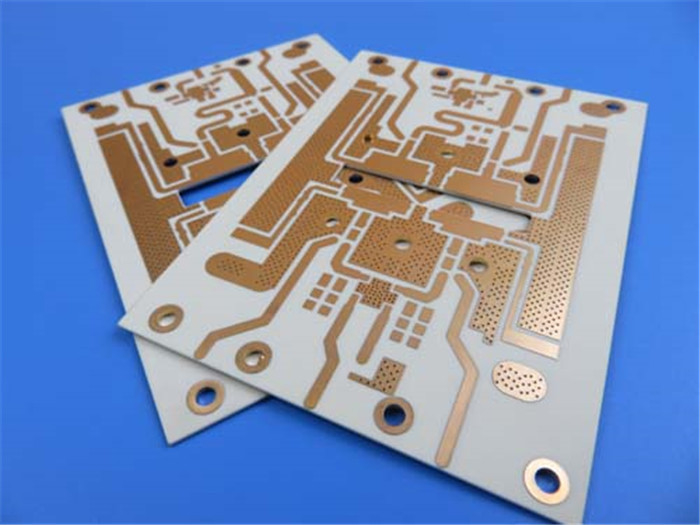

RO4003Cの炭化水素セラミックラミネートを用いて 2層硬いPCBの構築についてお話します
このプロジェクトで使用されたPCB材料は,RO4003C炭化水素セラミックラミネートです.この材料は,高周波性能と低ダイレクトリック損失で知られています.この材料をPCBに用いることで,最適な信号品質が確保され,部品間の騒音と交差音が減少しますさらに,製造に使用されている鉛のないプロセスにより環境に優しいもので, -40°Cから+85°Cの広い温度範囲で動作できます.
PCBのスタックアップ構成は 2層の硬いボードで 両側で35mmの銅の重さで 介電質厚さは32mm高周波の性能のために最適化されていますRO4003C炭化水素セラミックラミナットの使用は,PCBが低電解損失を有することを保証し,高周波アプリケーションに適しています.
PCBの構成詳細は,最適な性能と信頼性を確保するために慎重に選択されています.ボードの寸法は40mm x 26mmで,許容量は+/- 0.15mmです.最小の痕跡/スペースは 5/6ミリです薄膜の表面に穴の大きさは0.3mm.盲目または埋もれたバイアスはありません.完成板の厚さは0.9mmであり,完成されたCu重量はすべての層に1オンス (1.4ミリ) です.バイア塗装の厚さは1ミリです表面の仕上げは電解ニッケル電解パラディウムと浸水金 (ENEPIG) で,上下層にはシルクスクリーン,上下層には溶接マスクがない.溶接パッドにはシルクスクリーンがない100%の電気テストが行われました
PCBには合計95のコンポーネントと112のパッドがあり,37のスルーホールパッドと75のトップSMTパッドがあります.下部SMTパッドはありません.68のバイアスと15のネットがあります.このPCBのために提供されたアートワークの種類はPCBDOCです.
結論として,RO4003Cの炭化水素セラミックラミネートを用いた2層硬いPCBの構築は,現代電子機器にとって信頼性と効率性の高い解決策です.RO4003C 炭化水素セラミックラミネートを使用することで,最適な信号品質を確保し,部品間のノイズとクロスストークを減らすスタックアップの構成と構造の詳細は,最適なパフォーマンスと信頼性を確保するために慎重に選択されています.質と信頼性を確保するためにPCBは100%の電気テストを受けていますPCBは高周波アプリケーションに最適で, -40°Cから+85°Cの幅広い温度範囲で動作できます.技術的な質問がある場合は, sales10@bichengpcb.com に連絡してください.
資産 | RO4003C | 方向性 | 単位 | 条件 | 試験方法 |
ダイレクトリコンスタンット,ε プロセス | 3.38±005 | Z | 10 GHz/23°C | IPC-TM-650 2 試行錯誤した5.5.5 ストリップラインを固定 | |
ダイレクトレクトル常数,ε設計 | 3.55 | Z | 8〜40 GHz | 分相長法 | |
消耗因子 | 0.0027 0.0021 |
Z | 10 GHz/23°C 2.5 GHz/23°C |
IPC-TM-650 2 試行錯誤した5.5.5 | |
熱系数 ε | +40 | Z | ppm/°C | -50°Cから150°C | IPC-TM-650 2 試行錯誤した5.5.5 |
容積抵抗性 | 1.7 × 1010 | MΩ.cm | コンド A | IPC-TM-650 2 試行錯誤した5.17.1 | |
表面抵抗性 | 4.2 × 109 | MΩ | コンド A | IPC-TM-650 2 試行錯誤した5.17.1 | |
電力の強さ | 31.2 ((780) | Z | Kv/mm ((v/ml) | 0.51mm ((0.020") | IPC-TM-650 2 試行錯誤した5.6.2 |
張力モジュール | 19650 2 850 19450 (2,821) |
X について Y |
MPa (kS) | RT 労働力 | ASTM D 638 |
張力強度 | 139 (※20.2) 100 (※14.5) |
X について Y |
MPa (kS) | RT 労働力 | ASTM D 638 |
折りたたみ力 | 276 (40) |
MPa (KPSI) |
IPC-TM-650 2 試行錯誤した4.4 | ||
次元安定性 | <0.3 | X,Y | mm/m (ミリ/インチ) |
エッチ+E2/150°C後 | IPC-TM-650 2 試行錯誤した4.39A |
熱膨張係数 | 11 14 46 |
X について Y Z |
ppm/°C | -55°Cから288°C | IPC-TM-650 2 試行錯誤した4.41 |
Tg | >280 | °C TMA | A について | IPC-TM-650 2 試行錯誤した4.24.3 | |
Td | 425 | °C TGA | ASTM D 3850 | ||
熱伝導性 | 0.71 | W/M/oK | 80°C | ASTM C518 | |
水分吸収 | 0.06 | % | 48時間潜水 0.060" サンプル温度 50°C |
ASTM D 570 | |
密度 | 1.79 | gm/cm3 | 23°C | ASTM D 792 | |
銅皮の強度 | 1.05 (6.0) |
N/mm (PLI) |
溶接後 フロー 1オンス EDC フィルム |
IPC-TM-650 2 試行錯誤した4.8 | |
炎症性 | N/A | UL 94 | |||
鉛のないプロセス 互換性 | そうだ |
RO4003C 高性能PCB用水素炭水化物セラミックラミネート
RO4003Cは,高周波印刷回路板 (PCB) の製造に使用される高品質の炭化水素セラミックラミネートです.優れた電気的および機械的特性があります.要求の高い環境で安定した信頼性の高い性能を必要とするアプリケーションに適しているこの記事では,RO4003Cの主要な特徴と利点,およびその典型的な特性について詳しく説明します.
ダイレクトリ常数と分散因数:
RO4003Cは,10 GHzと23°Cで3.38±0.05 (プロセス方向) の低かつ安定した電解常数を示している.この特性により,一貫した信号完全性とインピーダンスの制御が保証される.高周波アプリケーションに最適化RO4003Cの散乱因子 (tan δ) も印象的に低く,10 GHzと23°Cで0.0027を測定し,信号損失が低く,分散が最小限に抑えられる.
熱安定性と機械強度:
熱系数 ε が +40 ppm/°C で,Tg (ガラスの移行温度) が 280°C を超えると,RO4003C は 優れた 寸法 安定性 を 提供 し,高温 製造 プロセス に 耐える-40°Cから+85°Cの広い温度範囲で機械的強度と電気的特性を維持し,様々な環境で信頼性の高い動作を保証します.ラミネートの拉伸模数と強さは,PCBの構造的整合性を提供しますおよそ19650 MPaと139 MPaの値で
電気特性と表面特性:
RO4003Cは,厚さ0.51mm (0.020") で31.2kV/mm (780V/mil) を測定した高電圧強度を有する.この特性により,優れた隔熱が確保され,電気障害を防止する.1 の体積抵抗.7 x 10^10 xn--M-jlb.cm と 4.2 x 10^9 MΩ の表面抵抗性により,RO4003Cは高周波および高速デジタルアプリケーションに非常に適しています.
熱管理:
RO4003Cは,熱を効果的に散らすために,80°Cで0.71 W/M/oKの熱伝導性を提供します.この性質は,PCBの低温を維持するのに役立ちます.熱ストレスリスクを軽減し,システム全体の信頼性を向上させる.
鉛のないプロセス互換性:
RO4003Cは鉛のないPCB組立プロセスと完全に互換性があり,環境規制と業界基準に準拠しています.この互換性により,RO4003Cを用いて製造された電子製品が,危険な物質に関する最新の要件と制限を満たすことを保証します..
施工詳細:
RO4003Cを使用する2層硬いPCBの指定スタックアップには,両側で35μmの完成銅が32ミリロのRO4003C介電層で含まれています.完成板の厚さは0.9mmです.完成した銅の重量は1オンスです (1.4ミリ) の大きさで,PCBの寸法は40mm×26mmで,容積は+/-0.15mmである.最小の痕跡幅と距離は5/6ミリ,最小の穴サイズは0.3mmである.板には盲目または埋もれたバイアスがありません.
表面塗装とマスク:
このPCBの表面仕上げは,電解ニッケル電解パラディウムと浸水金 (ENEPIG) です.この仕上げは,優れた溶接性と耐腐蝕性を提供します.信頼性の高い溶接接を保証するPCBには上下のシルクスクリーンや溶接マスクがないし,溶接パッドにはシルクスクリーンがない.
品質保証
PCBの信頼性と機能性を確保するために,回路の接続性と正常な機能を検証する100%電気テストが行われます.この包括的な試験手順は,潜在的な製造欠陥を特定し,最終製品が望ましい仕様を満たしていることを保証します.
結論は
RO4003Cの炭化水素セラミックラミナットは,例外的な電気,熱,機械特性で,高周波および高性能PCBアプリケーションに優れた選択です.低ダイレクトレクトル定数電気通信,航空宇宙,自動車電子機器などに適しています.RO4003Cは,信頼性と効率性の高い電子製品の開発を可能にします.
さらに技術的な問い合わせや,あなたの特定のPCBプロジェクトでRO4003Cの使用を探求するには, sales10@bichengpcb.comでアイビーに連絡してください.
