| MOQ: | 1個 |
| 価格: | USD9.99-99.99 |
| 標準パッケージ: | カートンと真空袋 |
| 配達期間: | 8～9営業日 |
| 決済方法: | T/T |
| 供給能力: | 5000PCS/月 |

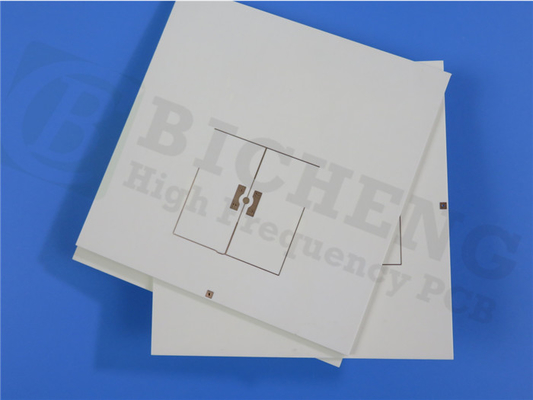

この度、新しく出荷された高品質な2層リジッド基板をご紹介いたします。この基板は、Rogers RO4003C製の炭化水素セラミック織りガラス材料を使用して製造されています。このPCBは、様々な電子アプリケーションの厳しい要件を満たすように設計されており、信頼性の高いパフォーマンスと卓越した耐久性を保証します。
プロセス誘電率（DK）3.38、ガラス転移温度（Tg）280℃超という特性を持つ当社のPCBは、優れた信号整合性と熱安定性を提供し、幅広い動作環境に適しています。-40℃から+85℃の温度範囲で完璧に動作し、極端な条件下でも一貫したパフォーマンスを保証します。
PCBの構造詳細は、最高水準を満たすように細心の注意を払って設計されています。基板寸法は150.33mm x 155.41mmで、公差は+/- 0.15mmであり、正確で精密なフィット感を保証します。基板厚1.524mmは、構造的完全性と耐久性を提供します。
最適な導電性を実現するため、PCBは両面に厚さ70μmの銅層を備えています。完成基板の厚さは1.6mmで、柔軟性を損なうことなく堅牢性を提供します。外層の銅箔厚は2オンス（2.8ミル）で、電流容量を強化しています。
信頼性の高い相互接続を確保するため、PCBは最小トレース/スペース4/4ミルを提供し、複雑でコンパクトな回路設計を可能にします。最小穴径0.35mmは、精密な部品実装と効率的な配線を可能にします。さらに、ビアめっき厚25.4μmは、導電性と信号整合性を最大化します。
PCBは、優れたはんだ付け性、耐食性、および部品取り付け用の滑らかな表面を提供する無電解金表面処理で仕上げられています。上下のソルダマスクは緑色で、視覚的に魅力的でPCBを保護する層を提供します。
PCBは、IPCクラス2規格を満たすための厳格な品質テストを受けており、卓越した信頼性とパフォーマンスを保証します。各基板は出荷前に100％電気テストを受け、機能性を保証します。
世界中で入手可能であり、グローバルなお客様に対応することを目指しています。技術的なお問い合わせやさらなるサポートについては、Ivyまでsales10@bichengpcb.comまでご連絡ください。私たちは、優れたカスタマーサポートを提供し、お客様のPCBニーズが最大限の満足度で満たされることを保証することに専念しています。
お客様の電子プロジェクトに、当社の高品質なRogers RO4003C 2層リジッドPCBをお選びいただき、優れたパフォーマンス、信頼性、および精度をご体験ください。
| 誘電率、εプロセス | 3.38±0.05 | Z | 10 GHz/23℃ | IPC-TM-650 2.5.5.5 クランプストリップライン | |
| 誘電率、ε設計 | 3.55 | Z | 8～40 GHz | 差動位相長法 | |
| 損失正接 tanδ | 0.0027 0.0021 |
Z | 10 GHz/23℃ 2.5 GHz/23℃ |
IPC-TM-650 2.5.5.5 | |
| 誘電率の熱係数 | +40 | Z | ppm/℃ | -50℃～150℃ | IPC-TM-650 2.5.5.5 |
| 体積抵抗率 | 1.7 x 1010 | MΩ・cm | COND A | IPC-TM-650 2.5.17.1 | |
| 表面抵抗率 | 4.2 x 109 | MΩ | COND A | IPC-TM-650 2.5.17.1 | |
| 絶縁破壊電圧 | 31.2(780) | Z | kV/mm(V/mil) | 0.51mm(0.020") | IPC-TM-650 2.5.6.2 |
| 引張弾性率 | 19,650(2,850) 19,450(2,821) |
X Y |
MPa(ksi) | RT | ASTM D 638 |
| 引張強度 | 139(20.2) 100(14.5) |
X Y |
MPa(ksi) | RT | ASTM D 638 |
| 曲げ強度 | 276 (40) |
MPa (kpsi) |
IPC-TM-650 2.4.4 | ||
| 寸法安定性 | <0.3 | X,Y | mm/m (mil/inch) |
エッチング後+E2/150℃ | IPC-TM-650 2.4.39A |
| 熱膨張係数 | 11 14 46 |
X Y Z |
ppm/℃ | -55℃～288℃ | IPC-TM-650 2.4.41 |
| Tg | >280 | ℃ TMA | A | IPC-TM-650 2.4.24.3 | |
| Td | 425 | ℃ TGA | ASTM D 3850 | ||
| 熱伝導率 | 0.71 | W/M/oK | 80℃ | ASTM C518 | |
| 吸湿率 | 0.06 | % | 48時間浸漬 0.060" サンプル温度 50℃ |
ASTM D 570 | |
| 密度 | 1.79 | gm/cm3 | 23℃ | ASTM D 792 | |
| 銅箔剥離強度 | 1.05 (6.0) |
N/mm (pli) |
ソルダフロート後 1オンス。 EDCフォイル |
IPC-TM-650 2.4.8 | |
| 難燃性 | N/A | UL 94 | |||
| 鉛フリープロセス対応 | はい |
高品質Rogers RO4003C 2層リジッドPCB：優れたパフォーマンスと信頼性
Rogers RO4003C 2層リジッドPCBは、高品質な素材と高度な構造技術を組み合わせた最先端の電子ソリューションであり、優れたパフォーマンスと信頼性を提供します。その卓越した誘電特性と堅牢な設計により、このPCBは高周波回路、通信、航空宇宙など、幅広いアプリケーションに最適です。
プロセス誘電率（εProcess）3.38±0.05を特徴とするRO4003Cは、信頼性の高い信号伝送と最小限の損失を保証し、高周波アプリケーションに適しています。誘電率（εDesign）は、差動位相長法によって検証された8～40 GHzの周波数範囲で3.55から変化します。これにより、広範な周波数スペクトルにわたる信号整合性の正確な制御と最適化が可能になります。
10 GHz/23℃で0.0027、2.5 GHz/23℃で0.0021という低い損失正接（tan, δ）により、RO4003Cはエネルギー損失を最小限に抑え、効率的な電力供給を保証します。この特性は、信号精度と信頼性が最重要視される高速デジタルおよびRFアプリケーションにおいて特に重要です。
PCBは、広い温度範囲（-50℃～150℃）で高い誘電率の熱係数（+40 ppm/℃）により、優れた熱安定性を提供します。これにより、PCBは困難な動作条件下でも電気的特性を維持できます。さらに、RO4003Cは、厚さ0.51mm（0.020インチ）で31.2 kV/mm（780 V/mil）という高い絶縁破壊電圧を示し、信頼性の高い絶縁と電気的破壊からの保護を保証します。
機械的には、RO4003C PCBは、X方向で139 MPa（20.2 ksi）および19,650 MPa（2,850 ksi）、Y方向で100 MPa（14.5 ksi）および19,450 MPa（2,821 ksi）という印象的な引張強度と弾性率を示します。これにより、機械的ストレスに対する高い耐性を持ち、長期的な構造的完全性を保証します。
RO4003C PCBの寸法安定性は卓越しており、エッチング後および150℃までの温度への暴露後、0.3 mm/m（mil/inch）未満という最小限の変化しかありません。これにより、熱ストレス下でも一貫したパフォーマンスと信頼性の高い相互接続が保証されます。PCBは、-55℃～288℃の温度範囲で、11 ppm/℃（X方向）、14 ppm/℃（Y方向）、および46 ppm/℃（Z方向）の熱膨張係数（CTE）を示します。このCTEプロファイルにより、さまざまなコンポーネントとの互換性が確保され、はんだ接合部や相互接続へのストレスが最小限に抑えられます。ガラス転移温度（Tg）が280℃を超えるRO4003C PCBは、卓越した耐熱性を提供し、パフォーマンスを損なうことなく高温環境に耐えることができます。さらに、分解温度（Td）は425℃を示し、はんだ付けおよび組み立てプロセス中の安定性を保証します。
RO4003C PCBは、80℃で0.71 W/M/oKの熱伝導率を備えており、効率的な熱放散を促進し、要求の厳しい熱条件下での最適なパフォーマンスを保証します。これは、熱管理が信頼性の高い動作に不可欠なアプリケーションで特に重要です。
最高の品質基準を満たすことができ、PCBは鉛フリープロセスに対応しており、環境に優しく、業界規制に準拠しています。また、50℃で48時間浸漬後、わずか0.06％という吸湿率で、優れた耐湿性も示します。
1.79 gm/cm3の密度を持つRO4003C PCBは、堅牢性と柔軟性のバランスを提供し、電子システムの全体的な重量とサイズを損なうことなく最適なパフォーマンスを保証します。
PCBの銅箔剥離強度は印象的で、1オンスのEDCフォイルを使用したソルダフロート後、1.05 N/mm（6.0 pli）の値を示し、安全で信頼性の高い銅の接着を保証します。
RO4003C PCBはUL 94難燃性規格に適合しており、安全性と耐火性に関する安心感を提供します。
結論として、Rogers RO4003C 2層リジッドPCBは、さまざまな電子アプリケーション向けの信頼性の高い高性能ソリューションとして際立っています。
|
|
