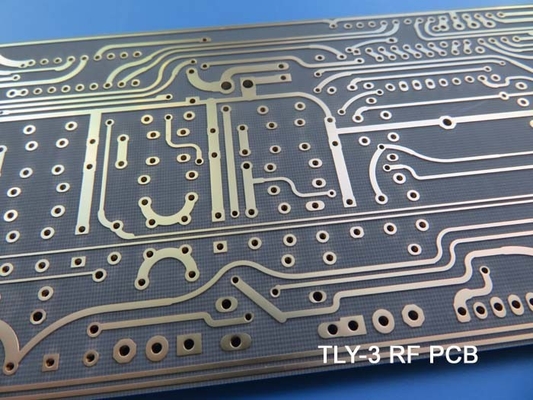

卓越した性能と信頼性を提供するために 精巧に設計された PCBを紹介しますこの2層の硬いPCBは,先進的なタコニックTLY-3織物PTFE複合材を搭載していますこのPCBの詳細を見てみましょう.
このPCBの構造は精度と細部への注意を 誇示しています. 141.5mm x 163mmのボードの寸法で,各パーツは +/- 0.15mmの狭い許容度で製造されています.一貫性と正確性を確保するスタックアップは両側で35μmの銅層で構成され,TLY-3基板を0.508mm (20mil) の厚さでサンドイッチし,回路の堅牢な基盤を提供します.
このPCBは,最小4/4ミリメートルの痕跡/スペースを備えて, 複雑でコンパクトなデザインを可能にします.組み立てが簡単で 部品の種類が広くブラインドバイアスがなく,PCBはシームレスな接続を保証します.
完成板の厚さ0.63mmで,このPCBは耐久性と柔軟性のバランスをとっています. 1oz (1.4mls) の外層の銅重量は優れた電導性を提供します.20μm の経面塗装厚さは,回路全体に堅牢な接続を保証表面の仕上げは浸し銀ででき,保護層を提供し,溶接性が向上します.
上部と下部は緑色の溶接マスクで覆い,環境要因から隔離と保護を提供します.シルクスクリーン が ない の で,きれい で 流通 し た 外観 を 持つ こと が できる配送前に各PCBは厳格な100%電気テストを受け,最適な機能と性能を保証します.
このPCBには183のコンポーネントと250のパッドがあり 幅広い回路要素が搭載されています 139のスルーホールパッド,92のトップSMTパッド,19の底SMTパッド部品の配置に柔軟性を提供このPCBは90の経路と8の網を備えており,シームレスな接続と効率的な信号伝送を可能にします.
このPCBは IPC-Class-2 規格に準拠し,一貫した性能と信頼性を保証する厳格な品質要件を遵守しています.様々な設計ソフトウェアと製造プロセスとの互換性を確保する.
私たちのPCBは世界中で利用可能で,私たちは例外的な顧客サポートを提供することにコミットしています.技術的な問いかけや質問については, sales10@bichengpcb.comでアイビーに連絡してください.私たちは,あなたのユニークな要求に合わせたトップクラスのPCBソリューションを提供することに専念しています.
| TY 典型的な値 | |||||
| 資産 | 試験方法 | ユニット | 価値 | ユニット | 価値 |
| DK 10 GHz で | IPC-650 2 試聴する5.5.5 | 2.2 | 2.2 | ||
| Df 10 GHz で | IPC-650 2 試聴する5.5.5 | 0.0009 | 0.0009 | ||
| 水分吸収 | IPC-650 2 試聴する6.2.1 | % | 0.02 | % | 0.02 |
| ダイレクトリック分解 | IPC-650 2 試聴する5.6 | kV | >45 | kV | >45 |
| 介電力強度 | ASTM D 149 | V/ml | 2,693 | V/ml | 106,023 |
| 容積抵抗性 | IPC-650 2 試聴する5.17.1 (高温後) | モーム/cm | 1010 | モーム/cm | 1010 |
| 容積抵抗性 | IPC-650 2 試聴する5.17.1 (湿度後) | モーム/cm | 1010 | モーム/cm | 109 |
| 表面抵抗性 | IPC-650 2 試聴する5.17.1 (高温後) | モームス | 108 | モームス | 108 |
| 表面抵抗性 | IPC-650 2 試聴する5.17.1 (湿度後) | モームス | 108 | モームス | 108 |
| 柔軟性 (MD) | IPC-650 2 試聴する4.4 | PSI | 14,057 | N/mm2 | 96.91 |
| 柔軟性 (CD) | IPC-650 2 試聴する4.4 | PSI | 12,955 | N/mm2 | 89.32 |
| 皮抜き強さ (銅) | IPC-650 2 試聴する4.8 | インチ/ポンド | 11 | N/mm | 1.96 |
| 剥離強度 ((1オンス.CL1銅) | IPC-650 2 試聴する4.8 | インチ/ポンド | 16 | N/mm | 2.86 |
| 剥離強度 ((1オンス..CV1銅) | IPC-650 2 試聴する4.8 | インチ/ポンド | 17 | N/mm | 3.04 |
| 皮の強さ | IPC-650 2 試聴する4.8 (高温後) | インチ/ポンド | 13 | N/mm | 2.32 |
| ヤングのモジュール (MD) | ASTM D 3039/IPC-650 2.4.19 | PSI | 1.4 × 106 | N/mm2 | 9.65×103 |
| プイソン比 (MD) | ASTM D 3039/IPC-650 2.4.19 | 0.21 | 0.21 | ||
| 熱伝導性 | ASTM F 433 | W/M*K | 0.22 | W/M*K | 0.22 |
| 次元安定性 (MD,10mil) | IPC-650 2 試聴する4.39 (平均で焼いて熱圧後) | ミル/インチ | -0だった038 | -0だった038 | |
| 次元安定性 (CD,10ml) | IPC-650 2 試聴する4.39 (平均で焼いて熱圧後) | ミル/インチ | -0だった031 | -0だった031 | |
| 密度 (特異重力) | ASTM D 792 | g/cm3 | 2.19 | g/cm3 | 2.19 |
| CTE ((X軸) ((25~260°C) | ASTM D 3386 (TMA) | ppm/°C | 26 | ppm/°C | 26 |
| CTE (Y軸) (25~260°C) | ASTM D 3386 (TMA) | ppm/°C | 15 | ppm/°C | 15 |
| CTE (Z軸) (25~260°C) | ASTM D 3386 (TMA) | ppm/°C | 217 | ppm/°C | 217 |
| NASA 排出ガス (% TML) | 0.01 | 0.01 | |||
| NASA 排気 (% CVCM) | 0.01 | 0.01 | |||
| NASA 排出ガス (% WVR) | 0.00 | 0.00 | |||
| UL-94 炎症性評価 | UL-94 | V-0 | V-0 | ||
TLY-3の導入:卓越した性能を持つ高周波PCBアプリケーションの強化
高周波PCBの用途において 優れた電気特性により,熱安定性電子設計の限界を押し広げることを可能にします 電子設計の限界を押し広げることを可能にします卓越した性能と信頼性を提供する上で重要なことを探求します.
TLY-3素材の利点:
1優れた電気性能:TLY-3は,10GHz/23°Cで2.33の低ダイレクト常数 (DK) を備えています.この特性により,インピーダンスの正確な制御と最適な信号伝播が保証されます.効率的な信号伝送を促進し,信号歪みのリスクを軽減する.
2温度帯の安定性:TLY-3は,-40°C~+85°Cの温度帯で完璧に動作し,優れた熱安定性を示しています.この安定性によって 恒常的な電気性能が保証されます高周波PCBの信頼性と耐久性を向上させる.
3低損失と高い信号整合性: 低分散因子を持つTLY-3は,信号損失と歪みを最小限に抑え,高周波アプリケーションで信号整合性を保ちます.この利点は,システム全体のパフォーマンスを維持し,正確なデータ送信を確保するために極めて重要です..
4堅固な機械特性:TLY-3の織り繊維ガラス強化は,例外的な機械的強さと寸法安定性を提供します.この強さはPCBの硬さを向上させます.折りたたみに耐えるようにする耐久性や信頼性を保証します. 耐久性や信頼性は,PCBの耐久性や信頼性を保証します.
5幅広い用途:TLY-3は,電信,航空宇宙,レーダーシステム,ワイヤレス通信システム,高速ネットワーク機器優れた電気的および機械的特性により,要求の高い電子設計のための理想的な選択となります.
6製造プロセスとの互換性:TLY-3材料は標準PCB製造プロセスにシームレスに統合されます.様々なPCB構成に使用できます.単層から多層の設計まで生産のスムーズさを促進し,実装の複雑さを軽減します.
7高品質と信頼性: タコニックの品質へのコミットメントは,TLY-3の卓越した性能に反映されています.一貫した電気特性と機械的信頼性を確保する設計者は TLY-3 を頼りに 高品質のPCB を開発し, 性能要求を厳格に満たすことができます.
TLY-3は 卓越した電気性能,熱安定性,機械強度,互換性により 高周波PCB設計の新たな高度を達成する技術者たちを可能にします最先端技術を実現し,電子設計におけるイノベーションの限界を押し広げます高周波PCBアプリケーションで優れたパフォーマンスと信頼性を提供する TLY-3 を信頼してください
