商品の詳細:
お支払配送条件:
|

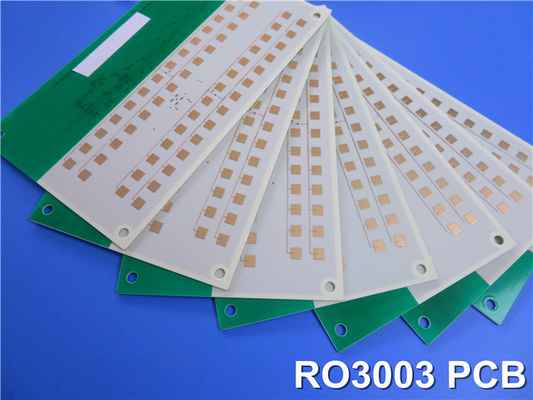

| ハイライト: | RO3003 浸水金PCB,6 層ハイブリッドPCB,ブラインド バイ ハイブリッド PCB |
||
|---|---|---|---|
精度と信頼性をもって設計され 要求の高い電子機器のニーズに 応えることができますこの高品質のPCBは,ロジャースRO3003セラミックで満たされたPTFE複合材料を使用して製造されています特殊な性能と耐久性を保証する. 10GHz 23°Cで3.0 +/- 0.04の介電常数と, 10GHz 23°Cで0.001の消耗因数,このPCBは信頼性の高い信号伝達と最小限の損失を提供します.
PCB の 卓越した 機械 特性 と 低温 膨張 係数 (CTE) は,様々な 用途 に 理想 的 な 選択 に なる.低 X,Y,Z 軸 CTE が 17, 16,25ppm/°Cは,それぞれ,信頼性の高いストライラインと多層ボードの構造を可能にします.これは,多層ボード設計やエポキシガラスとのハイブリッド設計で使用するのに適しています.
6層の硬いPCBスタックアップは,最適なパフォーマンスと効率的な信号ルーティングを保証します.各18μmの銅層は,Rogers 3003 CoreとPrepreg FastRise 28層と交わされています.安定性と信号の整合性を確保する最終的なPCB構造は,0.5オンス (0.7ミリ) の内層と1オンス (1.4ミリ) の外層の銅の重さで,1.22mmの完成板の厚さになります.表面の仕上げは,浸水金塗装によって達成されます優れた伝導性と耐腐蝕性を保証する.
82.91mm x 56.61mm のコンパクトサイズと +/- 0.15mm の許容度で,このPCBは多用性と電子システムへの簡単な統合のために設計されています.5/5ミリ最小の痕跡/スペースと最小の穴の大きさをサポート 0.3mm,複雑で正確な回路設計を可能にする.ボードには,接続性と信号ルーティング機能を向上させる盲導体L1-L2とL1-L3が搭載されている.
このPCBはIPC2級の品質基準に準拠しており 高品質の製造と細かい工芸を保証します完全性と信頼性を保証するために100%の電気テストを受けていますPCBの上層は,特定のインペダンス要件を満たすために設計されており,50オム単端インペダンスに6ミリトラックと100オム差インペダンスに7ミリ/6ミリトラック/ギャップを備えています.
70個のコンポーネント,合計116つのパッド,および234つのバイアで,このPCBは,回路のニーズに十分なスペースを提供しています. 28のネットをサポートし,Gerber RS-274-X アートワークと互換性があります.
このPCBは,バンドパスフィルター,マイクロストライプパッチアンテナ,電圧制御振動器,温度変化に敏感なアプリケーションなど,さまざまな分野で応用されています.-40°C から +85°C の動作範囲は,さまざまな環境で信頼性の高いパフォーマンスを保証します.
世界中で利用できますし,技術的な問い合わせは, sales10@bichengpcb.comでアイビーに連絡してください.電子プロジェクトへの統合が簡単です.
| RO3003 典型的な値 | |||||
| 資産 | RO3003 | 方向性 | 単位 | 条件 | 試験方法 |
| ダイレクトリコンスタント,ε プロセス | 3.0±004 | Z | 10 GHz/23°C | IPC-TM-650 2 試行錯誤した5.5.5 ストリップラインを固定 | |
| 変圧電圧定数,設計 | 3 | Z | 8GHzから40GHz | 分相長法 | |
| 消耗因子,tanδ | 0.001 | Z | 10 GHz/23°C | IPC-TM-650 2 試行錯誤した5.5.5 | |
| 熱系数 ε | -3 | Z | ppm/°C | 10 GHz -50°Cから150°C | IPC-TM-650 2 試行錯誤した5.5.5 |
| 次元安定性 | 0.06 0.07 |
X について Y |
mm/m | コンド A | IPC-TM-650 2 試行錯誤した2.4 |
| 容積抵抗性 | 107 | MΩ.cm | コンド A | IPC25.17.1 | |
| 表面抵抗性 | 107 | MΩ | コンド A | IPC25.17.1 | |
| 張力モジュール | 930 823 |
X について Y |
MPa | 23°C | ASTM D 638 |
| 水分吸収 | 0.04 | % | D48/50 | IPC-TM-650 2 試行錯誤した6.2.1 | |
| 特定熱量 | 0.9 | j/g/k | 計算した | ||
| 熱伝導性 | 0.5 | W/M/K | 50°C | ASTM D 5470 | |
| 熱膨張係数 (−55〜288°C) |
17 16 25 |
X について Y Z |
ppm/°C | 23°C/50% RH | IPC-TM-650 2 試行錯誤した4.4.1 |
| Td | 500 | °C TGA | ASTM D 3850 | ||
| 密度 | 2.1 | gm/cm3 | 23°C | ASTM D 792 | |
| 銅皮の強度 | 12.7 | イブ / イン. | 1オンス,EDC 溶接後浮遊 | IPC-TM 24.8 | |
| 炎症性 | V-0 | UL 94 | |||
| 鉛のないプロセス 互換性 | そうだ | ||||
高性能PCBの主要な材料であるRO3003の発表
紹介:
高周波電子アプリケーションの領域では,最適な性能と信頼性を達成するために,適切なPCB材料の選択は極めて重要です.一つの材料が最優先の選択肢として挙げられますRO3003は,例外的な特性と汎用性により,PCB設計で最高性能を求めるエンジニアとデザイナーにとって,ゴー・オブ・素材になりました.この 記事RO3003が優れている理由と 選択すべき材料の理由について お話しします
1超高圧電圧性能:
RO3003は,10 GHzと23°Cで3.0 ± 0.04の電解常数 (ε) を誇るため,高周波アプリケーションに理想的な選択である.絶好の電圧不変の安定性により,一貫した信号伝達と最小限の損失を保証します信頼性と効率性の高い回路性能を可能にします.
2低分散因子:
10 GHz と 23°C で 0.001 の非常に低い分散因数 (tanδ) を有し,RO3003 は高周波回路におけるエネルギー損失と歪みを最小限に抑える.この特徴は,あなたの信号が純正で正確なままであることを保証します40GHzまでのアプリケーションで優れた性能を可能にします
3温度安定性:
RO3003は,低温系数 ε と熱膨張系数 (CTE) が17ppm/°C (X軸),16ppm/°C (Y軸),25ppm/°C (Z軸) で,例外的な次元安定性を示しています.この安定性により,極端な温度条件下でも信頼性の高い性能が保証されます温度変化に敏感なアプリケーションに適しています.
4機械的硬さ:
RO3003 の 機械 特性 に よる と,この 材料 は ストライライン や 多層 板 の 構造 に は 優れた 選択 に なり ます.その 優れた 寸法 安定 性 は,信頼 し た 耐久 性 の 回路 設計 を 保証 し ます.高い拉伸モジュールは,機械的なストレスの強さと保護を提供します..
5汎用的な設計の可能性:
RO3003の汎用性により,幅広い設計が可能で,特に多層ボード設計に適しています.複雑な回路構成を作成する柔軟性を提供さらに,エポキシガラス多層板のハイブリッド設計とシームレスに統合され,潜在的なアプリケーションをさらに拡大します.
6特殊な電気性能:
RO3003は厳格な電気性能要件を満たし,特定のインペダンス要件を達成するために設計された上層があります.単端インペダンス50オムを提供する6ミリトラックと100オム差インペダンス可能にする7ミリ/6ミリトラック/ギャップRO3003は正確な信号の整合性と信頼性の高い高周波のパフォーマンスを保証します
7信頼性と品質保証:
IPC2級品質基準に準拠して製造された RO3003は,厳格なテストと品質管理措置を受けています.鉛のないプロセス互換性信頼性とコンパイルなソリューションを保証します.
8幅広い用途:
RO3003は,多くの産業やプロジェクトで応用されています.特に帯域フィルター,マイクロストライプパッチアンテナ,電圧制御振動器,優れたパフォーマンスを要求するアプリケーション安定性,温度変動に対する耐性
9全世界の利用可能性:
RO3003は広く知られ 探求されている材料で 世界中で簡単に入手できます 北米,ヨーロッパ,アジア,その他の地域でもこの重要な材料にアクセスして PCB の要求を満たすことができます.
結論は
RO3003は高性能PCBの主要な材料として高く立っており,比類のない介電性能,低散布因子,温度安定性,そして汎用的な設計の可能性を提供しています.優れた電気性能信頼性やグローバル可用性により,様々な産業のエンジニアやデザイナーにとって好ましい選択肢となっています.RO3003の力を活用して 高周波電子アプリケーションの全可能性を解き放つ.
