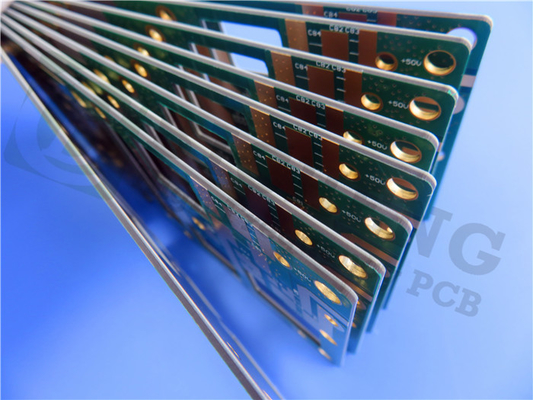

25ml TMM10 1oz 0.7mm 溶接マスクなしの赤銅PCB

25ml TMM10 1oz 0.7mm 溶接マスクなしの赤銅PCB

MOQ: 1pcs
価格: USD9.99-99.99
標準パッケージ: 真空bags+Cartons
配達期間: 8-9仕事日
決済方法: T/T
供給能力: 1ヶ月あたりの5000pcs
詳細情報
起源の場所
中国
ブランド名
Bicheng
証明
UL, ISO9001, IATF16949
ハイライト:

溶接マスクなし 裸の銅PCB

,

0.7mm 裸の銅PCB

製品説明

高性能のPCBTMM10を紹介します 高性能のPCBTMTM10は 高性能のPCBTMTMTM10です 高性能のPCBTMTMTMTMTMTMTMTMTMTMTMTMTMTMTMTMTMTMTMTMTMTMTMTMTMTMTMTMTMTMTMTMTMTMTMTMTMTMTMTMTMTMTMTMTMTMTMTMTMTMTMTMTMTMTMTMTMTMTMTMTMTMTMTMTMTMTMTMTMTMTMTMTMTMTMTMTMTMTMTMTMTMTMTMTMTMTMTMTMTMTMTMTMTMTMTMTMTMTMTMTMTMTMTMTMTMTMTMTMTMTMTMTMTM熱耐性ポリマー複合材料このPCB材料は,卓越した性能,信頼性,耐久性を提供します. TMM10PCBは,優れた信号完整性,効率的な熱管理,処理化学物質に耐性がある幅広い用途に理想的な選択となります.



TMM10 PCBは,10GHz/23°Cでプロセスの介電常数 (Dk) が9.20 +/-.23で,高い周波数環境で信頼性の高い信号伝達と優れたパフォーマンスを保証する.消耗因子 0.0022 同じ周波数で信号損失を最小限に抑え 信号の完全性を最大限に保ちます



TMM10 典型的な値
資産   TMM10 方向性 単位 条件 試験方法
ダイレクトリコンスタント,ε プロセス 9.20±023 Z   10 GHz IPC-TM-650 2 試行錯誤した5.5.5
変圧電圧定数,設計 9.8 - - 8GHzから40GHz 分相長法
消耗因子 (プロセス) 0.0022 Z - 10 GHz IPC-TM-650 2 試行錯誤した5.5.5
変電圧の熱系数 -38歳 - ppm/°K -55°Cから125°C IPC-TM-650 2 試行錯誤した5.5.5
断熱抵抗 >2000年 - ほら C/96/60/95 について ASTM D257
容積抵抗性 2 × 108 - モーム.cm - ASTM D257
表面抵抗性 4 × 107 - ほら - ASTM D257
電気強度 (介電強度) 285 Z V/ml - IPC-TM-650 方法 25.6.2
熱特性
分解温度 (Td) 425 425 °CTGA - ASTM D3850
熱膨張係数 - x 21 X について ppm/K 0~140 °C ASTM E 831 IPC-TM-650, 2.4.41
熱膨張係数 - Y 21 Y ppm/K 0~140 °C ASTM E 831 IPC-TM-650, 2.4.41
熱膨張係数 - Z 20 Z ppm/K 0~140 °C ASTM E 831 IPC-TM-650, 2.4.41
熱伝導性 0.76 Z W/m/K 80 °C ASTM C518
メカニカルプロパティ
熱ストレス後の銅皮の強度 5.0 (0.9) X,Y 1lb/インチ (N/mm) 溶接後浮遊 1オンス EDC IPC-TM-650 方法 24.8
折りたたみの強度 (MD/CMD) 13.62 X,Y kpsi A について ASTM D790
折りたたみのモジュール (MD/CMD) 1.79 X,Y MPSI A について ASTM D790
物理 的 な 特質
水分吸収 (2X2) 1.27mm (0.050") 0.09 - % D/24/23 ASTM D570
3.18mm (0.125インチ) 0.2
特殊重力 2.77 - - A について ASTM D792
固有熱容量 0.74 - J/g/K A について 計算した
鉛のないプロセスは互換性がある はい - - - -



TMM10 PCB の 主要 な 利点 の 一つ は,銅 に 匹敵 する 熱 膨張 率 です.この特性により,機械的なストレスのリスクが軽減され,PCBの全体的な信頼性が向上します.特に温度変動が一般的であるアプリケーションでは



TMM10 PCBは,0.0015から0.500インチまでの厚さ範囲で利用可能で,設計に柔軟性を提供し,さまざまなスペースの制約に対応しています.その機械的性質は,スリープと冷たい流れに耐える PCB の時間的完整性を保証する



TMM10 PCB の プロセス 化学物質 に 対する 耐久性 は もう 一つの 注目すべき 特性 です.この 特性 は,製造 プロセス の 間 に 損傷 の リスクを 軽減 し ます.高い生産性と信頼性を確保する.



材料は電解塗装の前にナプタナートナトリウム処理を必要とせず,製造プロセスを簡素化し,総生産時間を短縮します.

耐熱性樹脂ベースにより,TMM10 PCBは信頼性の高いワイヤー結合を可能にし,この結合技術を必要とするアプリケーションに適しています.



2層硬いPCB構造は35μm厚の銅層を特徴とし,0.635mm (25mil) のロジャースコアTMM10をサンドイッチしている.板の寸法は210mm × 210mmで,完成板の厚さは0.7mm.PCBはIPC2級規格に準拠し,高品質と信頼性を保証します.



TMM10 PCBは,Gerber RS-274-X アートワークと互換性があり,さまざまな設計ソフトウェアと製造プロセスに簡単に統合できます.



この高性能PCBは,RFおよびマイクロ波電子の分野で多数のアプリケーションを見つけます.それは特にRFおよびマイクロ波回路,電力増幅器,組み合わせ器,フィルターに適しています.,カップラー,衛星通信システム,地球定位システムアンテナ,パッチアンテナ,電解極化器とレンズ,チップテスト機



専門家のチームは,あなたにサポートするために準備ができています.

TMM10 PCBの潜在能力を 解き放つために



25ml TMM10 1oz 0.7mm 溶接マスクなしの赤銅PCB 0


次の世代を公開:TMM10 PCBはRFとマイクロ波アプリケーションを再定義する

革新的なTMM10PCBの導入で パラダイムシフトを目の当たりにしています 先進的な陶器,炭化水素,熱耐性ポリマー複合材料TMM10PCBは 卓越した性能,信頼性,耐久性を 提供していますこの最先端のPCB材料は,業界を変革させようとしています.



卓越 し た 性能 と 信頼性



TMM10 PCB の 先進性 を 調べる

TMM10 PCBは,信頼性の高い信号伝送を保証する10 GHzで 9.20 ± 0.23 の印象的な介電常数 (εProcess) を誇っています.微分相長法によって決定されるまた,低分散因子 (0.0022) は信号損失を最小限に抑え,信号の整合性を保ちます.



極端な条件における信頼性:熱安定性と低分散因数

TMM10 PCBの熱膨張係数は 銅に匹敵し 機械的ストレスを軽減し 温度変動環境でも 整合性を保証します熱系定数−38ppm/°Kから−55°Cから125°Cまでさらに,80°Cで0.76W/m/Kの特異的な熱伝導性が効率的な散熱を促進します.



シームレスな統合が容易になった: Gerber RS-274-X アートワークとの互換性

TMM10 PCBは,Gerber RS-274-X アートワークとの互換性により,既存の設計ソフトウェアと製造プロセスにシームレスに統合できます.この機能は設計から生産への移行を簡素化します時間と労力を節約します



人気 アプリケーション と 将来の見通し

優化された信号伝達:TMM10 PCB の パワー 増幅器 や フィルター の 役割

TMM10 PCBは,電源増幅器,フィルター,カップラーにおけるゲームチェンジャーであり,最適化された信号伝達と増幅を保証します.卓越した性能により,RFとマイクロ波回路は優れた結果をもたらすことができます.



衛星通信 システム に 対する TMM10 PCB の 影響

TMM10 PCBは衛星通信システムにおいて重要な役割を果たし,シームレスなデータ転送と信頼できる信号受信を可能にします.耐久性 と 熱 安定性 は,宇宙 用 に 理想 的 な 選択 に なる.



結論

未来を形作る:TMM10 PCB 技術の進歩と革新

TMM10 PCBは 卓越した特性と卓越した性能で RFおよびマイクロ波アプリケーションに革命をもたらします信頼性の高い信号伝達から 効率的な熱管理と化学抵抗までTMM10 PCBの継続的な進歩と革新は,電子設計と製造の新たな境界を開くことを約束します.TMM10 PCBで未来を掴み,RFやマイクロ波プロジェクトの潜在能力を発揮してください.



25ml TMM10 1oz 0.7mm 溶接マスクなしの赤銅PCB 1
