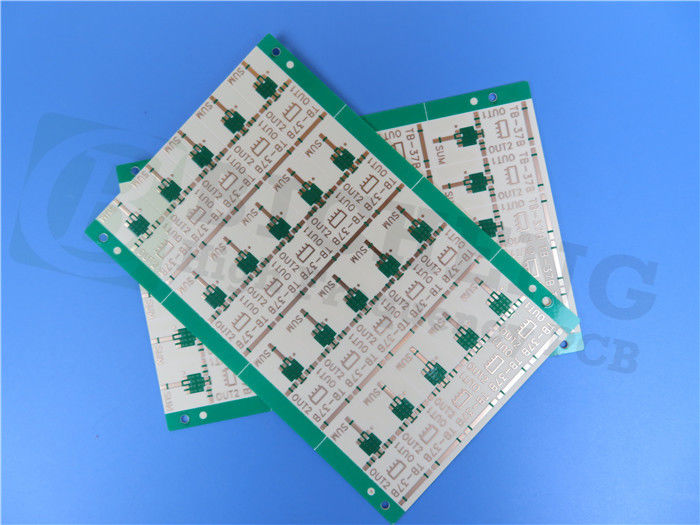

RO4725JXR アンテナ PCB 複層銅と浸水金を持つ基板に構築

RO4725JXR アンテナ PCB 複層銅と浸水金を持つ基板に構築

MOQ: 1pcs
価格: USD9.99-99.99
標準パッケージ: 真空bags+Cartons
配達期間: 8-9仕事日
決済方法: T/T
供給能力: 1ヶ月あたりの5000pcs
詳細情報
起源の場所
中国
ブランド名
Bicheng
証明
UL, ISO9001, IATF16949
モデル番号
BIC-216.V1 について0
材料:
炭化水素 / セラミック / 織物ガラス
層数:
2 層
PCBの厚さ:
0.9mm
基板サイズ:
146.15mm x 60.8mm = 20PCS, +/- 0.15mm
銅の重量:
1オンス (1.4ミリ) の外層
溶接マスク:
緑色
表面塗装:
浸水金
ハイライト:

アンテナ RF PCBボード

,

複層銅アンテナPCBボード

,

浸透金 アンテナ PCB

製品説明

簡潔 な 紹介

この2層硬いPCBには,35μmの銅層1と30.7mil (0.780mm) のロジャースRO4725JXRコアと35μmの銅層2のスタックアップがあります. 完成板厚さは0.1オンス (1oz) の完成したCu重量構造の詳細には,ボードの寸法が146.15mm×60.8mm,最小の痕跡/スペースが5/6mm,最小の穴の大きさは0.5mmが含まれます.盲目バイアスはなく,バイアスプレート厚さは20μm.



表面仕上げとして浸透金を使用したPCB. 緑色の上部の溶接マスクと下部の溶接マスクはありません. 上部または下部にシルクスクリーンはありません. 輸送の前に,品質を確保するために100%の電気試験が行われます.提供されたアートワークは,Gerber RS-274-X ファイルの形式で,PCBはIPC-Class-2 品質基準に準拠しています.それは世界中で利用できます.



このPCBには合計54つのコンポーネントと67つのパッドがあり,上部には67つのSMTパッド,下部にはSMTパッドがない. 249つのバイアス,3つのネットがあります.セルラーベースステーションアンテナやパワーアンプなどのアプリケーションで一般的に使用されています..



パラメータ 価値観
PCB タイプ 2層硬いPCB
コッパー_レイヤー_1 35 μm
ロジャース RO4725JXR コア 30.7ミリ (0.780ミリ)
銅_層_2 35 μm
板の寸法 146.15mm x 60.8mm = 20PCS, +/- 0.15mm
最小の痕跡/空間 5/6ミリ
穴の最小サイズ 0.5mm
ブラインドバイアス 違う
完成板の厚さ 0.9mm
完成したCu重量 1オンス (1.4ミリ) の外層
厚さによる塗装 20 μm
表面塗装 浸水金
トップ シルクスクリーン 違う
底部 シルクスクリーン 違う
トップソールドマスク 緑色
下の溶接マスク 違う
電気試験 輸送前100%
構成要素 54
パッドの総数 67
トルーホール・パッド 0
トップSMTパッド 67
下のSMTパッド 0
バイアス 249
3
提供された美術品の種類 ゲルバー RS-274-X
品質基準 IPCクラス2
利用可能性 世界 規模
典型的な用途 携帯電話基地局アンテナと電源増幅器



特徴/利点:

RO4725JXR RF PCBは,独自の特性により,さまざまな利点を提供しています.



PIMを減らす:これらのPCBは,シグナル品質が向上し,干渉が軽減されるため,受動的なインターモジュレーションが減少しています.



低挿入損失:低負荷介電器と低プロフィールフィルムにより,これらのPCBは伝送中に信号損失を最小限に抑えます.



RO4725JXR Dk 255:2.55 の介電常数は,標準的な PTFE ベースの材料との一貫した電気性能と互換性を保証します.



また,PCBには独特のフィラーと閉ざされたマイクロ球があり,追加の利点があります.



低密度密度が1.27gm/cmしかない3このPCBは,PTFE/ガラス板より約30%軽く,応用で重量削減が可能です.



低Z軸CTE (熱膨張係数) 25.6ppm/°C: この特性により,温度変動に伴い次元安定性と信頼性の高い性能が保証されます.



他にも注目すべき特徴は:

高Tg (>280°C):高温のガラスの移行は,設計の柔軟性と自動組立プロセスとの互換性を可能にします.



低TCDk (+34ppm/°C):低熱系数である介電常数は,温度変化による変動を最小限に抑え,一貫した回路性能を保証する.



特別に作製された熱固性樹脂システム/フィラー:この製法では,製造が容易で,プラテッド・スルーホール (PTH) プロセスと互換性があります.



さらにRO4725JXRラミネートは環境に優しい:



鉛のないプロセス互換性:これらのPCBは鉛のない溶接プロセスに適しています



RoHS対応:危険物質の制限 (RoHS) 規制の要件を満たしています



RO4725JXR PCBの典型的な用途は,セルラーベースステーションアンテナなどである.



RO4725JXR アンテナ PCB 複層銅と浸水金を持つ基板に構築 0



基板の種類とブランド 標準FR-4,高TgFR-4,高周波材料,ポリマイド/PET柔軟材料
シェンギ,ITEQ,アイソラ,台湾ユニオン ロジャースコープ タコニック
板の種類 硬いPCB,柔軟な回路,硬くて柔軟なPCB,ハイブリッドPCB,HDIPCB
CCLモデル 高Tg FR-4: S1000-2M, TU-872 SLK, TU-768, IT-180A 高CTI FR-4: S1600L, ST115
ロジャーズ・コープRO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO4534, RO4535, RO4835, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210; RT/Duriod 5880; RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/Duroid 6035HTC;RT/デュロイド 5880LZ; TMM3,TMM4,TMM6,TMM10,TMM10i,TMM13i,Kappa 438; AD250C,AD255C,AD300D,AD350A,AD450,AD600,AD1000,TC350; TC600; ディクラッド 880,ディクラッド 870,ディクラッド 527; アイソクラッド 917
タコニック:試験試験試験の実施期間を制限し,試験試験の実施期間を制限する.
F4B PTFE複合材料:(DK2.2 DK2.65 DK2.85 DK2.94DK30DK32DK338DK35DK40DK44DK615DK10.2)
最大配送サイズ 1200mm × 572mm
最低完成板厚さ L≤2L: 0.15mm; 4L: 0.4mm
完成板の最大厚さ 10.0 mm
盲目の埋葬穴 (横断しない) 0.1mm
最大穴の側面比 15:01
機械式ドリルの最小直径 0.1 mm
透孔容量 +/- 0.0762 mm
プレス・フィット・ホール・トレランス +/- 0.05mm
塗装されていない銅の穴の許容量 +/- 0.05mm
最大層数 32
内外層 最大銅厚さ 12オンス
最小穴の許容量 +/- 2ミリ
最低層対層許容量 +/- 3ミリ
最小ライン幅/距離 3ml/3ml
最小BGA直径 8ミリ
阻害容量 < 50Ω ±5Ω; ≥50Ω±10%
表面処理プロセス 鉛/鉛のないHASL,浸透金,浸透銀,浸透锡,OSP,ENIG,ENEPIG,炭素インク,剥がれるマスク,ゴールドフィンガーなど
