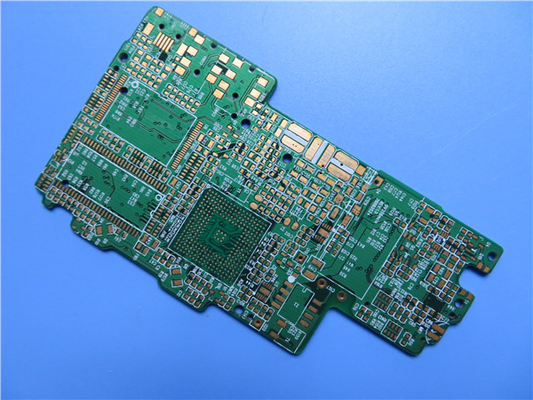

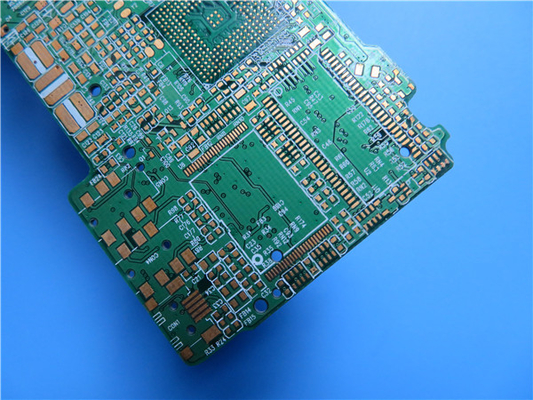

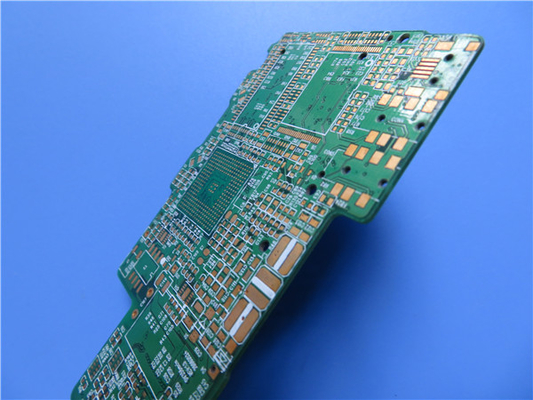

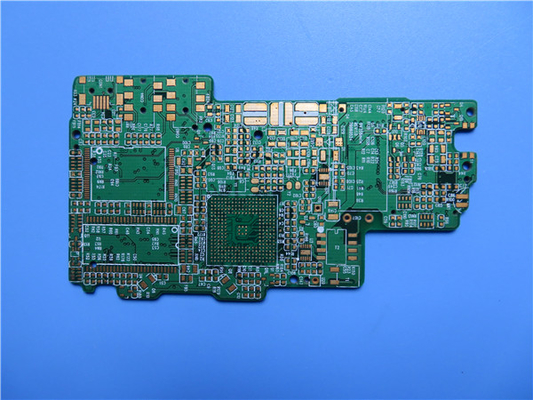

8層の硬いハイブリッドPCBがRO3003とFR4で ブラインド・ビヤで作られています

ロジャース RO3003セラミックで満たされた PTFE複合材料と S1000-2M 高Tg170 FR-4基質の組み合わせを組み込みます卓越した性能と信頼性このPCBは,3.0+/-の介電常数で,正確な信号伝達と信号損失を最小限に保ち,幅広いアプリケーションの要求に応えるように設計されています.04 10GHzで消耗因子 0.001 同じ周波数で

優れた機械性能と熱安定性は,ロージャース RO3003とS1000-2M基板によって提供され,低温膨張係数 (CTE) は17ppm/°C,16ppm/°C,X 帯で 25 ppm/°C信頼性の高いストライラインと多層ボード構造が達成されます.これは,-40°Cから+85°Cの広い温度範囲で例外的な性能を要求するアプリケーションにとって理想的な選択となります.

このPCBのスタックアップは,銅層,ロジャース3003コア,およびS1000-2M FR-4基板を含む8層で構成されています.この構造は最適な信号性能を保証します.次元安定性122.3mm x 94.4mm のボードの寸法により,部品の配置に十分なスペースが提供されています.最小の痕跡/空間を4/4ミリと最小の穴の大きさを0でサポートする.35ミリ

IPC-Class-2規格は製造中に遵守され,高品質の生産と業界ガイドラインの遵守を保証します.厳格な100%電気テストは出荷前に各PCBで行われます性能と信頼性を保証します

構造の詳細には,完成板の厚さ2.2mm,銅重量0.5オンス (0.7ミリ) の内層,銅重量1オンス (1.4ミリ) の外層が含まれます.厚さは20μm表面仕上げは浸透金で,優れた伝導性と耐腐蝕性を提供しています.上と下のシルクスクリーンは白色で,上と下の溶接マスクはマットブラックです..シルクスクリーンは故意に溶接パッドに省略されています 干渉を防ぐためです

81のコンポーネントと143のパッドを備えた PCBは 帯域フィルター マイクロストリップパッチアンテナ 電圧制御オシレーター温度変化に敏感なアプリケーション優れた性能と信頼性が高いため,要求の高いプロジェクトに最適です.

世界中での利用可能性が確保され,世界中の顧客が優れた性能から恩恵を受けることができます.sales10@bichengpcbで私たちの販売チームと連絡することを躊躇しないでください.com

ロージャース RO3003 と S1000-2M の基板を備えた 8 層硬い PCB を選択して 次のプロジェクトにご参加ください
