| ハイライト: | 熱気溶接PCBボード,AD250C 双面硬い回路板,60ミリ 双面硬い回路板 |
||
|---|---|---|---|
AD250素材をベースにした 最新のPCBを紹介します 商業用マイクロ波と RFアプリケーション用に特別に設計されていますAD250Cラミナートは,厳格に制御された二極定数.50通信インフラストラクチャの性能と信頼性を向上させる.
主要な特徴:
このPCBの基礎となるのは,ロージャーズAD250C織物ガラス強化PTFEアンテナグレードラミネートです.この材料は正確な電気特性を持っていますPCBは10GHzおよびベースステーション周波数で0.0013の低損失触角を示し,優れた回路性能を保証します.その分解温度 (Td) は500°Cを超えます.高温環境で耐久性が高いAD250Cラミネートは,湿度吸収率が非常に低くなっています.04% 及び,熱膨張係数 (CTE) 47 ppm/°C (X軸) と優れた寸法安定性を表す, 29 ppm/°C (Y軸) と196 ppm/°C (Z軸)
| 電気特性 | AD250C | 単位 | 試験条件 | 試験方法 | |
| PIM (30ml/60ml) | -159/-163 試聴する | dBc | 1900MHzで反射された 43dBmのスキャプトーン,S1/S1 | ロジャース 内部 50オーム | |
| ダイレクトリ常数 (プロセス) | 2.52 | - | 23°C @ 50% RH | 10 GHz | IPC TM-650 2 について5.5.5 (IPC TM-650 2.5.5.3) |
| 介電常数 (設計) | 2.50 | - | C-24/23/50 | 10 GHz | マイクロストライプ差相長 |
| 消耗因子 (プロセス) | 0.0013 | - | 23°C @ 50% RH | 10 GHz | IPC TM-650 2 について5.5.5 |
| 変電圧の熱系数 | -117 | ppm/oC について | 0°Cから100°C | 10 GHz | IPC TM-650 2 について5.5.5 |
| 容積抵抗性 | 4.8×108 | モーム-cm | C-96/35/90 について | - | IPC TM-650 2 について5.17.1 |
| 表面抵抗性 | 4.1×107 | ほら | C-96/35/90 について | - | IPC TM-650 2 について5.17.1 |
| 電気強度 (介電強度) | 979 | V/ml | - | - | IPC TM-650 2 について5.6.2 |
| ダイレクトリック分解 | >40 | kV | D-48/50 | X/Y方向 | IPC TM-650 2 について5.6 |
| 熱特性 | |||||
| 分解温度 (T)d) | >500 | ̊C | 2時間105°C | 5% 減量 | IPC TM-650 2 について3.40 |
| 熱膨張係数 - x | 47 | ppm/ ̊C | - | -55°Cから288°C | IPC TM-650 2 について4.41 |
| 熱膨張係数 - y | 29 | ppm/ ̊C | - | -55°Cから288°C | IPC TM-650 2 について4.41 |
| 熱膨張係数 - z | 196 | ppm/ ̊C | - | -55°Cから288°C | IPC TM-650 2 について4.41 |
| 熱伝導性 | 0.33 | W/mK | - | z方向 | ASTM D5470 |
| デラミネーション の 時 | >60 | 分数 | 受け取ったまま | 288 ̊C | IPC TM-650 2 について4.24.1 |
| メカニカルプロパティ | |||||
| 熱ストレス後の銅皮の強度 | 2.6 生産量 |
N/mm (lbs/in) | 10s @288 ̊C | 35 μmのフィルム | IPC TM-650 2 について4.8 |
| 折りたたみの強度 (MD/CMD) | 8.8/6.4 (60.7/44.1) | MPa (ksi) | 25°C ± 3°C | - | ASTM D790 |
| 張力強度 (MD/CMD) | 6.0/5.6 (41.4/38.6) | MPa (ksi) | 23°C/50% RH | - | ASTM D3039/D3039-14 |
| フレックスモジュール (MD/CMD) | 885/778 (6,102/5,364) | MPa (ksi) | 25°C ± 3°C | - | IPC-TM-650 試験方法 24.4 |
| 次元安定性 (MD/CMD) | 0.02/006 | ミル/インチ | エッチ + 焼いた後 | - | IPC-TM-650 2 試行錯誤した4.39a |
| 物理 的 な 特質 | |||||
| 炎症性 | V-0 | - | - | - | UL-94 |
| 水分吸収 | 0.04 | % | E1/105 +D48/50 | - | IPC TM-650 2 について6.2.1 |
| 密度 | 2.28 | g/cm3 | C-24/23/50 | - | ASTM D792 |
| 固有熱容量 | 0.813 | J/g°K | 105°Cで2時間 | - | ASTM E2716 |
利点:
このPCBの低損失触角 (<0.002 at 10 GHz) は,幅広い無線周波数帯で優れた回路パフォーマンスを可能にします.制御された介電常数 (±0.05) で,PCBは一貫して予測可能な回路性能を保証するAD250ラミネートに使用された陶器材料は,温度変化時の過熱電圧常数の例外的な安定性を提供します.低パッシブインターモダレーション (PIM) -159 dBc 30m1900 MHz は信号の干渉を大幅に削減し,アンテナの性能を向上させます.PCB の 卓越 な 寸法 安定性 は,回路 の 性能 の 繰り返し 性 を 向上 さ せ,高い 製造 生産 率 に 寄与 する典型的なPTFEベースのラミネートと比較して,このPCBは信頼性と性能を向上させます.
施工詳細:

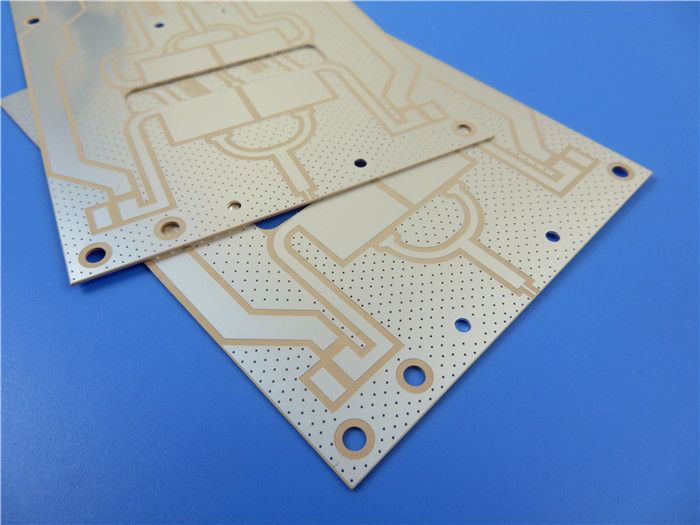

このPCBは2層の硬い構造で,以下のスタックアップ:Copper_layer_1 (35μm),AD250C (1,524mmまたは60mil) およびCopper_layer_2 (35μm) による.完成板厚さは1.1オンス (1oz) の完成銅の重量耐久性と性能のバランスをとる.
追加仕様:
板の寸法は355mm x 210mm (1PCS) で,容積は+/- 0.15mmである.最小痕跡/スペースは6/6mL,最小穴サイズは0.4mmである.このPCBにはブラインドバイアスがない.熱気溶接レベル表面仕上げを特徴付け,上下にはシルクスクリーンや溶接マスクがありません.発送前に,各PCBは,最適なパフォーマンスを確保するために 100%の電気テストを受けます.
統計:
このPCBは118のコンポーネント,260のパッド,118のスルーホールパッド,142の上部SMTパッド,下部SMTパッドがない.161のバイアスを含み,3つのネットをサポートする.
標準と利用可能性
このPCBは,高い製造基準と性能を保証する IPCクラス2規格に準拠しています.優れた機能とパフォーマンスを世界中の顧客に提供します.
応用:
この汎用PCBは,携帯電話インフラストラクチャの基地局アンテナ,自動車電信アンテナシステム,商業衛星無線アンテナを含むさまざまな分野で応用されています.信頼性の高いPCBを商用マイクロ波およびRFアプリケーションにおける高性能ソリューションです
| PCB 材料: | PTFE ベースの繊維ガラス/セラミックで満たされた複合材料 |
| 名称: | AD250C |
| ダイレクトリ常数: | 2.50 (10 GHz) |
| 消耗因子 | 0.0013 (10 GHz) |
| 層数: | 双面PCB,多層PCB,ハイブリッドPCB |
| 銅の重量: | 1オンス (35μm),2オンス (70μm) |
| 介電体厚さ | 20ミリ (0.508mm), 30ミリ (0.762mm), 60ミリ (1.524mm) |
| PCB サイズ: | ≤400mm × 500mm |
| 溶接マスク: | 緑色,黒色,青色,黄色,赤色など |
| 表面塗装: | 浸透金 (ENIG),HASL,浸透銀,浸透锡,OSP,ENEPIG,赤銅,純金塗装など |
