2L RO3006 RF PCB 1オンス ENIG と銅白のシルクスクリーン

2L RO3006 RF PCB 1オンス ENIG と銅白のシルクスクリーン

MOQ: 1PCS
価格: USD9.99/PCS-99.99/PCS
標準パッケージ: 真空bags+Cartons
配達期間: 8-9仕事日
決済方法: T/T
供給能力: 5000PCS / 月
詳細情報
起源の場所
中国
ブランド名
Bicheng
証明
UL, ISO9001, IATF16949
ハイライト:

ENIG を搭載した無線周波数回路板

,

2L RO3006 RF PCB

,

銅白色 シルクスクリーン RF PCB

製品説明

RO306基板で作られた PCBを紹介します



RO3006 紹介:
ロジャース RO3006ラミナートは,陶磁で満たされたPTFE複合材料を使用する先進的な回路材料です.これらの材料は,電気的および機械的性質の両方で例外的な安定性を提供するために特別に設計されていますRO3006の顕著な特徴の一つは,広い温度範囲で安定した介電常数 (Dk) を維持する能力である.この特性により,室温に近いPTFEガラス材料で一般的に観察されるDkのステップ変化が排除されます..



特徴:
ロジャースのRO3006ラミナットは,セラミックで満たされたPTFE複合材料で構成されている.これらの材料は,10 GHzと23°Cで6.15 +/- 0.15の介電常数,低散逸因子0.002 同じ周波数と温度で熱分解温度が500°Cを超えると,RO3006は優れた熱安定性を示し,熱伝導性は0.79W/mKである.効率的な熱伝達を促進するRO3006は,水分吸収率が0.02%の低い.さらに,材料の熱膨張係数は,X,Y,Cで17ppm/°Cから24ppm/°C (-55〜288°C) にも及ぶ.そしてZ軸.



利点:
RO3006ラミナットは,多層板設計に理想的であり,異なる電解定数を必要とする.これらのラミネートは,エポキシガラス多層板を含むハイブリッド設計にも対応していますRO3006のもう一つの利点は,銅と一致する低平面膨張係数である.この特性により,表面に固定された組成物の信頼性が向上し,温度変化に敏感なアプリケーションに適しています.さらに,RO3006は優れた寸法安定性を示しています.これらのラミネートに使用される量産生プロセスは経済的な価格を保証し,コスト効率の良い選択になります.



RO3006 典型的な値
資産 RO3006 方向性 単位 条件 試験方法
ダイレクトリコンスタント,ε プロセス 6.15±005 Z   10 GHz/23°C IPC-TM-650 2 試行錯誤した5.5.5 ストリップラインを固定
変圧電圧定数,設計 6.5 Z   8GHzから40GHz 分相長法
消耗因子,tanδ 0.002 Z   10 GHz/23°C IPC-TM-650 2 試行錯誤した5.5.5
熱系数 ε -262 だった Z ppm/°C 10 GHz -50°Cから150°C IPC-TM-650 2 試行錯誤した5.5.5
次元安定性 0.27
0.15
X について
Y
mm/m コンド A IPC-TM-650 2 試行錯誤した2.4
容積抵抗性 105   MΩ.cm コンド A IPC25.17.1
表面抵抗性 105   コンド A IPC25.17.1
張力モジュール 1498
1293
X について
Y
MPa 23°C ASTM D 638
水分吸収 0.02   % D48/50 IPC-TM-650 2 試行錯誤した6.2.1
特定熱量 0.86   j/g/k   計算した
熱伝導性 0.79   W/M/K 50°C ASTM D 5470
熱膨張係数
(−55〜288°C)
17
17
24
X について
Y
Z
ppm/°C 23°C/50% RH IPC-TM-650 2 試行錯誤した4.4.1
Td 500   °C TGA   ASTM D 3850
密度 2.6   gm/cm3 23°C ASTM D 792
銅皮の強度 7.1   イブ / イン. 1オンス,EDC 溶接後浮遊 IPC-TM 24.8
炎症性 V-0       UL 94
鉛のないプロセス 互換性 そうだ



PCB スタックアップと製造の詳細:
この2層硬いPCBでは,スタックアップは厚さ35μmの銅層からなり,その後は厚さ25mil (0.635mm) のRO3006基板からなり,厚さ35μmの銅層.



PCBの構成細部には,単一のパーツのボードサイズが30mm x 37mmが含まれます.最小の痕跡/スペースは5/5ミリ,最小の穴サイズは0.25mmです.この配置では盲目バイアスはありません.完成板の厚さは0.8mmで,外側の銅層は1オンス (1.4ミリ) の重さを持っています. バイプラチングの厚さは20μmです. 表面の仕上げは浸し金です.そして上部のシルクスクリーンは白ですまた,上層や下層には溶接マスクも使用されません.出荷前に,品質を確保するために100%電気テストが行われます.



PCB統計:
このPCB構成には15のコンポーネントと合計50のパッドが含まれています.これらのパッドのうち31は透孔パッド,19はトップ表面マウント技術 (SMT) のパッドです.下のSMTパッドがないこのPCB設計には38のビアスが組み込まれ,2つのネットで構成されています.

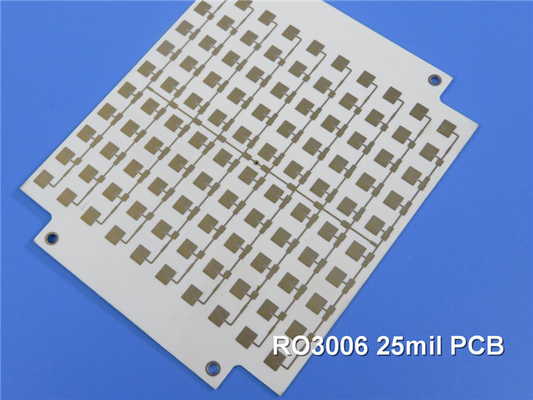

2L RO3006 RF PCB 1オンス ENIG と銅白のシルクスクリーン 0



アートワークと基準:
このPCB設計のための付属したアートワークタイプは,広く受け入れられている業界標準であるGerber RS-274-Xです.この設計のための受け入れられている規格はIPC-Class-2,品質と性能要件の遵守を保証する.



入手可能性と典型的な用途:
RO3006ラミナットは,世界中のあらゆる市場で利用可能であり,さまざまな産業に応用されています.彼らは特に自動車レーダーアプリケーションに適しています,地球定位衛星アンテナ,セルラー通信システム (電力増幅器とアンテナを含む),無線通信のためのパッチアンテナ,直接放送衛星,データリンク用のケーブルシステム特殊な電気的および機械的特性により,幅広い用途で汎用的で信頼性があります.
