| 指定: | TSM-DS3 | ダイレクトリ常数: | 3 +/- 005 |
|---|---|---|---|
| 誘電正接: | 0.0011 | 誘電体の厚さ: | 5ミリ (0.127mm), 10ミリ (0.254mm), 20ミリ (0.508mm), 30ミリ (0.762mm), 60ミリ (1.524mm), 90ミリ (2.286mm) |
| PCBのサイズ: | ≤400mm X 500mm | 銅の重量: | 1オンス (35µm)、2オンス (70µm) |

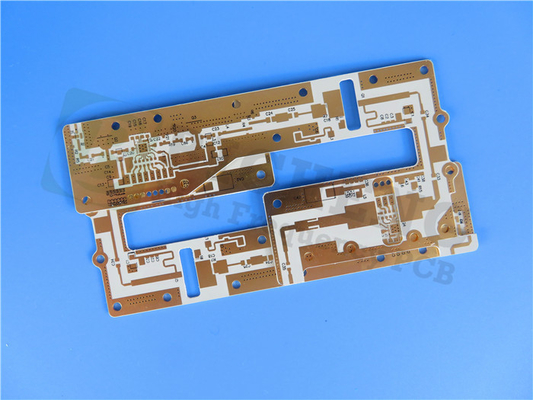

| ハイライト: | 5ml 高周波印刷回路板,セラミックで満たされた強化材料PCBボード |
||
材料 紹介
TSM-DS3は,熱安定性の優れた材料で,10GHzで消耗因子 (DF) が0.0011で,業界をリードする低損失特性を誇っています.市販されている最高のガラス繊維強化エポキシスと比べられる予測性と一貫性があります.
TSM-DS3は,約5%のガラス繊維が非常に少ないセラミックで満たされた強化材料として注目されています.この 独特 な 構成 に よっ て,大 サイズ の 複雑な 多層 材 を 製造 する 際 に,エポキシ 剤 と 競合 する こと が でき ます要求の高いアプリケーションに理想的な選択です
TSM-DS3の主要な特徴の一つは,高電源アプリケーションに適していること.高熱伝導性 (TC) は0.65W/m*Kで,この材料は,印刷ワイヤリングボード (PWB) の設計で,他の熱源から熱を効率的に導きます.この能力は効率的な熱消耗を保証し,高電力シナリオでも最適なパフォーマンスを維持するのに役立ちます.
さらに,TSM-DS3は熱膨張係数が非常に低いため,熱循環が要求されるアプリケーションに非常に適しています.この 特殊 な 特質 は,材料 の 性能 と 信頼性 を 向上 さ せる温度変動が大きい環境でも安定性があります
特徴
1.TSM-DS3は,10GHzで0.0011の業界をリードする消耗因数 (DF) を提供しています
2高熱伝導性を持つ TSM-DS3は熱源から熱を効果的に伝導します
3この素材は,約5%のガラスの繊維を含有しています.
4.TSM-DS3は,エポキシ材料に比べられる寸法安定性を表している.
5複雑なデザインの大きなフォーマット,高層数式プリントワイヤリングボード (PWB) の製造を可能にします
6この材料は,高出力と一貫した性能を持つ複雑なPCBの成功構築を可能にします.
7TSM-DS3は,広い温度範囲 (-30 °C~120 °C) で, +/- 0.25 の範囲内で安定した介電常数 (DK) を維持する.
8抵抗フィルムと互換性があり 応用範囲を広げています
典型的な用途
TSM-DS3は以下を含む様々な分野で応用されています.
1. カップラー
2段階配列アンテナ
3レーダー・マニフォールド
4mm波アンテナ
5石油掘削
6半導体/自動試験装置 (ATE) の試験
PCBの生産能力 (TSM-DS3)
| PCB 材料: | セラミックで満たされた織物繊維PTFEラミナート |
| 名称: | TSM-DS3 |
| ダイレクトリ常数: | 3 +/- 005 |
| 消耗因子 | 0.0011 |
| 層数: | 単面,二面,多層PCB,ハイブリッドPCB |
| 銅の重量: | 1オンス (35μm),2オンス (70μm) |
| 介電体厚さ | 5ミリ (0.127mm), 10ミリ (0.254mm), 20ミリ (0.508mm), 30ミリ (0.762mm), 60ミリ (1.524mm), 90ミリ (2.286mm) |
| PCB サイズ: | ≤400mm × 500mm |
| 溶接マスク: | 緑色,黒色,青色,黄色,赤色など |
| 表面塗装: | 浸透金,HASL,浸透銀,浸透鉛,ENEPIG,OSP,赤銅,純金など |
TSM-DS3典型 的 な 価値観
| 資産 | 試験方法 | ユニット | TSM-DS3 | ユニット | TSM-DS3 |
| Dk | IPC-650 2 試聴する5.5.3 | 3.00 | 3.00 | ||
| TcK (-30 °Cから120 °C) | IPC-650 2 試聴する5.5.5.1 (修正) | ppm | 5.4 | ppm | 5.4 |
| Df | IPC-650 2 試聴する5.5.5.1 (修正) | 0.0011 | 0.0011 | ||
| ダイレクトリック分解 | IPC-650 2 試聴する5.6 (ASTM D 149) | kV | 47.5 | kV | 47.5 |
| 介電力強度 | ASTM D 149 (平面を通して) | V/ml | 548 | V/mm | 21,575 |
| 弧抵抗 | IPC-650 2 試聴する5.1 | 秒数 | 226 | 秒数 | 226 |
| 水分吸収 | IPC-650 2 試聴する6.2.1 | % | 0.07 | % | 0.07 |
| 折りたたみの強度 (MD) | ASTM D 790/ IPC-650 2. 薬剤の投与量について4.4 | PSI | 11,811 | N/mm2 | 81 |
| 折りたたみの強度 (CD) | ASTM D 790/ IPC-650 2. 薬剤の投与量について4.4 | PSI | 7,512 | N/mm2 | 51 |
| 張力強度 (MD) | ASTM D 3039/IPC-650 2.4.19 | PSI | 7,030 | N/mm2 | 48 |
| 張力強度 (CD) | ASTM D 3039/IPC-650 2.4.19 | PSI | 3,830 | N/mm2 | 26 |
| 断裂時の長さ (MD) | ASTM D 3039/IPC-650 2.4.19 | % | 1.6 | % | 1.6 |
| 断裂時の長さ (CD) | ASTM D 3039/IPC-650 2.4.19 | % | 1.5 | % | 1.5 |
| 若者のモジュール (MD) | ASTM D 3039/IPC-650 2.4.19 | PSI | 973,000 | N/mm2 | 6,708 |
| ユング・モジュール (CD) | ASTM D 3039/IPC-650 2.4.19 | PSI | 984,000 | N/mm2 | 6,784 |
| 魚の比 (MD) | ASTM D 3039/IPC-650 2.4.19 | 0.24 | 0.24 | ||
| ポイソン・レシオ (CD) | ASTM D 3039/IPC-650 2.4.19 | 0.20 | 0.20 | ||
| 圧縮モジュール | ASTM D 695 (23).C) について | PSI | 310,000 | N/mm2 | 2,137 |
| 折りたたみのモジュール (MD) | ASTM D 790/IPC-650 2.4.4 | kpsi | 1,860 | N/mm2 | 12,824 |
| 折りたたみのモジュール (CD) | ASTM D 790/IPC-650 2.4.4 | kpsi | 1,740 | N/mm2 | 11,996 |
| 剥離強度 (CV1) | IPC-650 2 試聴する4.8 セカンド52.2 (TS) | パウンド/イン | 8 | N/mm | 1.46 |
| 熱伝導性 (不覆い) | ASTM F 433/ASTM 1530-06 | W/M*K | 0.65 | W/M*K | 0.65 |
| 次元安定性 (MD) | IPC-650 2 試聴する4.39 第5.4節 (焼いた後) | ミル/イン | 0.21 | mm/M | 0.21 |
| 次元安定性 (CD) | IPC-650 2 試聴する4.39 第5.4節 (焼いた後) | ミル/イン | 0.20 | mm/M | 0.20 |
| 次元安定性 (MD) | IPC-650 2 試聴する4.39 第5.5条 (TS) | ミル/イン | 0.15 | mm/M | 0.15 |
| 次元安定性 (CD) | IPC-650 2 試聴する4.39 第5.5条 (TS) | ミル/イン | 0.10 | mm/M | 0.10 |
| 表面抵抗性 | IPC-650 2 試聴する5.17.1 秒52.1 (ET) | モームス | 2.3 × 10 ^ 6 | モームス | 2.3 × 10 ^ 6 |
| 表面抵抗性 | IPC-650 2 試聴する5.17.1 秒52.1 (HC) | モームス | 2.1 × 10^7 | モームス | 2.1 × 10^7 |
| 容積抵抗性 | IPC-650 2 試聴する5.17.1 秒52.1 (ET) | モーム/cm | 1.1 × 10^7 | モーム/cm | 1.1 × 10^7 |
| 容積抵抗性 | IPC-650 2 試聴する5.17.1 秒52.1 (HC) | モーム/cm | 1.8 × 10^8 | モーム/cm | 1.8 × 10^8 |
| CTE (x軸) (RTから125°C) | IPC-650 2 試聴する4.41/TMA | ppm/oC | 10 | ppm/oC | 10 |
| CTE (y軸) (125°CまでRT) | IPC-650 2 試聴する4.41/TMA | ppm/oC | 16 | ppm/oC | 16 |
| CTE (z軸) (RTから125°C) | IPC-650 2 試聴する4.41/TMA | ppm/oC | 23 | ppm/oC | 23 |
| 密度 (特異重力) | ASTM D 792 | g/cm3 | 2.11 | g/cm3 | 2.11 |
| 硬さ | ASTM D 2240 (海岸D) | 79 | 79 | ||
| Td (2% 減量) | IPC-650 2 試聴する4.24.6 (TGA) | oC | 526 | oC | 526 |
| Td (5%減量) | IPC-650 2 試聴する4.24.6 (TGA) | oC | 551 | oC | 551 |
