| 材料: | TMM4 | 厚さ: | 25ミル |
|---|---|---|---|
| 表面塗装: | 浸水金 | はんだのマスク: | 緑色 |
| ハイライト: | 液浸の金高周波PCB,2層高周波PCB,緑色溶接マスク 高周波PCB |
||
今日では TMM4基板をベースにした PCBが登場しますTMM4は,特に高塗装透孔信頼性ストライプラインおよびマイクロストライプアプリケーションのために設計された最先端の熱固定マイクロ波材料ですこのセラミック,炭水化物,耐熱ポリマー複合材料は,陶器と伝統的なPTFEラミナットの機械的および化学的な利点を組み合わせ,専門的な生産技術への必要性を排除する.
4.50 +/- 0.045 の介電常数 (Dk) と 10GHz で 0.0020 の消耗因数を持つTMM4 は,RF およびマイクロ波回路に優れた電気性能を提供します.15ppm/°K の熱系数 Dk は,幅広い温度範囲で安定性を保証する銅と一致する熱膨張係数は,次元的整合性を保証する.TMM4は425 °C TGAの分解温度 (Td) を示しています.熱に耐性がある0.7 W/mk の熱伝導性により,熱を効率的に散布し,システムの全体的な信頼性に貢献します.
| TMM4 典型的な値 | ||||||
| 資産 | TMM4 | 方向性 | 単位 | 条件 | 試験方法 | |
| ダイレクトリコンスタンット,ε プロセス | 4.5±0045 | Z | 10 GHz | IPC-TM-650 2 試行錯誤した5.5.5 | ||
| ダイレクトレクトル常数,ε設計 | 4.7 | - | - | 8GHzから40GHz | 分相長法 | |
| 消耗因子 (プロセス) | 0.002 | Z | - | 10 GHz | IPC-TM-650 2 試行錯誤した5.5.5 | |
| 変電圧の熱系数 | +15 | - | ppm/°K | -55°Cから125°C | IPC-TM-650 2 試行錯誤した5.5.5 | |
| 断熱抵抗 | >2000年 | - | ほら | C/96/60/95 について | ASTM D257 | |
| 容積抵抗性 | 6 × 108 | - | モーム.cm | - | ASTM D257 | |
| 表面抵抗性 | 1 × 109 | - | ほら | - | ASTM D257 | |
| 電気強度 (介電強度) | 371 | Z | V/ml | - | IPC-TM-650 方法 25.6.2 | |
| 熱特性 | ||||||
| 分解温度 (Td) | 425 | 425 | °CTGA | - | ASTM D3850 | |
| 熱膨張係数 - x | 16 | X について | ppm/K | 0~140 °C | ASTM E 831 IPC-TM-650, 2.4.41 | |
| 熱膨張係数 - Y | 16 | Y | ppm/K | 0~140 °C | ASTM E 831 IPC-TM-650, 2.4.41 | |
| 熱膨張係数 - Z | 21 | Z | ppm/K | 0~140 °C | ASTM E 831 IPC-TM-650, 2.4.41 | |
| 熱伝導性 | 0.7 | Z | W/m/K | 80 °C | ASTM C518 | |
| メカニカルプロパティ | ||||||
| 熱ストレス後の銅皮の強度 | 5.7 (1.0) | X,Y | 1lb/インチ (N/mm) | 溶接後浮遊 1オンス EDC | IPC-TM-650 方法 24.8 | |
| 折りたたみの強度 (MD/CMD) | 15.91 | X,Y | kpsi | A について | ASTM D790 | |
| 折りたたみのモジュール (MD/CMD) | 1.76 | X,Y | MPSI | A について | ASTM D790 | |
| 物理 的 な 特質 | ||||||
| 水分吸収 (2X2) | 1.27mm (0.050") | 0.07 | - | % | D/24/23 | ASTM D570 |
| 3.18mm (0.125インチ) | 0.18 | |||||
| 特殊重力 | 2.07 | - | - | A について | ASTM D792 | |
| 固有熱容量 | 0.83 | - | J/g/K | A について | 計算した | |
| 鉛のないプロセスは互換性がある | はい | - | - | - | - | |
TMM4の機械性能は,スリップと冷却流に耐性があり,長期間の性能と信頼性を保証する.また,加工化学物質に非常に耐性があり,製造中に損傷を最小限に抑える.その組成物における熱耐性樹脂の使用は,パッドの引き上げや基板の変形のリスクなしに,信頼性の高いワイヤー結合を可能にしますTMM4は,すべての一般的なPWBプロセスと互換性があり,既存の製造ワークフローに柔軟かつ簡単に統合できます.
このPCBは,2層の硬いボードで,各外層の銅重量は35μmである.ボードの寸法は直径83mmの円で,完成厚さは0.8mmである.最小の痕跡/スペースは6/8ミリです送料前に100%の電気テストを受け,品質と信頼性を保証します.
| PCB 材料: | セラミック,炭化水素,熱固性ポリマーから組成された |
| 指定者: | TMM4 |
| ダイレクトリ常数: | 4.5 ±0.045 (プロセス) 4.7 (設計) |
| 層数: | 1 層 2 層 |
| 銅の重量: | 0.5oz (17μm), 1oz (35μm), 2oz (70μm) |
| ラミネート厚さ: | 15ミリ (0.381mm), 20ミリ (0.508mm), 25ミリ (0.635mm), 30ミリ (0.762mm), 50ミリ (1.270mm), 60ミリ (1.524mm), 75ミリ (1.905mm), 100ミリ (2.540mm), 125ミリ (3.175mm) |
| PCB サイズ: | ≤400mm × 500mm |
| 溶接マスク: | 緑色,黒色,青色,黄色,赤色など |
| 表面塗装: | 裸の銅,HASL,ENIG,浸透スチール,純金 (金の下にニッケルがない),OSP. |

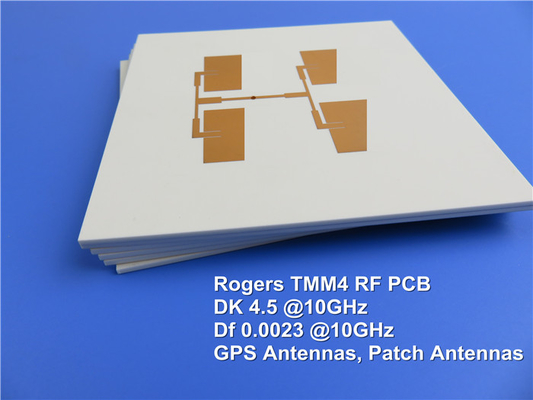

TMM4 PCB は,幅広い産業で応用されています.特にRFおよびマイクロ波回路,電源増幅器,組み合わせ器,フィルター,カップラー,衛星通信システムグローバルポジショニングシステム アンテナ パッチアンテナ ダイエレクトリック偏振器 レンズ チップテスト機標準的なPWBプロセスとの互換性TMM4 PCBは優れた性能と耐久性を持っています
TMM4 をベースにしたこのPCBは,IPC-Class-2 品質基準に準拠しており,世界中で利用できます. 提供されたアートワークは Gerber RS-274-X フォーマットです.標準PCB製造プロセスとの互換性を確保する.
特殊な電気性能,機械的信頼性, 標準的なPWBプロセスとの互換性によりTMM4 PCBは,要求の高いRFおよびマイクロ波アプリケーションに信頼性と高品質なソリューションを提供します.TMM4PCBは 世界中に利用可能で サポートされています TMM4PCBは 技術者やデザイナーに 創造性を解放し RFやマイクロ波回路の世界で可能なことの限界を 押し広げることを可能にします
