| MOQ: | 1pcs |
| 価格: | USD9.99-99.99/PCS |
| 標準パッケージ: | 掃除袋+カートン |
| 配達期間: | 8~9 営業日 |
| 決済方法: | T/T |
| 供給能力: | 5000PCS / 月 |
新発売のPCBを紹介します RO4350Bラミネートで 製造可能な高性能ラミネートです独占の織物ガラス強化炭化水素/セラミック材料でRO4350Bは 優れた電気性能を 提供しながら 費用対効果の高い製造です
RO4350Bラミナットは,標準的なエポキシ/ガラスラミナットと同じ加工方法を使用して,電圧不変 (Dk) を正確に制御し,低損失を維持します.普通のマイクロ波ラミネートとは違ってRO4350Bラミネートは,製造プロセスを簡素化して,特別な穴の処理や処理手順を必要としません. さらに,これらの材料はUL 94 V-0を評価されています.活性装置と高功率RF設計に適性を確保する.
10GHz/23°CでDK3.48 +/-0.05の介電常数と,10GHz/23°Cで0.0037の消耗因数を持つRO4350B PCBは,正確かつ信頼性の高い信号伝送を保証する.熱伝導性は0です.69 W/m/°K,効率的な熱消散に貢献する.PCBは,X軸では10 ppm/°C,Y軸では12 ppm/°Cで,低温膨張係数 (CTE) を示しています.そしてZ軸では32ppm/°Cまた,高Tg値>280 °Cを有し,高温下での安定性を保証する.0.06%の低水吸収率で,PCBは優れた寸法安定性を維持する.
RO4350B PCBは,アプリケーションに多くの利点を提供しています. 多層ボード (MLB) 構造に理想的です.高性能設計のための費用対効果の高いソリューションを提供RO4350B PCBは,競争力のある価格で販売されています.性能能力に優れた価値を提供.
| RO4350B 典型的な値 | |||||
| 資産 | RO4350B | 方向性 | 単位 | 条件 | 試験方法 |
| ダイレクトリコンスタンット,ε プロセス | 3.48±005 | Z | 10 GHz/23°C | IPC-TM-650 2 試行錯誤した5.5.5 ストリップラインを固定 | |
| ダイレクトレクトル常数,ε設計 | 3.66 | Z | 8〜40 GHz | 分相長法 | |
| 消耗因子 | 0.0037 0.0031 |
Z | 10 GHz/23°C 2.5 GHz/23°C |
IPC-TM-650 2 試行錯誤した5.5.5 | |
| 熱系数 ε | +50 | Z | ppm/°C | -50°Cから150°C | IPC-TM-650 2 試行錯誤した5.5.5 |
| 容積抵抗性 | 1.2 × 1010 | MΩ.cm | コンド A | IPC-TM-650 2 試行錯誤した5.17.1 | |
| 表面抵抗性 | 5.7×109 | MΩ | コンド A | IPC-TM-650 2 試行錯誤した5.17.1 | |
| 電力の強さ | 31.2 ((780) | Z | Kv/mm ((v/ml) | 0.51mm ((0.020") | IPC-TM-650 2 試行錯誤した5.6.2 |
| 張力モジュール | 16767 (((2,432) 14,153 ((2,053) |
X について Y |
MPa (kS) | RT 労働力 | ASTM D 638 |
| 張力強度 | 203 (※29.5) 130(18.9) |
X について Y |
MPa (kS) | RT 労働力 | ASTM D 638 |
| 折りたたみ力 | 255 (37) |
MPa (KPSI) |
IPC-TM-650 2 試行錯誤した4.4 | ||
| 次元安定性 | <0.5 | X,Y | mm/m (ミリ/インチ) |
エッチ+E2/150°C後 | IPC-TM-650 2 試行錯誤した4.39A |
| 熱膨張係数 | 10 12 32 |
X について Y Z |
ppm/°C | -55°Cから288°C | IPC-TM-650 2 試行錯誤した4.41 |
| Tg | >280 | °C TMA | A について | IPC-TM-650 2 試行錯誤した4.24.3 | |
| Td | 390 | °C TGA | ASTM D 3850 | ||
| 熱伝導性 | 0.69 | W/M/oK | 80°C | ASTM C518 | |
| 水分吸収 | 0.06 | % | 48時間潜水 0.060" サンプル温度 50°C |
ASTM D 570 | |
| 密度 | 1.86 | gm/cm3 | 23°C | ASTM D 792 | |
| 銅皮の強度 | 0.88 (5.0) |
N/mm (PLI) |
溶接後 フロー 1オンス EDC フィルム |
IPC-TM-650 2 試行錯誤した4.8 | |
| 炎症性 | (3)V-0 | UL 94 | |||
| 鉛のないプロセス 互換性 | そうだ | ||||

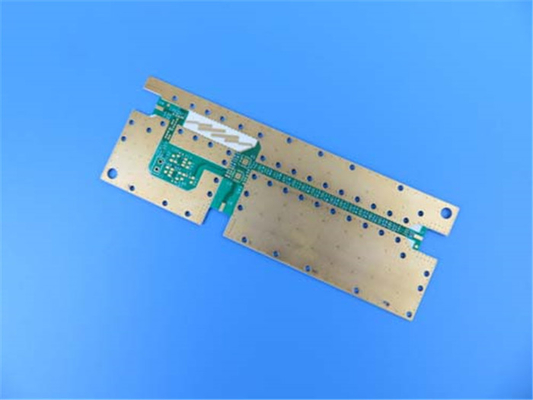

この特定のPCBには,銅_層_1 (70μm),0.508mm (20mil) のロジャース RO4350Bコア,および銅_層_2 (70μm) の2層の硬いボードスタックアップがあります.この構成は,構造的整合性とあなたの設計のための最適な電気性能を提供します.
このPCBの尺寸は106.84mm x 60.8mmで,容積は+/- 0.15mmである.最小の痕跡/スペースは4/5ミリ,最小の穴サイズは0.3mmである.盲目バイアスは存在しない.完成板の厚さは0です.6mm,外層の銅重さ1oz (1.4mls). 経面塗装厚さは20μmである. 表面の仕上げは浸し銀で,優れた溶接性および耐腐蝕性を提供します.PCBには上下のシルクスクリーンや溶接マスクがない各ボードは,その性能と信頼性を保証するために,包括的な100%電気テストを受けます.
各PCBは,IPC2級品質基準に準拠し,高品質の製造プロセスと信頼性の高いパフォーマンスを保証しています.
RO4350B PCB は,様々な産業に応用されています. 携帯電話の基地局アンテナや電源増幅器に適しています.優れた信号伝達と電源処理能力を有するまた,RF識別タグ,自動車レーダー,センサー,および直接放送衛星のためのLNB (Low-Noise Block Downconverters) にも適しています.優れた電気性能のためにRO4350B PCBを選択します費用対効果の高い製造と,要求の高いアプリケーションで信頼性の高い機能性
|
|
