商品の詳細:
お支払配送条件:
|
| 材料: | TMM3 | PCBのサイズ: | 51mm x 25mm = 1PCS, +/- 0.15mm |
|---|---|---|---|
| 銅の重量: | 1オンス | 表面塗装: | 浸水金 |
| 層数: | 2層 | PCB 厚さ: | 0.6mm |
| ハイライト: | 緑色ソルダーマスクPCB,20ml 双層PCB,0.6mmTMM3 PCB |
||
TMM3ベースのPCBの最新出荷を紹介します 高信頼性帯状とマイクロ帯状のアプリケーションのための究極のソリューションですロジャーズTMM3熱固定マイクロ波材料は,セラミックと伝統的なPTFEマイクロ波回路ラミネートの最高の特徴を組み合わせますTMM3ラミナットで特殊な性能と信頼性の恩恵を享受し,パッドのリフティングやワイヤー結合中に基板の変形を避けることができます.
TMM3基板は,例外的な性能と信頼性を提供します. 10GHzで3.27 +/-.032の介電常数 (Dk) と,10GHzで0.0020の消耗因数で,これらのPCBは一貫した信号性能と優れた信号完整性を保証しますまた,温度変動における安定性のためにDk 37 ppm/°K の熱係数と,熱安定性のためにTGA 425°C の高分解温度 (Td) を備えています.PCBは,銅に匹敵する熱膨張率と熱伝導性を0で示します..7W/mk により高い信頼性と効率的な熱消耗のために.0.0015 から.500 インチ (+/-.0015 ) の厚さ範囲で利用可能で,これらのPCBはさまざまな設計要件を満たす汎用性を提供します..
| 資産 | TMM3 | 方向性 | 単位 | 条件 | 試験方法 | |
| ダイレクトリコンスタンット,ε プロセス | 3.27±0032 | Z | 10 GHz | IPC-TM-650 2 試行錯誤した5.5.5 | ||
| ダイレクトレクトル常数,ε設計 | 3.45 | - | - | 8GHzから40GHz | 分相長法 | |
| 消耗因子 (プロセス) | 0.002 | Z | - | 10 GHz | IPC-TM-650 2 試行錯誤した5.5.5 | |
| 変電圧の熱系数 | +37 | - | ppm/°K | -55歳°C-125°C | IPC-TM-650 2 試行錯誤した5.5.5 | |
| 断熱抵抗 | >2000年 | - | ほら | C/96/60/95 について | ASTM D257 | |
| 容積抵抗性 | 2 × 109 | - | モーム.cm | - | ASTM D257 | |
| 表面抵抗性 | >9x 10^9 | - | ほら | - | ASTM D257 | |
| 電気強度 (介電強度) | 441 | Z | V/ml | - | IPC-TM-650 方法 25.6.2 | |
| 熱特性 | ||||||
| 分解温度 (Td) | 425 | 425 | °CTGA | - | ASTM D3850 | |
| 熱膨張係数 - x | 15 | X について | ppm/K | 0から140°C | ASTM E 831 IPC-TM-650, 2.4.41 | |
| 熱膨張係数 - Y | 15 | Y | ppm/K | 0から140°C | ASTM E 831 IPC-TM-650, 2.4.41 | |
| 熱膨張係数 - Z | 23 | Z | ppm/K | 0から140°C | ASTM E 831 IPC-TM-650, 2.4.41 | |
| 熱伝導性 | 0.7 | Z | W/m/K | 80°C | ASTM C518 | |
| メカニカルプロパティ | ||||||
| 熱ストレス後の銅皮の強度 | 5.7 (1.0) | X,Y | 1lb/インチ (N/mm) | 溶接後浮遊 1オンス EDC | IPC-TM-650 方法 24.8 | |
| 折りたたみの強度 (MD/CMD) | 16.53 | X,Y | kpsi | A について | ASTM D790 | |
| 折りたたみのモジュール (MD/CMD) | 1.72 | X,Y | MPSI | A について | ASTM D790 | |
| 物理 的 な 特質 | ||||||
| 水分吸収 (2X2) | 1.27mm (0.050") | 0.06 | - | % | D/24/23 | ASTM D570 |
| 3.18mm (0.125インチ) | 0.12 | |||||
| 特殊重力 | 1.78 | - | - | A について | ASTM D792 | |
| 固有熱容量 | 0.87 | - | J/g/K | A について | 計算した | |
| 鉛のないプロセスは互換性がある | はい | - | - | - | - | |
利点:
1メカニカルプロパティは,スリップと冷たい流れに抵抗し,長期の安定性を保証します.
2化学薬品に耐性があり 製造中の損傷を軽減します
3電気なしの塗装の前にナプタナートナトリウム処理は必要ありません.
4耐熱樹脂ベースにより信頼性の高いワイヤー結合.

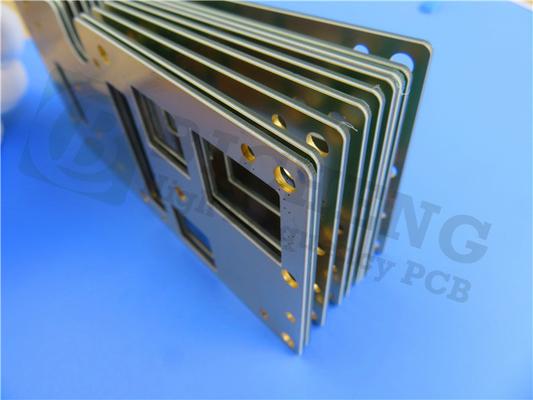

このPCBは様々なニーズを満たすために仕様が提供されています. これは各側に35μm厚さの銅層を持つ2層硬いPCBです. ロジャースTMM3コアは0.508mm (20mil) の厚さを持っています.構造の整合性を確保するこれらのPCBは,+/-0.15mmの許容度で,コンパクトサイズ51mmx25mm (1PCS) で提供されています.最小の穴の大きさは0.4mmは,様々な部品の配置を容認する. 0.6mmの完成板厚さ,外層の完成Cu重さ1oz (1.4m) と,バイアプレート厚さ20μm,これらのPCBは信頼性の高い相互接続と最適な伝導性のために最適化されています上下両層に緑色の溶接マスクを施し,質を保証するために出荷前に100%電気テストを受けています.
| PCB 材料: | セラミック,炭水化物,熱耐性ポリマー複合物 |
| 名称: | TMM3 |
| ダイレクトリ常数: | 3.27 |
| 層数: | 二重層,多層,ハイブリッドPCB |
| 銅の重量: | 0.5oz (17μm), 1oz (35μm), 2oz (70μm) |
| PCBの厚さ: | 15mil (0.381mm), 20mil (0.508mm), 25mil (0.635mm), 30mil(0.762mm), 50mil (1.27mm), 60mil (1.524mm), 75mil(1.905mm), 100mil (2.54mm), 125mil (3.175mm), 150mil (3.81mm), 200mil (5.08mm), 250mil (6.35mm), 275ミリ (6.985mm), 300ミリ (7.62mm), 500ミリ (12.7mm) |
| PCB サイズ: | ≤400mm × 500mm |
| 溶接マスク: | 緑色,黒色,青色,黄色,赤色など |
| 表面塗装: | 裸の銅,HASL,ENIG,OSP,浸透性チーン,浸透性銀,純金塗装など |
PCB統計:
15つのコンポーネントをサポートします.
合計26のパッド 17の透孔パッド 9の上部SMTパッド
効率的な相互接続のために12の経路と2つの網.
品質と利用可能性
IPC2級の品質基準
ゲルバー RS-274-X アートワークと互換性がある
簡単にアクセスできるように 世界中に利用できます
典型的な用途:
RFとマイクロ波回路
パワーアンプとコンビナー
フィルターとカップラー
衛星通信システム
グローバルポジショニングシステム (GPS) のアンテナ.
アンテナをパッチする
ダイレクトリック偏光器とレンズ
チップテスト機
TMM3ベースのPCBで卓越したパフォーマンス,信頼性,そして多用途性を体験してください.今日,RF,マイクロ波,および電力アプリケーションを向上させるために私たちと連絡してください.
