| 材料: | TMM10 | PCBのサイズ: | 63mm x 45mm = 1PCS, +/- 0.15mm |
|---|---|---|---|
| 銅の重量: | 1オンス | 表面塗装: | 浸漬銀 |
| 層数: | 両面 | PCB 厚さ: | 0.6mm |
革新的なTMM10PCBで 新しい時代を目の当たりにしますこの先進的なPCBは,業界に革命をもたらす準備ができていますTMM10 PCBの特色とメリットは 卓越した性能と新しい基準を設定します
卓越したパフォーマンス:
1優れた信号完全性:
- 10GHzで9.20 +/-.23のDkで,TMM10 PCBは,損失と歪みを最小限に抑え,精確で信頼性の高い信号伝播を保証します.
- 10GHzで0.0022の消耗因子により 優れた信号信憑性が保証され 高品質なデータ伝送が可能になります
- - 38ppm/°Kの熱系数Dkにより,温度変動に伴い安定した性能を保ち,信号の整合性を保ちます
2高度な熱管理:
- TMM10 PCBは,銅に匹敵する熱膨張係数を持ち,熱ストレスを軽減し,全体的な信頼性を高めます.
- 熱伝導力は0.76W/mkで,熱散は最適化され,要求の高いアプリケーションでは性能低下を防ぐ.
425 °Cの印象的な分解温度 (Td) TGAは,高温条件下でもPCBの耐久性を保証します.
| TMM10 典型的な値 | ||||||
| 資産 | TMM10 | 方向性 | 単位 | 条件 | 試験方法 | |
| ダイレクトリコンスタンット,ε プロセス | 9.20±023 | Z | 10 GHz | IPC-TM-650 2 試行錯誤した5.5.5 | ||
| ダイレクトレクトル常数,ε設計 | 9.8 | - | - | 8GHzから40GHz | 分相長法 | |
| 消耗因子 (プロセス) | 0.0022 | Z | - | 10 GHz | IPC-TM-650 2 試行錯誤した5.5.5 | |
| 変電圧の熱系数 | -38歳 | - | ppm/°K | -55歳°C-125°C | IPC-TM-650 2 試行錯誤した5.5.5 | |
| 断熱抵抗 | >2000年 | - | ほら | C/96/60/95 について | ASTM D257 | |
| 容積抵抗性 | 2 × 108 | - | モーム.cm | - | ASTM D257 | |
| 表面抵抗性 | 4 × 107 | - | ほら | - | ASTM D257 | |
| 電気強度 (介電強度) | 285 | Z | V/ml | - | IPC-TM-650 方法 25.6.2 | |
| 熱特性 | ||||||
| 分解温度 (Td) | 425 | 425 | °CTGA | - | ASTM D3850 | |
| 熱膨張係数 - x | 21 | X について | ppm/K | 0から140°C | ASTM E 831 IPC-TM-650, 2.4.41 | |
| 熱膨張係数 - Y | 21 | Y | ppm/K | 0から140°C | ASTM E 831 IPC-TM-650, 2.4.41 | |
| 熱膨張係数 - Z | 20 | Z | ppm/K | 0から140°C | ASTM E 831 IPC-TM-650, 2.4.41 | |
| 熱伝導性 | 0.76 | Z | W/m/K | 80°C | ASTM C518 | |
| メカニカルプロパティ | ||||||
| 熱ストレス後の銅皮の強度 | 5.0 (0.9) | X,Y | 1lb/インチ (N/mm) | 溶接後浮遊 1オンス EDC | IPC-TM-650 方法 24.8 | |
| 折りたたみの強度 (MD/CMD) | 13.62 | X,Y | kpsi | A について | ASTM D790 | |
| 折りたたみのモジュール (MD/CMD) | 1.79 | X,Y | MPSI | A について | ASTM D790 | |
| 物理 的 な 特質 | ||||||
| 水分吸収 (2X2) | 1.27mm (0.050") | 0.09 | - | % | D/24/23 | ASTM D570 |
| 3.18mm (0.125インチ) | 0.2 | |||||
| 特殊重力 | 2.77 | - | - | A について | ASTM D792 | |
| 固有熱容量 | 0.74 | - | J/g/K | A について | 計算した | |
| 鉛のないプロセスは互換性がある | はい | - | - | - | - | |
卓越した信頼性
1特殊な機械特性:
- TMM10 PCBは,長期の安定性と信頼性を保証する,スリップと冷たい流れに優れた耐性を示しています.
- 処理化学物質に耐性があるため,PCBは製造中に損傷のリスクを最小限に抑え,耐久性と寿命を高めます.
2生産プロセスを簡素化
- TMM10 PCBは,電解塗装の前にナトリウムナプタナート処理の必要性をなくし,製造プロセスを簡素化し,貴重な時間を節約します.
- 耐熱性樹脂をベースに,このPCBは信頼性の高いワイヤー結合を可能にし,安全な接続を保証し,故障のリスクを軽減します.
| PCB 材料: | セラミック,炭水化物,熱耐性ポリマー複合物 |
| 名称: | TMM10 |
| ダイレクトリ常数: | 9.20 ±023 |
| 層数: | 二重層,多層,ハイブリッドPCB |
| 銅の重量: | 0.5oz (17μm), 1oz (35μm), 2oz (70μm) |
| PCBの厚さ: | 15mil (0.381mm), 20mil (0.508mm), 25mil (0.635mm), 30mil(0.762mm), 50mil (1.27mm), 60mil (1.524mm), 75mil(1.905mm), 100mil (2.54mm), 125mil (3.175mm), 150mil (3.81mm), 200mil (5.08mm), 250mil (6.35mm), 275ミリ (6.985mm), 300ミリ (7.62mm), 500ミリ (12.70mm) |
| PCB サイズ: | ≤400mm × 500mm |
| 溶接マスク: | 緑色,黒色,青色,黄色,赤色など |
| 表面塗装: | 裸の銅,HASL,ENIG,OSPなど |

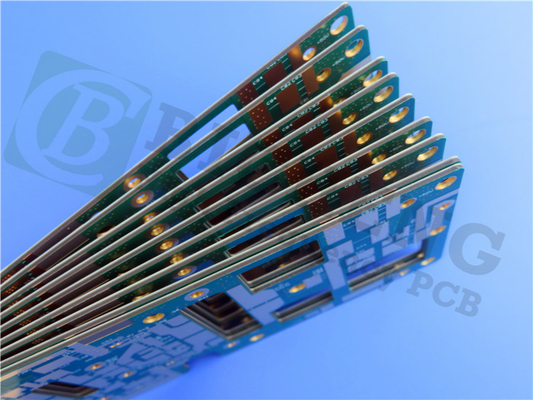

精密構造:
このPCBは2層の硬い設計で 最も厳しい要求を満たすために 精巧に設計されています
- 板の寸法: 63mm × 45mm,コンパクトで多用性のあるソリューションを提供します.
- 最低のトラス/スペース: 5/5ミリ,複雑な回路と正確な信号ルーティングを可能にします.
- 最小穴の大きさ:0.35mm,部品のシームレスな統合を容易にする.
- 完成板の厚さ:0.6mm 耐久性とスペースの制限のバランスをとります
- 完成したCu重量: 1oz (1.4ミリ) の外層,最適な伝導性と信号の整合性を保証します.
信頼性の高い相互接続を保証する 20 μm の厚さ.
- 表面仕上げ: 浸し銀, 優れた溶接性と耐腐蝕性
- 上部 シルクスクリーン: 白色で,組立と検査を容易にするため,部品の明確な識別を容易にする.
- トップ・ソルダー・マスク: 青色で 効果的な保護と隔離を
- 100% 送料前に使用された電気テスト,製品の品質と信頼性を保証します.
汎用的な用途:
TMM10 PCBは,以下を含む幅広い用途に最適です.
- RFとマイクロ波回路,正確な信号伝送と受信を保証する.
- 効率的な電力管理と配給を可能にする電力増幅機と組み合わせ機
- フィルターとカップラー 精密な信号操作とフィルタリングを容易にする
- 衛星通信システムで,シームレスで信頼性の高い接続を保証します.
- グローバル ポジショニング システム (GPS) のアンテナ,正確な位置情報を提供する.
- アンテナをパッチして 複数のシナリオで無線通信を可能に
- 光学性能と機能性を向上させる電解極化器とレンズ
- 効率的なテストと検証のための信頼性の高いプラットフォームを提供するチップテスト機
妥協のない品質と可用性
製造の最高水準の卓越性と信頼性を保証します. 我々は,世界中の可用性を提供することを誇りに思います.この画期的な技術にアクセスできるようにします.
結論として TMM10 PCBは RFやマイクロ波の応用において 重要な飛躍を遂げていますエンジニアやデザイナーが 新しいレベルのパフォーマンスとイノベーションを 実現できるようにしますTMM10 PCBを信頼して プロジェクトに革命をもたらし 前例のない成功を 目指してください
