材料: | ロジャース・コア・カッパ 438 | PCBのサイズ: | 76.18mm x 26.4mm = 1PCS, +/- 0.15mm |
---|---|---|---|
銅の重量: | 1オンス (1.4ミリ) の外層 | 表面塗装: | ENEPIG |
層数: | 2層 | PCB 厚さ: | 0.8 mm |
ハイライト: | ENEPIG PCBボード 30ミリ PCBボード,30mil PCB Board |

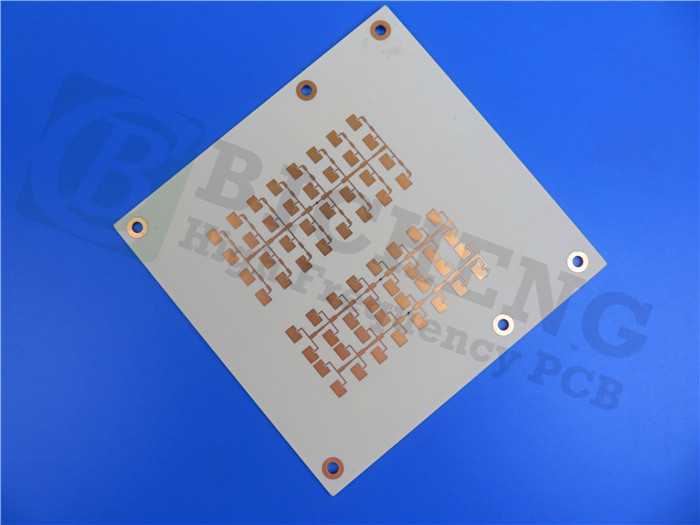

卓越した高周波性能と 標準的なエポキシ/ガラス (FR-4) プロセスの便利さを組み合わせた 最先端のラミネート回路板である Kappa 438 PCBを紹介しますガラス強化の炭化水素セラミックシステムで設計された, Kappa 438は優れた信号完整性,低損失,および炎阻害性特性を提供し,幅広いアプリケーションに理想的な選択となっています.カッパ 438 PCBを 競合他社と区別する 特徴や利点について調べましょう.
このKappa 438 PCBは,要求の高いアプリケーションで,卓越したパフォーマンスと信頼性を保証する,多くの特性を誇っています.
1ガラス強化炭化水素熱セットプラットフォーム:
カッパ 438 PCBは,ガラス強化の強固な炭化水素熱固定プラットフォームの上に構築されており,信頼性の高い回路のための堅固な基盤を提供します.
2調整された電解常数 (Dk):
4の Dk を合わせた38既存のFR-4設計を改造するのは簡単です. 電気性能の向上が必要です.
3. 狭いDkと厚さの許容度:
カッパ438はFR-4と比較してより厳しいDkと厚さ公差を示し,一貫した回路性能を保証し,正確な設計実行を可能にします.
資産 | 典型的な価値 カッパ 438 | 方向性 | 単位 | 条件 | 試験方法 |
ダイレクトレクトル常数 設計 | 4.38 | Z | - | 2.5 GHz | 分相長法 |
消散因子 茶色 | 0.005 | Z | - | 10 GHz/23°C | IPC-TM-650 2 試行錯誤した5.5.5 |
ダイレクトレクトル定数の熱係数 e | -21歳 | - | ppm/°C | 10 GHz (-50〜150°C) | 修正されたIPC-TM-650 2.5.5.5 |
容積抵抗性 | 2.9 × 109 | - | MΩ•cm | コンド A | IPC-TM-650 2 試行錯誤した5.17.1 |
表面抵抗性 | 6.2 × 107 | - | MΩ | コンド A | IPC-TM-650 2 試行錯誤した5.17.1 |
電力の強さ | 675 | Z | V/ml | - | IPC-TM-650 2 試行錯誤した5.6.2 |
張力強度 | 16 12 | MD CMD | kpsi | - | ASTM D3039/D3039-14 |
折りたたみ力 | 25 19 | MD CMD | kpsi | - | IPC-TM-650 2 試行錯誤した4.4 |
次元安定性 | -0.48-0 だった59 | MD CMD | mm/m | - | IPC-TM-650 2 試行錯誤した4.39a |
熱膨張係数 | 13 | X について | ppm/°C | -55〜288°C | IPC-TM-650 2 試行錯誤した4.41 |
16 | Y | ||||
42 | Z | ||||
熱伝導性 | 0.64 | Z | W/(m.K) | 80°C | ASTM D5470 |
デラミネーションまでの時間 (T288) | >60 | - | 分数 | 288°C | IPC-TM-650 2 試行錯誤した4.24.1 |
Tg | >280 | - | °C TMA | - | IPC-TM-650 2 試行錯誤した4.24.3 |
Td | 414 | - | °C | - | IPC-TM-650 2 試行錯誤した3.40 |
水分吸収 | 0.07 | - | % | 24/23 | IPC-TM-650 2 試行錯誤した6.2.1 |
ヤングのモジュール | 2264 2098 年 | MD CMD | kpsi | - | ASTM D3039/D3039-14 |
フレックスモジュール | 2337 2123 | MD CMD | kpsi | - | IPC-TM-650 2 試行錯誤した4.4 |
身をかがめる | 0.03 | - | % | - | IPC-TM-650 2 試行錯誤した4.22C |
ストイッチ | 0.08 | - | % | - | IPC-TM-650 2 試行錯誤した4.22C |
熱力 ストレス の 後 の 銅 皮 の 強さ | 5.8 | - | パウンド/イン | 1オンス (35μm) のフィルム | IPC-TM-650 2 試行錯誤した4.8 |
炎症性 | V-0 | - | - | - | UL 94 |
特殊重力 | 1.99 | - | g/cm3 | - | ASTM D792 |
鉛のないプロセスは互換性がある | そうだ | - | - | - |
4低Z軸CTEと高Tg:
低Z軸熱膨張系数 (CTE) 42ppm/°C,高ガラス移行温度 (Tg) > 280°C TMAカッパ 438 PCBは,厳しい温度環境でも安定性と信頼性を保証します.
5Dk の熱係数:
カッパ438は,温度範囲で -50°C~150°Cで -21ppm/°Cの熱系数Dkを示し,優れた安定性を提供し,信号歪みを最小限に抑える.
6UL 94-V0 耐火性:
UL 94-V0の要件を満たす Kappa 438は,安全性と安心感を高めます.
PCB 材料: | ガラス強化炭化水素セラミック |
名称: | カッパ 438 |
ダイレクトリ常数: | 4.38 |
層数: | 二重層,多層,ハイブリッドPCB |
銅の重量: | 0.5oz (17μm),1oz (35μm) |
PCBの厚さ: | 20ミリ (0.508mm), 30ミリ (0.762mm), 40ミリ (1.016mm), 60ミリ (1.524mm) |
PCB サイズ: | ≤400mm × 500mm |
溶接マスク: | 緑色,黒色,青色,黄色,赤色など |
表面塗装: | 裸の銅,HASL,ENIG,OSPなど |
努力 の ない 統合 に 対する 卓越 し ない 益:
カッパ 438 PCB は,各々の回路のニーズに際立った選択となる様々な利点を提供しています.以下の利点をお体験ください:
1FR-4 プロセスとの互換性:
PCBの製造と組み立てを容易にするために設計された Kappa 438は,既存の FR-4 ワークフローにシームレスに統合され,採用プロセスを簡素化します.
2電気性能向上:
カッパ 438は,自作のDkにより,既存のFR-4設計のシームレスな変換が可能になり,便利性を損なうことなくより優れた電気性能を提供します.
3安定した回路性能:
カッパ438は 安定した信頼性の高い回路性能を 提供し 設計が最高水準に 達することを保証します
4設計の柔軟性と信頼性
カッパ 438は 設計柔軟性や 透孔信頼性を向上させ 革新的で頑丈な回路を 作れるようにします
5. 自動組立互換性:
カッパ438は 自動組み立てプロセスと完全に互換性があり 生産を効率化し コストを削減します
精密な建設詳細:

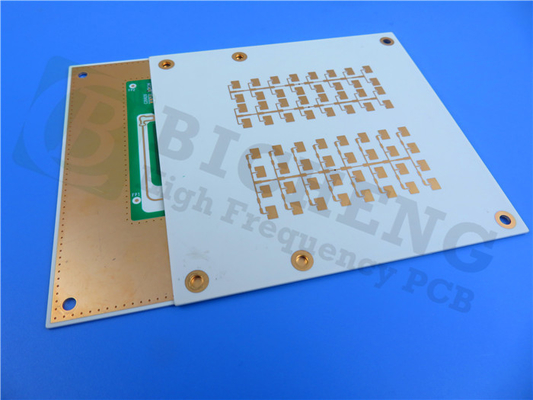

このKappa 438 PCB は,性能と使いやすさに最適化された 2 層の硬い構造を持っています.
- 板の寸法: 76.18mm × 26.4mm,多種多様なアプリケーションを可能にする
- 最低のトラス/スペース: 5/5ミリ,複雑な回路設計を可能に
- 最小穴の大きさ: 0.30mm,部品のシームレスな統合を容易にする
- 完成板の厚さ: 0.8mm,コンパクト性と耐久性のバランス
- 完成したCu重量: 1オンス (1,4ミリ) の外層,最適な導電性を確保
信頼性の高い電気接続を保証する: 20 μm
- 表面塗装:ENEPIG,高性能耐腐食性と溶接性
- トップ シルクスクリーン: いいえ,清潔でミニマリストの外観のために
- 下のシルクスクリーン: いいえ,洗練され,プロフェッショナルな美学を維持
- トップソルダーマスク: いいえ,設計とカスタマイゼーションに柔軟性を提供
- 底の溶接マスク: いいえ,合理的で効率的な設計を確保
-100%電気テスト:各ボードは,出荷前に欠陥のない機能性を確保するために厳格なテストを受けます.
経験 世界 的 に 利用 できる:
世界各地のエンジニアやデザイナーが 素晴らしいPCBの機能にアクセスし プロジェクトに新たな可能性を開くことができます
携帯端末のWi-Fiシステム 小型のセルネットワーク 車両間通信 IoTアプリケーションなどで 取り組んでいようと Kappa 438 PCBは 卓越した成果を上げることができます今すぐデザインをアップグレードして,シームレスな統合を体験してくださいカッパ438PCBが提供する卓越した性能と信頼性です
