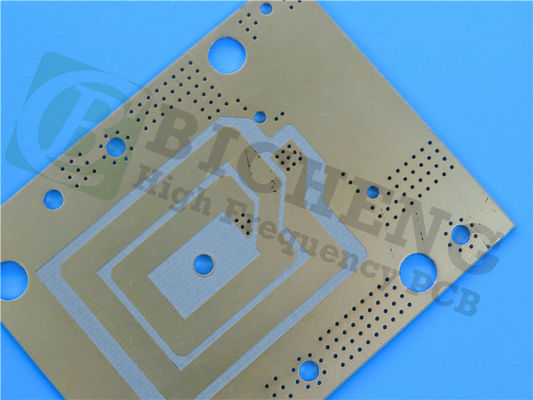

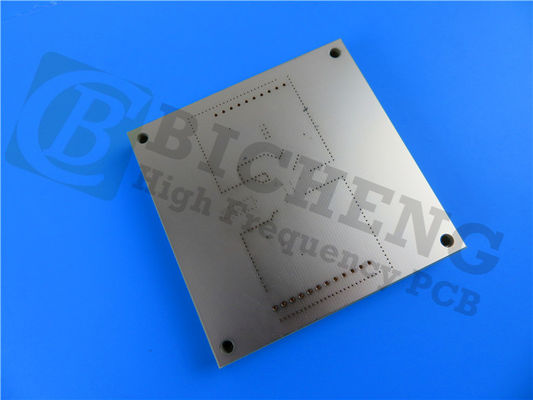

商品の詳細:
|
| 材料: | ロジャース RO3006 | PCBのサイズ: | 55mm x 47mm=1PCS |
|---|---|---|---|
| 銅の重量: | 1オンス (1.4ミリ) の外層 | 表面塗装: | 浸水金 |
| 層数: | 2層 | PCB 厚さ: | 0.3 ミリ |
| ハイライト: | 50ml RF PCBボード,1OZ 銅型RFPCBボード,RO3006 RFPCBボード |
||
新発売のPCBを紹介します 最先端のロジャーズ RO3006ラミネートで 優れた電気と機械の安定性を備えていますこのセラミックで満たされたPTFE複合材料は,幅広い用途で信頼性の高い性能を保証します変異する温度における安定した介電常数 (Dk) を有し,室温に近いPTFEガラス材料で一般的に経験されるDkのステップ変化を排除します.
主要な特徴:
ロジャーズ RO3006 セラミックで満たされたPTFE複合材料
10GHz/23°Cで6.15+/-0.15のダイレクト常数
10 GHz/23°Cで分散因子0.002
Td> 500°C
熱伝導性 0.79 W/mK
湿度 吸水率 0.02%
熱膨張係数 (−55〜288°C):X軸17ppm/°C,Y軸17ppm/°C,Z軸24ppm/°C
| RO3006 典型的な値 | |||||
| 資産 | RO3006 | 方向性 | 単位 | 条件 | 試験方法 |
| ダイレクトリコンスタンット,ε プロセス | 6.15±005 | Z | 10 GHz/23°C | IPC-TM-650 2 試行錯誤した5.5.5 ストリップラインを固定 | |
| ダイレクトレクトル常数,ε設計 | 6.5 | Z | 8GHzから40GHz | 分相長法 | |
| 消耗因子,tanδ | 0.002 | Z | 10 GHz/23°C | IPC-TM-650 2 試行錯誤した5.5.5 | |
| 熱系数 ε | -262 だった | Z | ppm/°C | 10 GHz -50°Cから150°C | IPC-TM-650 2 試行錯誤した5.5.5 |
| 次元安定性 | 0.27 0.15 |
X について Y |
mm/m | コンド A | IPC-TM-650 2 試行錯誤した2.4 |
| 容積抵抗性 | 105 | MΩ.cm | コンド A | IPC25.17.1 | |
| 表面抵抗性 | 105 | MΩ | コンド A | IPC25.17.1 | |
| 張力モジュール | 1498 1293 |
X について Y |
MPa | 23°C | ASTM D 638 |
| 水分吸収 | 0.02 | % | D48/50 | IPC-TM-650 2 試行錯誤した6.2.1 | |
| 特定熱量 | 0.86 | j/g/k | 計算した | ||
| 熱伝導性 | 0.79 | W/M/K | 50°C | ASTM D 5470 | |
| 熱膨張係数 (−55〜288°C) |
17 17 24 |
X について Y Z |
ppm/°C | 23°C/50% RH | IPC-TM-650 2 試行錯誤した4.4.1 |
| Td | 500 | °C TGA | ASTM D 3850 | ||
| 密度 | 2.6 | gm/cm3 | 23°C | ASTM D 792 | |
| 銅皮の強度 | 7.1 | イブ / イン. | 1オンス,EDC 溶接後浮遊 | IPC-TM 24.8 | |
| 炎症性 | V-0 | UL 94 | |||
| 鉛のないプロセス 互換性 | そうだ | ||||
利点:
ダイレクトリコンスタンットの範囲における均一な機械特性:
多層ボード設計に最適 変数式電解定数
エポキシガラス多層板のハイブリッド設計で使用可能
低平面内膨張係数 (対応銅):
より信頼性の高い表面に設置された組成物を可能にします
温度に敏感な用途に最適
優れた寸法安定性
量産製造プロセス:
経済的なラミネート価格設定

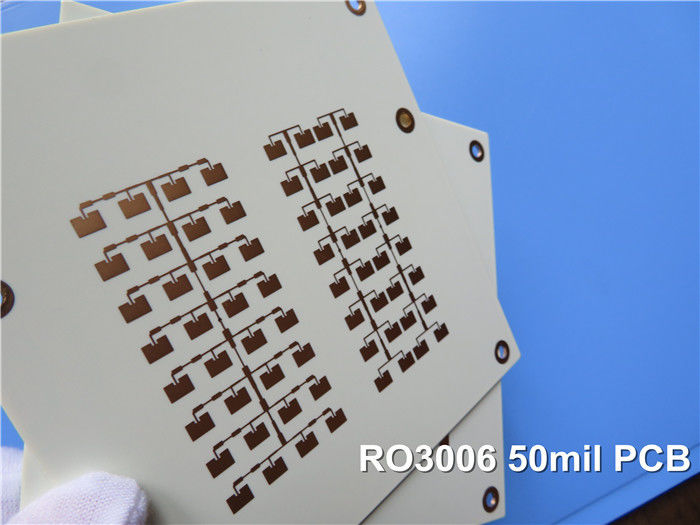

PCBスタックアップ:
2層硬いPCB
Copper_layer_1: 35 μm
ロジャース RO3006 基板: 50ミリ (1.27mm)
Copper_layer_2: 35 μm
| PCB 材料: | セラミックで満たされたPTFE複合材料 |
| 名称: | RO3006 |
| ダイレクトリ常数: | 6.15 |
| 消耗因子 | 0.002 10GHz |
| 層数: | 双面PCB,多層PCB,ハイブリッドPCB |
| 銅の重量: | 0.5oz (17μm), 1oz (35μm), 2oz (70μm) |
| ラミネート厚さ: | 5ミリ (0.127mm), 10ミリ (0.254mm), 20ミリ (0.508mm), 30ミリ (0.762mm), 60ミリ (1.524mm) |
| PCB サイズ: | ≤400mm × 500mm |
| 溶接マスク: | 緑色,黒色,青色,黄色,赤色など |
| 表面塗装: | 裸の銅,HASL,ENIG,浸透銀,浸透鉛,OSP,純金塗装など |
PCB 製造詳細:
このPCBは55mm x 47mmの寸法でコンパクトなサイズで,スペースが限られたアプリケーションに適しています.信号の正確なルーティングとボードスペースの効率的な利用を可能にする最小の穴の大きさは0.3mmで,小さな部品を設置し,簡単に組み立てることができます.
このボードには盲目バイアスが含まれず,製造プロセスを簡素化しコストを削減します.完成板の厚さは1.4mmで,耐久性とスペース効率のバランスをとります..外層の銅重量は1オンス (1.4ミリ) で,信号伝送と電源配送に十分な伝導性を提供する. 経面塗装厚さは20μm,信頼性の高い PCB 層間の接続を保証する.
このPCBの表面仕上げは浸水金で,腐食耐性と溶接性が優れ,様々な環境で堅牢な性能を保証します.上部 の シルクスクリーン は 白色 で 描かれ て い ます, 組み立てや識別を容易にするための明快で可読な部品ラベルを提供する.ボードには底部シルクスクリーンや上/下の溶接マスクが含まれていません.製造プロセスを簡素化し,コストを削減する.
配送前に,各PCBは機能と性能を保証するために100%の電気テストを受けます.この包括的な試験プロセスは,PCBが要求された仕様と意図された機能を満たしていることを保証します..
PCB統計:
このPCBは16つの部品からできていて,複雑な電子回路を構成できます.部品の接続点として機能し,電気信号の伝送を可能にするこのパッドのうち,29パッドはスルーホールのコンポーネント専用で,17パッドはボードの上部にある表面搭載技術 (SMT) のコンポーネント専用です.PCBの下側にはSMTパッドがない.
このパネルには 41 つの経路があり,異なる層間の接続を可能にし,信号と電力の流れを容易にする. さらに 3 つの網があります.PCB 設計内における異なる電路を表す.
このPCBに使用されているアートワークフォーマットは,PCB製造のための業界で広く受け入れられている標準であるGerber RS-274-Xです.異なる製造プロセスと互換性を確保し,デザインを正確に再現することができます.
このPCBは,一般電子製品向けPCBの質と性能基準を特定するIPC2級規格に適合しています.承認された業界標準に準拠することで,PCBが要求される信頼性や性能レベルを満たすことを保証します..
このPCBの利用は特定の地域や市場に限られていません. 世界中で利用可能で,さまざまな場所の顧客がその機能とアプリケーションの恩恵を受けることができます.
典型 的 な 応用
自動車用レーダー
グローバルポジショニング衛星アンテナ
携帯電話通信システム: パワーアンプとアンテナ
無線通信用のパッチアンテナ
直接放送衛星
ケーブルシステムにおけるデータリンク
リモートメーターリーダー
動力バックプラン
ロジャース RO3006ラミナットを搭載した PCBの信頼性と性能を体験してくださいこのPCBは,厳しい環境で例外的な電気的および機械的安定性を保証します.均一な機械特性,低積積縮係数,そしてコスト効率の良い製造プロセスに 信頼してください
