| MOQ: | 1pcs |
| 価格: | USD9.99-99.99/PCS |
| 標準パッケージ: | 掃除袋+カートン |
| 配達期間: | 8~9 営業日 |
| 決済方法: | T/T |
| 供給能力: | 5000PCS / 月 |
この陶器で満たされた PTFE複合材は 優れた安定性を持つ 高電圧定数を持っています様々な周波数で幅広い用途に最適化この競争力のある価格のPCBは,例外的な機械的および電気的安定性により,ブロードバンドコンポーネントの設計を簡素化し,回路の小型化をサポートします.
主要な特徴:
10 GHz/23°Cで10.2+/-0.30のダイレクト常数
10 GHz/23°Cで分散因子0.0022
低熱膨張系数 (−55〜288°C):X軸13ppm/°C,Y軸11ppm/°C,Z軸16ppm/°C
Td> 500°C
熱伝導性0.95 W/mK
湿度 吸水率 0.05%
-40°Cから+85°Cまでの操作
| RO3010 典型的な値 | |||||
| 資産 | RO3010 | 方向性 | 単位 | 条件 | 試験方法 |
| ダイレクトリコンスタンット,ε プロセス | 10.2±005 | Z | 10 GHz/23°C | IPC-TM-650 2 試行錯誤した5.5.5 ストリップラインを固定 | |
| ダイレクトレクトル常数,ε設計 | 11.2 | Z | 8GHzから40GHz | 分相長法 | |
| 消耗因子,tanδ | 0.0022 | Z | 10 GHz/23°C | IPC-TM-650 2 試行錯誤した5.5.5 | |
| 熱系数 ε | - 395 | Z | ppm/°C | 10 GHz -50°Cから150°C | IPC-TM-650 2 試行錯誤した5.5.5 |
| 次元安定性 | 0.35 0.31 |
X について Y |
mm/m | コンド A | IPC-TM-650 2 試行錯誤した2.4 |
| 容積抵抗性 | 105 | MΩ.cm | コンド A | IPC25.17.1 | |
| 表面抵抗性 | 105 | MΩ | コンド A | IPC25.17.1 | |
| 張力モジュール | 1902 1934 |
X について Y |
MPa | 23°C | ASTM D 638 |
| 水分吸収 | 0.05 | % | D48/50 | IPC-TM-650 2 試行錯誤した6.2.1 | |
| 特定熱量 | 0.8 | j/g/k | 計算した | ||
| 熱伝導性 | 0.95 | W/M/K | 50°C | ASTM D 5470 | |
| 熱膨張係数 (−55〜288°C) |
13 11 16 |
X について Y Z |
ppm/°C | 23°C/50% RH | IPC-TM-650 2 試行錯誤した4.4.1 |
| Td | 500 | °C TGA | ASTM D 3850 | ||
| 密度 | 2.8 | gm/cm3 | 23°C | ASTM D 792 | |
| 銅皮の強度 | 9.4 | イブ / イン. | 1オンス,EDC 溶接後浮遊 | IPC-TM 24.8 | |
| 炎症性 | V-0 | UL 94 | |||
| 鉛のないプロセス 互換性 | そうだ | ||||
利点:
尺寸安定性 拡張係数が銅に一致する:
信頼性の高い性能を保証し,熱膨張に関連する問題を最小限に抑える
安定性が重要なアプリケーションに最適
量産プロセスにおけるラミネートの経済的な価格設定:
大規模生産のためのコスト効率の良いソリューション
複数の層の板の設計で使用するのに適しています.
複雑な回路を作成し,複数の機能の統合を容易にする.

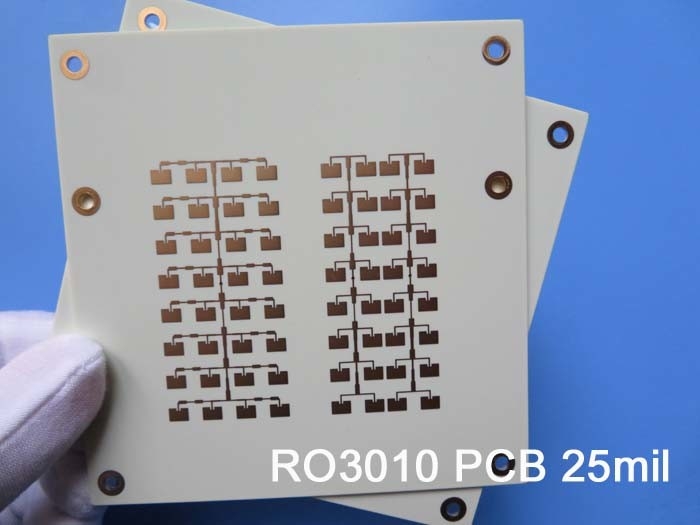

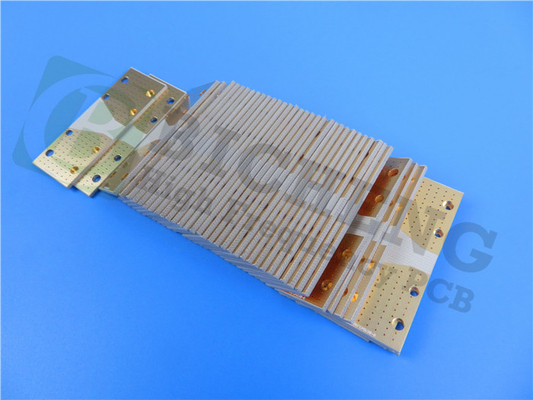

このPCBスタックアップは2層の硬いPCB構造で構成される.最初の銅層,Copper_layer_1,厚さは35μmである.信号伝送と電源配送に必要な伝導性を供給しますPCBのコアは,厚さ25ミリ (0.635mm) のロジャースRO3010基板でできています.この基板材料は,その先進的な特性で知られています.高い介電常数と優れた安定性を含む最後に,第2の銅層,Copper_layer_2も35μm厚さで,スタックアップを完了します.
PCBの構成細部に移り,ボードの寸法は 90mm x 45mmで,様々な用途にコンパクトで多用的なサイズを提供します.最小の痕跡/スペース幅は 5/5 mils です.信号の正確なルーティングとボードスペースの効率的な利用を可能にする最小の穴の大きさは0.4mmで,異なる鉛の大きさの部品を設置することができます.
このPCBには盲目バイアスが含まれず,製造プロセスを簡素化しコストを削減する.完成板の厚さは0.8mmで,耐久性とスペース効率のバランスをとっています.外層は1オンス (1oz) の銅の重さを持っています信号伝達と電源配送に十分な伝導性を確保する. 経路塗装の厚さは20μmで,PCBの異なる層間の信頼性の高い接続を提供します.
このPCBの表面仕上げは浸水金で,腐食耐性と溶接性が優れ,様々な環境で堅牢な性能を保証します.上部 の シルクスクリーン は 白色 で 描かれ て い ます, 組み立てや識別を容易にするための明快で可読な部品ラベルを提供する.PCBには,底部シルクスクリーン,上部溶接マスク,または下部溶接マスクが含まれていません.製造プロセスを簡素化し,コストを削減する.
配送前に,各PCBは機能と性能を保証するために100%の電気テストを受けます.この包括的な試験プロセスは,PCBが要求された仕様と意図された機能を満たしていることを保証します..
複雑な電子回路の作成を可能にする 25 つのコンポーネントで構成されています.部品の接続点として機能し,電気信号の伝送を可能にするこのパッドのうち 62 台はスルーホールのコンポーネントに専念し,34 台はボードの上部にある表面マウント技術 (SMT) のコンポーネントに設計されています.PCBの下側にはSMTパッドがないこのPCBには71の経路があり,異なる層間の接続を可能にし,信号と電力の流れを容易にする.さらに4つの網があります.PCB 設計内における異なる電路を表す.
このPCBに使用されているアートワークフォーマットは,PCB製造のための業界で広く受け入れられている標準であるGerber RS-274-Xです.異なる製造プロセスと互換性を確保し,デザインを正確に再現することができます.
このPCBは,一般電子製品向けPCBの質と性能基準を特定するIPC2級規格に適合しています.承認された業界標準に準拠することで,PCBが要求される信頼性や性能レベルを満たすことを保証します..
このPCBの利用は特定の地域や市場に限られていません. 世界中で利用可能で,さまざまな場所の顧客がその機能とアプリケーションの恩恵を受けることができます.
典型 的 な 応用
自動車用レーダー
グローバルポジショニング衛星アンテナ
携帯電話通信システム: パワーアンプとアンテナ
無線通信用のパッチアンテナ
直接放送衛星
ケーブルシステムにおけるデータリンク
リモートメーターリーダー
動力バックプラン
卓越した安定性と性能を体験してください 世界中に利用可能なPCBは ロジャース RO3010の先進的な回路材料で自動車用レーダーから電動バックプレーンまでこのPCBは,幅広い周波数範囲で信頼性の高い動作を保証します.次のプロジェクトで,その次元安定性,コスト効率性,および多層ボード設計に適性から恩恵を受けます.
|
|
