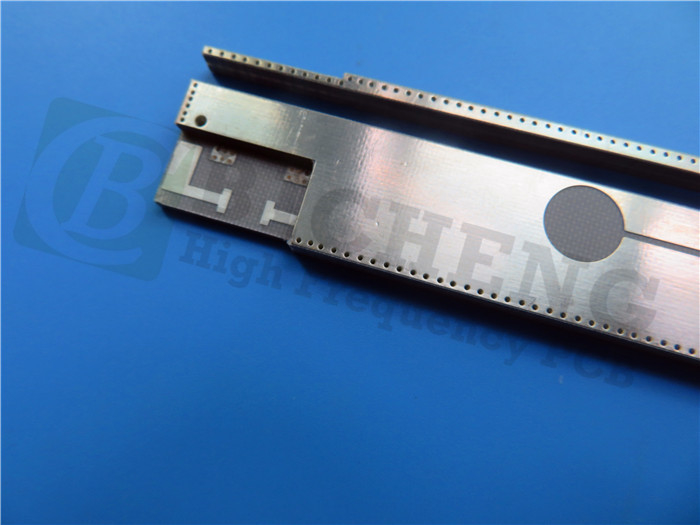

ロジャースTMM13iの材料をベースに 新しく出荷されたPCBを紹介しますTMM13i基板は,ストリップラインおよびマイクロストリップアプリケーションで高い塗装透孔信頼性のために設計された最先端のセラミック熱固性ポリマー複合材料です.陶器とPTFE基板の利点を組み合わせて,TMM13iは柔らかい基板加工技術の簡単さを維持しながら,例外的な性能を提供します.
主要な特徴:
TMM13i PCBは 信頼性の高い信号伝達と 運用安定性を保証する 印象的な機能を持っています
- 12.85 +/-.35 の同性電介質常数 (Dk) は,一貫した信号伝播を保証します.
10GHzで消耗因子 0.0019 信号損失を最小限に抑え 性能を最適化します
- Dk の熱系数 -70 ppm/°K は,熱安定性が優れている.
- 熱膨張係数は,信頼性の高い動作のために銅にマッチします.
- 分解温度 (Td) 425 °C TGAは高温耐性を保証します.
- 0.76W/mk の熱伝導性は効率的な熱消散を可能にします.

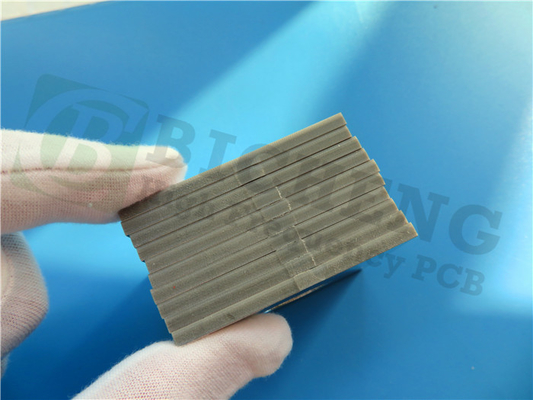

- 厚さ0.0015から0.500インチまで 柔軟な厚さ範囲で利用できます.
利点:
TMM13i PCBは,信頼性と機能性を向上させる一連の利点を提供しています.
- 機械的性能は,スリープと冷却流に耐性があり,長期耐久性を保証します.
- 化学薬品に耐性があり,製造中の損傷を軽減します
- 電気のない塗装の前にナトリウムナフタナート処理の必要性を排除します
- 耐熱性樹脂をベースに 信頼性の高い線結合を可能にします
| 資産 | TMM13i | 方向性 | 単位 | 条件 | 試験方法 | |
| ダイレクトリコンスタンット,ε プロセス | 12.85±035 | Z | 10 GHz | IPC-TM-650 2 試行錯誤した5.5.5 | ||
| ダイレクトレクトル常数,ε設計 | 12.2 | - | - | 8GHzから40GHz | 分相長法 | |
| 消耗因子 (プロセス) | 0.0019 | Z | - | 10 GHz | IPC-TM-650 2 試行錯誤した5.5.5 | |
| 変電圧の熱系数 | -70歳 | - | ppm/°K | -55°Cから125°C | IPC-TM-650 2 試行錯誤した5.5.5 | |
| 断熱抵抗 | >2000年 | - | ほら | C/96/60/95 について | ASTM D257 | |
| 容積抵抗性 | - | - | モーム.cm | - | ASTM D257 | |
| 表面抵抗性 | - | - | ほら | - | ASTM D257 | |
| 電気強度 (介電強度) | 213 | Z | V/ml | - | IPC-TM-650 方法 25.6.2 | |
| 熱特性 | ||||||
| 分解温度 (Td) | 425 | 425 | °CTGA | - | ASTM D3850 | |
| 熱膨張係数 - x | 19 | X について | ppm/K | 0~140 °C | ASTM E 831 IPC-TM-650, 2.4.41 | |
| 熱膨張係数 - Y | 19 | Y | ppm/K | 0~140 °C | ASTM E 831 IPC-TM-650, 2.4.41 | |
| 熱膨張係数 - Z | 20 | Z | ppm/K | 0~140 °C | ASTM E 831 IPC-TM-650, 2.4.41 | |
| 熱伝導性 | - | Z | W/m/K | 80 °C | ASTM C518 | |
| メカニカルプロパティ | ||||||
| 熱ストレス後の銅皮の強度 | 4.0 (0.7) | X,Y | 1lb/インチ (N/mm) | 溶接後浮遊 1オンス EDC | IPC-TM-650 方法 24.8 | |
| 折りたたみの強度 (MD/CMD) | - | X,Y | kpsi | A について | ASTM D790 | |
| 折りたたみのモジュール (MD/CMD) | - | X,Y | MPSI | A について | ASTM D790 | |
| 物理 的 な 特質 | ||||||
| 水分吸収 (2X2) | 1.27mm (0.050") | 0.16 | - | % | D/24/23 | ASTM D570 |
| 3.18mm (0.125インチ) | 0.13 | |||||
| 特殊重力 | 3 | - | - | A について | ASTM D792 | |
| 固有熱容量 | - | - | J/g/K | A について | 計算した | |
| 鉛のないプロセスは互換性がある | はい | - | - | - | - | |
このPCBは,2層の硬いPCBスタックアップを使用し,シンプルで適応可能な設計を提供しています.スタックアップは3つの主要なコンポーネントで構成されています.
1. Copper_layer_1: 厚さ35μmのこの層は,効率的な信号伝導において重要な役割を果たします.それはPCB全体に電気信号の信頼性の高い伝送を保証します.損失を最小限に抑え,信号の整合性を維持する.
2. ロジャーズTMM10iコア:このコア層は0.381mm (15mil) の厚さで,ロジャーズTMM10i材料で作られています.特に例外的な電気特性のために選択されています.高周波アプリケーションで最適な性能を提供するTMM10iコアは信号安定に寄与し,PCBの機能を妨げる不良効果を最小限に抑える.
3. Copper_layer_2: Copper_layer_1と同様に,この層は厚さ35μmで,追加の導体として作用します.安定した信号性能を支えるため,PCB全体に効果的な信号伝送を保証する.
これらの層を組み合わせることで このPCBは 効率的な信号伝導,優れた電気特性,高周波アプリケーションの幅広い範囲で信頼性の高い性能.
| PCB 材料: | セラミック,炭水化物,熱耐性ポリマー複合物 |
| 名称: | TMM13i |
| ダイレクトリ常数: | 12.85 |
| 層数: | 二重層,多層,ハイブリッドPCB |
| 銅の重量: | 0.5oz (17μm), 1oz (35μm), 2oz (70μm) |
| PCBの厚さ: | 15mil (0.381mm), 20mil (0.508mm), 25mil (0.635mm), 30mil(0.762mm), 50mil (1.27mm), 60mil (1.524mm), 75mil(1.905mm), 100mil (2.54mm), 125mil (3.175mm), 150mil (3.81mm), 200mil (5.08mm), 250mil (6.35mm), 275ミリ (6.985mm), 300ミリ (7.62mm), 500ミリ (12.7mm) |
| PCB サイズ: | ≤400mm × 500mm |
| 溶接マスク: | 緑色,黒色,青色,黄色,赤色など |
| 表面塗装: | 裸の銅,HASL,ENIG,OSP,インマーシンチーン,インマーシンシルバー,純金塗装など |
PCBの仕様:
- 板の寸法: 90mm x 65mm=1PCS, +/- 0.15mm
- 最小の痕跡/スペース: 7/7ミリ 複雑な回路設計のために.
- 最小穴の大きさ: 多様な部品の配置のために0.5mm.
単純化された製造と構造的整合性のために 盲目バイアスはありません
- 完成板の厚さ:耐久性とコンパクト性のために0.5mm
- 完成したCu重量: 1oz (1.4ミリ) 優れた伝導性のための外層.
- 信頼性の高い電気接続のために 20 μm.
- 表面仕上げ: 浸し金 強化導電性と酸化防止
- 上と下のシルクスクリーン: 清潔で遮断のないPCB表面には不要です.
- トップ・ソルダー・マスク 緑色で保護
- 底の溶接マスク: 清潔で遮断のないPCB表面では使用できません.
- 100% 品質保証のために出荷前に使用された電気テスト
PCB統計:
- 構成要素: 17
- パッド総数: 47
- トルーホールパッド: 31
- トップSMTパッド: 16
- 下のSMTパッド: 0
- バイアス: 10
- ネットワーク: 3
アートワークと品質
このPCBは,IPC-Class-2品質基準を満たすGerber RS-274-Xアートワークで供給されています.世界中の利用が可能で,さまざまなアプリケーションにアクセシビリティを保証します.
典型的な用途:
TMM13i PCBは,以下を含む幅広い用途に適しています.
- RFとマイクロ波回路
- パワー増幅機と組み合わせ機
- フィルターとカップラー
- 衛星通信システム
- 全球定位システム (GPS) のアンテナ
- アンテナをパッチ
- 変電極化器とレンズ
- チップテスト機
TMM13i同位体熱セットマイクロ波PCBが提供する信頼性と効率性を発見し あなたの電子プロジェクトに 新たな機会を開きます
|
|
