| MOQ: | 1pcs |
| 価格: | USD9.99-99.99/PCS |
| 標準パッケージ: | 掃除袋+カートン |
| 配達期間: | 8~9 営業日 |
| 決済方法: | T/T |
| 供給能力: | 5000PCS / 月 |

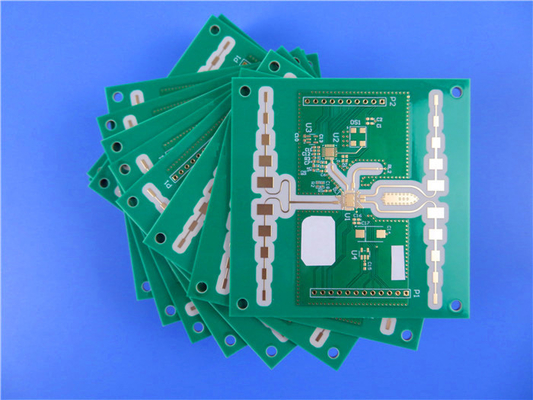

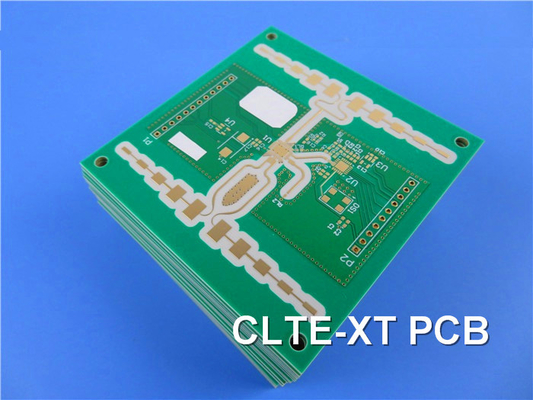

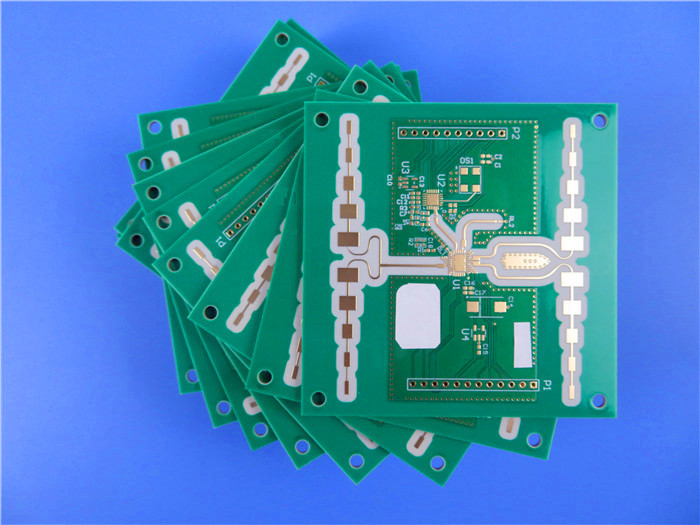

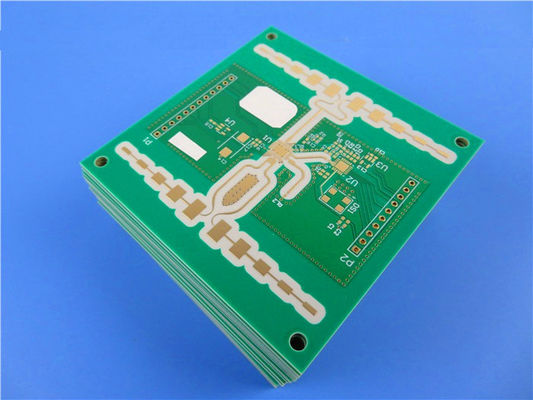

CLTE-XT の高性能 PCB をご紹介します。Rogers CLTE-XT ラミネートは、マイクロ分散セラミック フィラー、PTFE、織りガラス繊維強化材を組み合わせた複合材料です。卓越したパフォーマンスを実現することを目的とした CLTE-XT は、クラス最高の挿入損失と最高の寸法安定性を実現します。この最先端の PCB の優れた機能と利点を見てみましょう。
特徴：
誘電率 (DK) 範囲は 10GHz、23°C、50% RH で 2.79 ～ 2.94
10GHz、23°C、50% RHでの誘電正接は0.0010
X軸CTEは12.7ppm/°C、Y軸CTEは13.7ppm/°C、Z軸CTEは40.8ppm/°C
分解温度（Td）539°C
誘電率の熱係数 -8ppm/°C
CLTE ファミリーの中で最も厳しい誘電率許容差 (+/- .03)
低吸湿率0.02%
利点：
高いメッキスルーホール信頼性
異なる生産ロット間で一貫したパフォーマンス
寸法安定性を維持しながら回路損失を削減
温度変化下でも誘電率が安定しており、セラミックアクティブデバイスへのストレスを軽減します。
| プロパティ | CLTE-XT | ユニット | 試験条件 | 試験方法 | |
| 電気的特性 | |||||
| 誘電率 | 2.94 | - | 23˚C @ 50% RH | 10GHz帯 | TM-650 2.5.5.5 |
| 散逸係数 | 0.0010 | - | 23˚C @ 50% RH | 10GHz帯 | TM-650 2.5.5.5 |
| 誘電率（設計） | 2.93 | - | C-24/23/50 | 10GHz帯 | マイクロストリップ差動位相長 |
| 誘電率の熱係数 | -8 | ppm/℃ | -50°C ～ 150°C | 10GHz帯 | TM-650 2.5.5.5 |
| 体積抵抗率 | 4.25x10⁸ | モーム-cm | C-96/35/90 | - | TM-650 2.5.17.1 翻訳 |
| 表面抵抗率 | 2.49x10⁸ | モーム | C-96/35/90 | - | TM-650 2.5.17.1 翻訳 |
| 電気強度（絶縁強度） | 1000 | V/ミル | - | - | TM-650 2.5.6.2 翻訳 |
| 誘電破壊 | 58 | キロボルト | D-48/50 | X/Y方向 | TM-650 2.5.6 について |
| PIM（アンテナのみ） | - | dBc | - | 50オーム 0.060" |
43dBm 1900MHz |
| 熱特性 | |||||
| 分解温度（Td） | 539 | ℃ | 2時間 @ 105˚C | 5% 体重減少 | TM-650 2.3.40 の修正 |
| 熱膨張係数 - x | 12.7 | ppm/℃ | - | -55˚C ～ 288˚C | TM-650 2.4.41 の翻訳 |
| 熱膨張係数 - y | 13.7 | ppm/℃ | - | -55˚C ～ 288˚C | TM-650 2.4.41 の翻訳 |
| 熱膨張係数 - z | 40.8 | ppm/℃ | - | -55˚C ～ 288˚C | TM-650 2.4.41 の翻訳 |
| 熱伝導率 | 0.56 | W/(mK) | - | Z方向 | ASTM D5470 |
| 剥離までの時間 | >60 | 分 | 受領時 | 288℃ | TM-650 2.4.24.1 翻訳 |
| 機械的性質 | |||||
| 熱応力後の銅の剥離強度 | 1.7 （9） |
N/mm (ポンド/インチ) | 10秒 @288˚C | 35μm箔 | TM-650 2.4.8 について |
| 曲げ強度（MD、CMD） | 40.7, 40.0 （5.9、5.8） |
MPa (ksi) | 25℃ 3℃ | - | ASTM D790 |
| 引張強度（MD、CMD） | 29.0, 25.5 （4.2、3.7） |
MPa (ksi) | 23℃/50RH | - | ASTM D638 |
| フレックスモジュラス（MD.CMD） | 3247、3261 （471、473） |
MPa (ksi) | 25C 3C | - | ASTM D790 |
| 寸法安定性（MD、CMD） | -0.37、-0.67 | うーん | 105℃で4時間 | - | IPC-TM-650 2.4.39a |
| 物理的特性 | |||||
| 可燃性 | V-0 | - | - | C48/23/50 および C168/70 | UL94 規格 |
| 吸湿性 | 0.02 | % | E1/105+D24/23 | - | TM-650 2.6.2.1 について |
| 密度 | 2.17 | グラム/cm³ | C-24/23/50 | - | ASTM D792 |
| 比熱容量 | 0.61 | J/g˚K | 105℃で2時間 | - | ASTM E2716 |
| NASAのガス放出 | 0.02 / 0.00 | % | TML/CVCM | ASTM E595 | |
PCB スタックアップ:
2層リジッドPCB
銅層1 - 35 μm
Rogers CLTE-XT コア - 0.762 mm (30mil)
銅層2 - 35 μm
この高性能 PCB の PCB 構造の詳細は次のとおりです。
ボードの寸法は 42.91mm x 108.31mm で、1 ピースあたりの許容誤差は +/- 0.15mm です。最小トレース幅と間隔はそれぞれ 5 ミルと 7 ミルです。最小穴サイズは 0.3mm で、幅広いコンポーネントとの互換性を確保しています。
ボードにはブラインドビアが含まれないため、製造プロセスが簡素化されます。完成したボードの厚さは 0.8 mm で、耐久性とスペースの制約のバランスが取れています。外層には 1 オンスの銅 (1.4 ミルに相当) が使用されており、優れた電気伝導性と放熱性を確保しています。
ビアメッキの厚さは 20 μm で、ボード全体で信頼性の高い接続を保証します。表面仕上げは浸漬錫で、保護コーティングを提供し、はんだ付け性を高めます。上部のシルクスクリーンは黒で印刷されており、コンポーネントのラベル付けと識別が明確に行えます。下部のシルクスクリーンは、この PCB 設計には含まれていません。
この特定の PCB では、上部と下部のはんだマスクは適用されません。ただし、特定の要件に基づいてカスタマイズできます。出荷前に、各 PCB に対して 100% の電気テストが実行され、機能性と品質基準への準拠が確認されます。
PCB 統計の点では、この PCB には合計 21 個のコンポーネントが含まれています。合計 68 個のパッドがあり、そのうち 41 個はスルーホール パッド、27 個は上部表面実装技術 (SMT) パッドです。この設計には下部 SMT パッドはありません。PCB には 65 個のビアがあり、異なるレイヤー間の接続を容易にします。設計には 3 つのネットが含まれており、適切な信号ルーティングと整合性が確保されています。
この PCB の品質基準は IPC-Class-2 であり、信頼性と業界標準への準拠を保証します。この設計に使用されているアートワーク形式は、PCB 製造業界で広く受け入れられている Gerber RS-274-X です。CLTE-XT 高性能 PCB は世界中で入手可能で、さまざまな地域のエンジニアやメーカーが利用できます。
| PCB材質: | セラミック/PTFE マイクロ波複合材 |
| 指定： | CLTE-XT |
| 誘電率: | 2.94 |
| レイヤー数: | 片面 PCB、両面 PCB、多層 PCB、ハイブリッド PCB |
| 誘電体の厚さ: | 5.1ミル(0.130mm)、9.4ミル(0.239mm)、20ミル(0.508mm)、25ミル(0.635mm)、30ミル(0.762mm)、40ミル(1.016mm)、45ミル(1.143mm)、59ミル(1.499mm)、60ミル(1.524mm) |
| 銅の重量: | 1オンス（35µm）、2オンス（70µm） |
| PCBサイズ: | ≤400mm×500mm |
| 戦士の表情： | 緑、黒、青、赤、黄色など。 |
| 表面仕上げ: | 置換金メッキ、HASL、置換銀メッキ、置換錫メッキ、ENEPIG、裸銅メッキ、OSP、純金メッキなど。 |
典型的なアプリケーションの例:
先進運転支援システム（ADAS）
パッチアンテナ
フェーズドアレイアンテナ
パワーアンプ
地上および空中通信およびレーダーシステム
|
|
